Gravity:Analog Electrical Conductivity Sensor/Meter 模擬電導率感測器 液體檢測 水質監測

商品說明

Gravity：Analog Electrical Conductivity Sensor / Meter 模擬電導率感測器 液體檢測 水質監測 相容Arduino、樹莓派

DFRobot Gravity：模擬電導率傳感器/儀表 (K=1) 專門用於測量水溶液的電導率，進而對水質進行評價，測量範圍可達 20 ms/cm 常用於水產養殖、水產養殖、環境水質檢測。

DFRobot Gravity：模擬電導率傳感器/儀表 (K=10) 專門用於測量海水、濃鹽水等高電導率液體，測量範圍可達 100 ms/cm 本產品適用於海水養殖水質應用，如海洋漁業、海洋水族館。

支持3~5v寬電壓輸入，相容Arduino、Raspberry Pi等5V、3.3V主控板。激發源採用交流信號，有效降低極化效應，提高精度，延長探頭壽命；軟件庫採用單點校準方式，可自動識別標準緩衝液，簡單方便。

有了這個產品，主控板（如Arduino）和軟件庫，可以快速建立電導率儀，即插即用，無需焊接。DFRobot提供各種水質傳感器產品，尺寸與接口統一，滿足各類水質檢測的需求，也適合搭建多參數水質檢測儀。

電導率是電阻率的倒數，與物質傳送電流能力的大小有關，在液體中常以電阻的倒數電導來衡量其導電能力的大小。水的電導是衡量水質的一個重要指標，它能反映出水中存在的電解質的程度。



• 本產品配套的電極為實驗室級電極，請勿長時間放在液體中測量，否則會縮短電極的使用壽命。
• 本產品配套的電極的鉑金片表面附著有鉑黑層，應避免任何物體與其觸碰，只能用蒸餾水沖洗，否則會損傷鉑黑層，導致電極測量不准確。

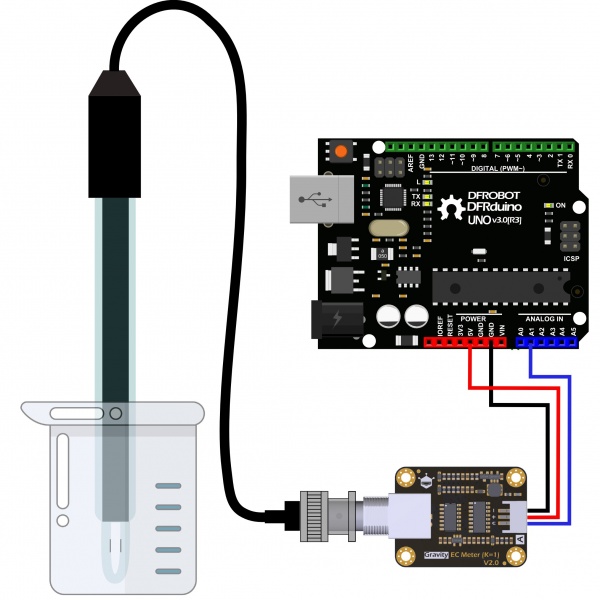

接線圖

注意：
特徵

• 3.0~5.0V寬電壓輸入
• 硬件濾波輸出信號，低抖動
• 交流激勵源，有效減少極化
• 重力連接器和BNC連接器，即插即用，無需焊接
• 軟件庫支持兩點校準，並自動識別標準緩衝解決方案，集成溫度補償算法
• 尺寸和連接器尺寸均勻，便於機械結構設計

應用

• 水質監測。
• 水產養殖。
• 水培和Aquaponic。

規格

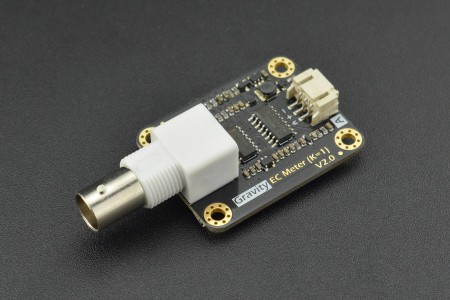

• 信號轉換板(發射器)V2：
  • 供電電壓：3.0~5.0V
  • 輸出電壓：0~3.4V
  • 電極接口：BNC
  • 信號接口：PH2.0-3Pin
  • 測量精度：±5% FS
  • 板子尺寸：42mm*32mm

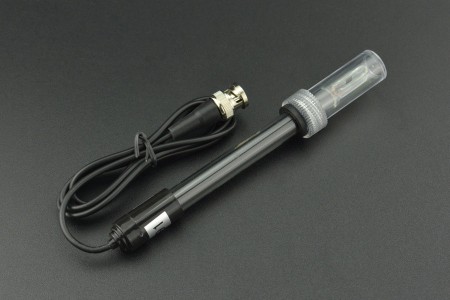

• 電導率電極：
  • 電極類型：實驗室級電極
  • 電極常數：1.0 (K=1) ； 10±2 (K=10)
  • 支持檢測範圍：0~20 ms/cm (K=1) ； 10~100 ms/cm (K=10)
  • 溫度範圍：0~40℃
  • 電極壽命：>0.5年（實際壽命與使用頻率、場景有關）
  • 線纜長度：100±2cm

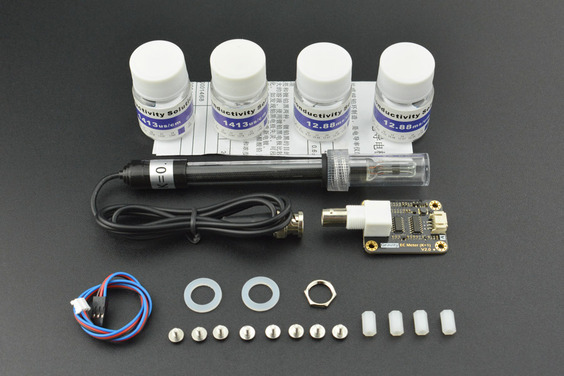

出貨清單

• 電導率探頭（K = 1 / K=10，實驗室級）x1
• 信號轉換板（發射器）V2 x1
• 標準緩衝溶液12.88ms/cm x4
• 重力模擬傳感器連接線 x1
• 防水墊片x2
• BNC連接器的螺帽 x1
• M3 * 10尼龍柱 x4
• M3 * 5螺絲x8
