商品說明

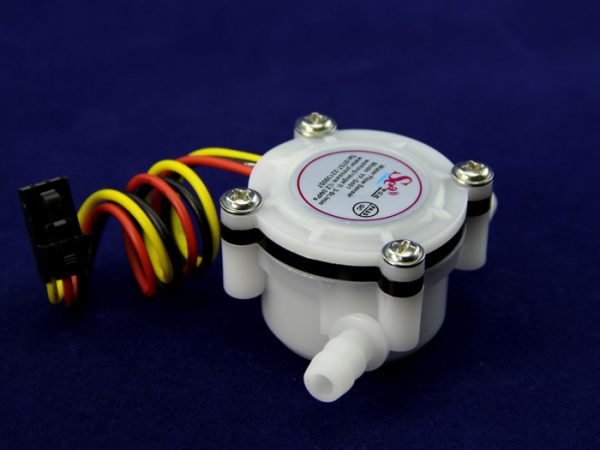

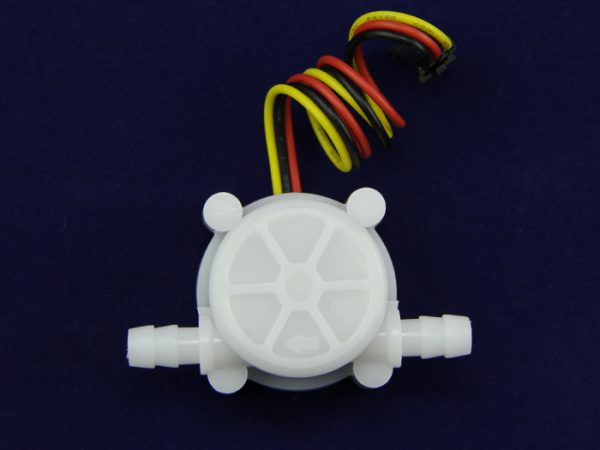

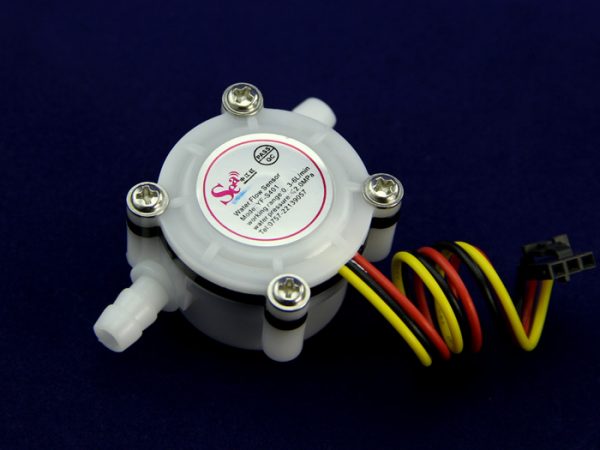

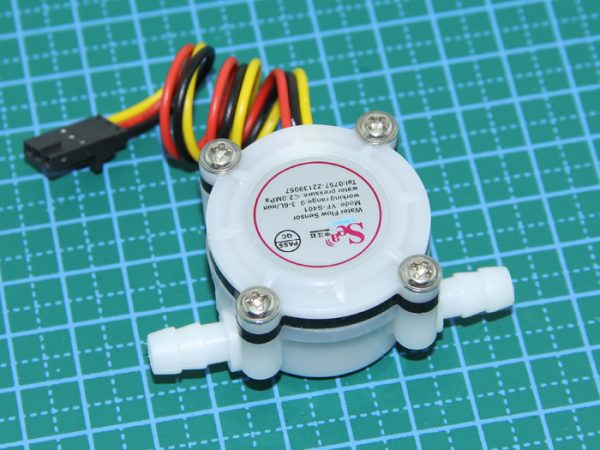

G1&8″ Water Flow Sensor 霍爾水流量感測器

水流量感測器 主要由塑料閥體、水流轉子組件和霍爾傳感器組成。它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，磁性轉子轉動並且轉速隨著流量變化而變化，霍爾傳感器輸出相應脈衝信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。

The water flow sensor is mainly composed of a plastic valve body, a water flow rotor assembly and a Hall sensor. It is installed at the water inlet end of the water heater to detect the influent flow. When the water passes through the water flow rotor assembly, the magnetic rotor rotates and the rotation speed changes with the flow rate change. The Hall sensor outputs a corresponding pulse signal and feeds back to the controller. The device determines the size of the water flow and regulates it.

水流量感測器

特徵

• 本產品外觀輕巧靈便,體積小,便於安裝
• 葉輪內部鑲有不銹鋼軸,永遠耐磨
• 密封圈採用上,下受力的結構永不漏水
• 霍爾元件採用德國進口,並且用灌封膠封裝, 防止進水,永不老化
• 所有原材料均有符合ROHS檢測標準

規格

• 微型。起動電壓：直流4.5V
• 最大 工作電流：15mA（直流5V）
• 工作電壓：DC 5V〜24V
• 流量範圍：1〜30L / min
• 負載容量：10mA（直流5V）
• 工作溫度：80℃
• 液體溫度：120℃
• 工作濕度：35％〜90％RH
• 水壓力：1.75MPa
• 儲存溫度：-25〜+ 80℃
• 存儲濕度：25％〜95％RH

使用注意事項

• 嚴禁劇烈衝擊以及化學物質的侵蝕。
• 嚴禁拋擲或碰撞。
• 安產品進出水方向安裝
• 介質溫度不宜超過120度

二、輸出波形圖：  方波

三、 引出線方式：

1 紅 IN 接正極

2 黃 OUT 信號輸出線

3 黑 GND 接負極

頻率：F=98*Q(L/Min)   誤差： ±2%  以1L的流量為列，就是98*1*60就等於流過1升水輸出的脈衝個數電壓：3.5-12VDC,電流不能超過10mA，流完一升水輸出5880個脈衝

即頻率計算=常數98*單位流量（L/min）*時間（秒）

流量範圍：0.3-6L/min
