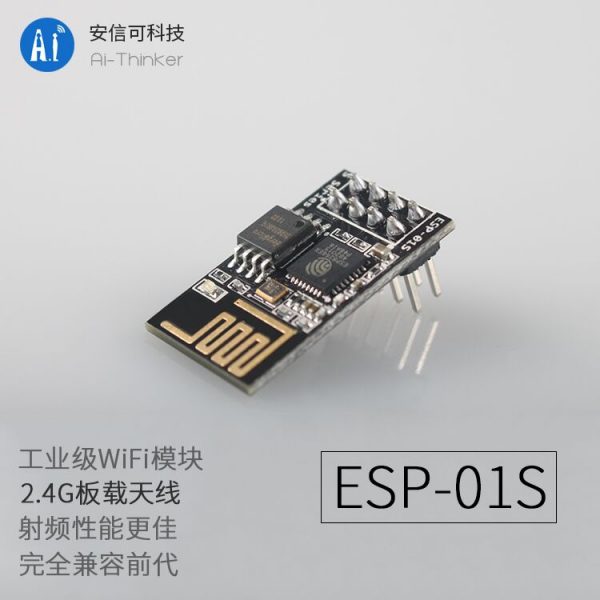

ESP8266 ESP-01S 串口 WIFI 收發無線模組 安信可

商品說明

ESP8266  ESP-01S 串口WIFI 無線模組 ESP-01s 最新升級1Mbyt 最新版本



ESP8266  ESP-01S 是一款超低功耗的UART-WiFi 透傳模組，擁有業內極富競爭力的封裝尺寸和超低能耗技術，專為移動設備和物聯網應用設計，可將使用者的設備連接到Wi-Fi 無線網路上，進行互聯網或局域網通信，實現聯網功能。

產品特色：
1.功能強大的內部LWIP協議
2.支援三種模式：AP,STA,AP+STA 共存模式
3.完善簡潔高效的AT指令，讓你開發更簡單。
4.成本低廉，快速跨入物聯網運用
5.體積24*9mm

產品規格：

※支援無線802.11 b/g/n 標準
※支援STA/AP/STA+AP 三種工作模式
※內置TCP/IP協定棧，支援多路TCP Client連接
※支援豐富的Socket AT指令
※支援UART/GPIO資料通信介面
※支援Smart Link 智慧聯網功能
※支援遠端軟體升級（OTA）
※內置32位MCU，可兼作應用處理器
※超低能耗，適合電池供電應用
※3.3V 單電源供電

主要功能：

ESP8266可以實現的主要功能包括：
1.串口透傳：資料傳輸，傳輸的可靠性好，最大的傳輸速率為：460800bps。
2.PWM 調控：燈光調節，三色LED 調節，電機調速等。
3.GPIO控制：控制開關，繼電器等。

使用介紹：

ESP-01 可承受的電壓為 3.0 ~ 3.6 (V)，一般我們會接到 3.3V，要注意的是不能接到 5V 會造成 ESP9266 過熱燒毀。

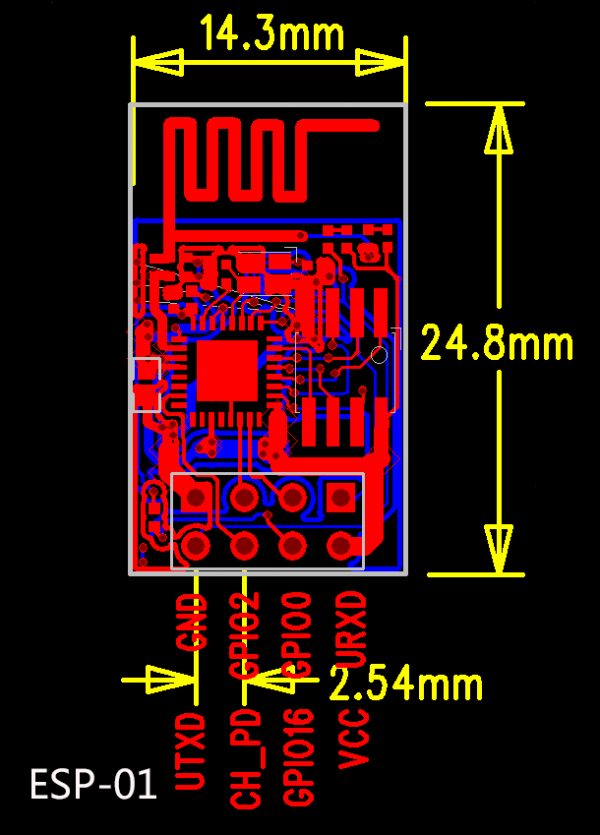

接腳	說明	接腳	說明
RXD	Uart的Rx接腳、GPIO3	Vcc	3.3V 電源
GPIO0	GPIO0	RST	Reset、接地時 reset。
GPIO2	GPIO2	CH_PD	Chip Select、使用時要接 3.3V，否則 ESP8266 不會動作。
GND	接地	TXD	Uart的Tx接腳、GPIO1

工作模式：

ESP8266   模組支援STA/AP/STA+AP 三種工作模式。
1.STA 模式：ESP8266 模組通過路由器連接互聯網，手機或電腦通過互聯網實現對設備的遠端控制。
2.AP 模式：ESP8266模組作為熱點，實現手機或電腦直接與模組通信，實現區域網無線控制。
3.STA+AP 模式：兩種模式的共存模式，即可以通過互聯網控制可實現無縫切換，方便操作。

盜版ESP-01不具備下面9個功能並且上電後不會輸出READY信息，而是輸出INVAILD失效信息。

盜版ESP-01模塊不具備下面特性：

1. 不帶免費云服務，只能在局域網內用。
2. 不支持AT指令設IO口的高低電平
3. 不支持AT指令讀取IO口電平。
4. 不支持AT指令讀取ADC電壓
5. 不支持AT指令升級到安信可最新官方版本
6. 不支持AT設本機在電腦上顯示在HOST NAME 功能
7. 不能用網絡無線方式執行AT指令。
8. 不支持後續的上電後，直接用APP控制功能。
9. 因為安信可官方產品，因此不能獲得技術支持。

正品安信可模組：內置雲服務功能，就是可以用三條指令進入全球遠程控制功能！請注意啦！

盜版ESP-01不具備下面9個功能並且上電後不會輸出READY 信息，而是輸出INVAILD 失效信息。

盜版ESP系列模塊不具備下面特性：

1 ）不帶免費云服務，只能在局域網內用。

2 ）不支持AT指令設IO口的高低電平

3 ）不支持AT指令讀取IO口電平。

4 ）不支持AT指令讀取ADC電壓

5 ）不支持AT指令升級到安信可最新官方版本

6 ）不支持AT設本機在電腦上顯示在HOST NAME功能

7 ）不能用網絡無線方式執行AT指令。

8 ）不支持後續的上電後，直接用APP控制功能。

9 ）因為安信可官方產品，因此不能獲得技術支持。

文件下載：

• 詳細規格書
• 入門教學
• SDK from Expressif
• Espressif AT 指令集
• ESP8266 IoT SDK

教學文章：https://ithelp.ithome.com.tw/articles/10222071
