Gravity: Digital Microwave 微波 運動 傳感器 感測器 DFRobot原廠

-8%

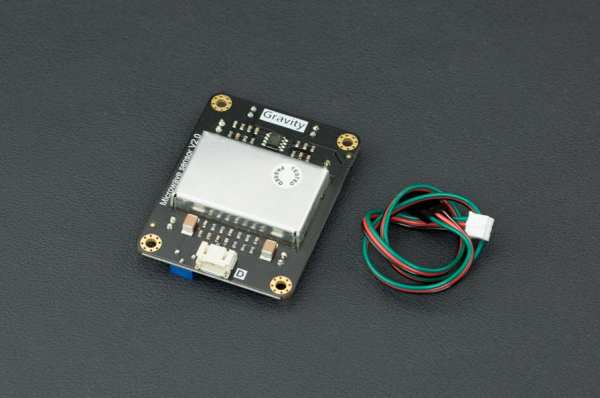

Gravity: Digital Microwave 微波 運動 傳感器 感測器 DFRobot原廠

NT$571 NT$524 未稅

微波運動傳感器是利用多普勒雷達原理設計的微波移動物體探測器。不同於一般的紅外探測器,微波傳感器通過通過檢測物體反射的微波來探測物體的運動狀況,檢測對象將並不會局限於人體,還有很多其他的事物。微波傳感器不受環境溫度的影響,探測距離遠,靈敏度高,被廣泛應用於工業、交通及民用裝置中,如車輛測速、自動門、感應燈、倒車雷達等。

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

Gravity: Digital Microwave 微波 運動 傳感器 感測器 DFRobot原廠

Digital Microwave 微波 傳感器 應用多普勒效應來檢測使用微波的移動物體。這與常規紅外(IR)傳感器使用的方法不同,因為微波對各種微波反射物體敏感,並且其傳感器讀數不受環境溫度的影響。
這種微波傳感器廣泛應用於工業,交通運輸和民用領域,如測量車速,液位,自動門運動檢測,自動清洗,生產線材料檢測和汽車倒車傳感器等。

Gravity: Digital Microwave Sensor (Motion Detection)

微波檢測方法具有與其他檢測方法相比具有以下優點:

1.能夠在沒有物理接觸的情況下檢測物體
2.讀數不受溫度,濕度,噪音,空氣,灰塵或光線的影響 – 適用於惡劣環境
3.強大的抗射頻干擾能力
4.低輸出,對人體無害
5.微波探測範圍廣,速度等於光速
6.支持非生命級物體檢測



Digital Microwave 微波運動 傳感器 感測器 DFRobot 原廠
顏色 功能說明
綠色 信號線
紅色 電源+(VCC)
黑色 電源 – (GND)

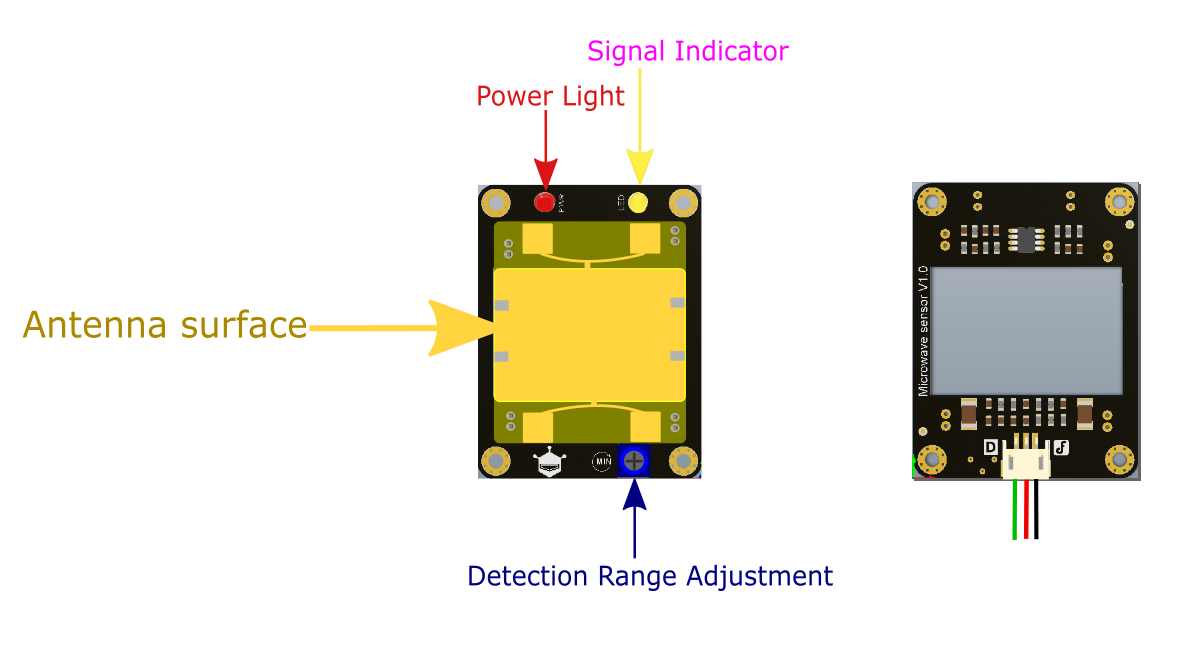

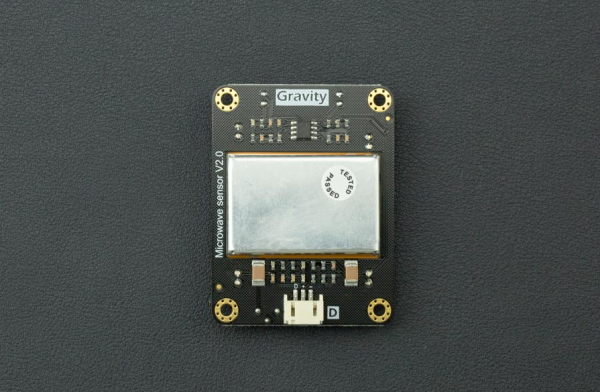

傳感器模塊說明

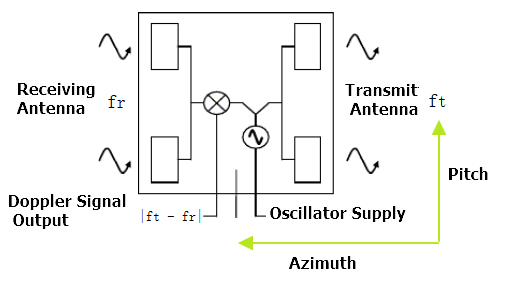

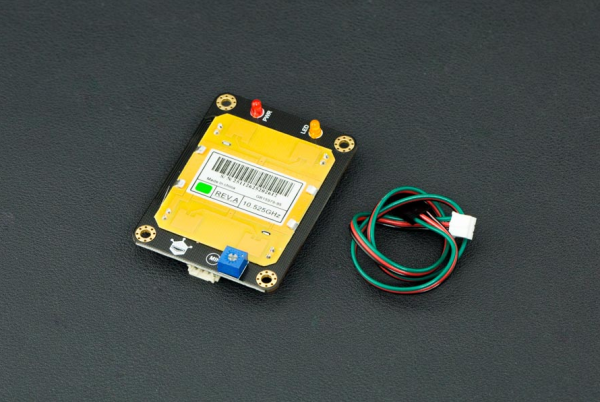

天線描述

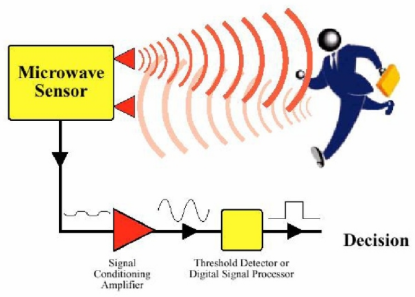

信號處理

下圖演示了傳感器模塊的工作原理。它通過放大微波傳感器接收的微小信號,然後通過比較電路將信號轉換為數字輸出為0或1的方波信號,Arduino或其他微控制器可以輕鬆處理。

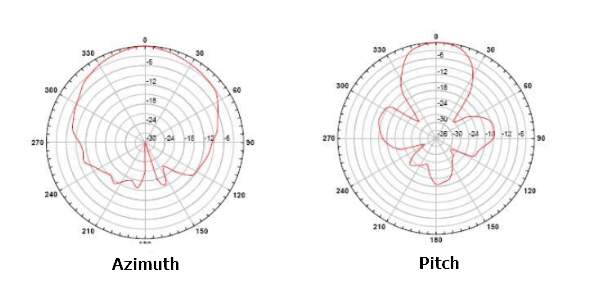

信號檢測範圍

檢測角度:天線處於平行方向(方位角),檢測角度為72度。天線的垂直(俯仰)方向為36度。

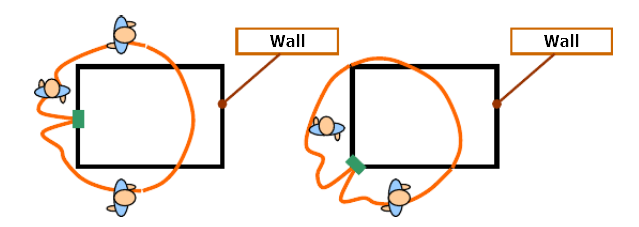

安裝

微波可以穿透牆壁。因此,有時當微波穿透到外牆並檢測非目標區域中的移動物體時,這是不準確的。請務必選擇安裝位置以避免這種情況!

指標和輸出狀態

當微波傳感器未檢測到移動物體時,指示燈LED保持熄滅。當傳感器檢測到移動物體時,LED將亮起,輸出電平將從高電平變為低電平。LED在0.5秒後自動關閉,輸出電平將從低電平變為高電平。如果微波傳感器檢測到連續移動的物體,LED將繼續閃爍。輸出電平將在HIGH和LOW之間波動,直到對象停止移動。

距離調整

微波傳感器的距離範圍為2-16米。可以使用電位計調整檢測距離。如果在MIN方向上轉動,則檢測距離減小。如果它以相反方向轉動,則範圍增加。

與紅外傳感器的比較

微波傳感器 紅外傳感器
觸發模式 運動 紅外反射
溫度影響 沒有影響力 超過40攝氏度可以抑制功能
對象滲透 能夠穿透任何非金屬物體 無法穿透
環境環境要求 沒有要求 灰塵或明亮的環境會抑制功能
工作生涯 超過100,000小時 大約1000個小時
穩定性 非常可靠和穩定 感應距離會隨著時間的推移而縮短



規格參數

  • 工作電壓:5V + 0.25V
  • 工作電流(CW):最大60mA,典型值37mA
  • 接口:重力3針接口(數字)
  • 尺寸:48.5x63mm
  • 發射參數:
    • 檢測距離:2-16M連續可調
    • 發射頻率:10.525 GHz
    • 精密頻率設定:3MHz
    • 輸出功率(最小值):13dBm EIRP
    • 諧波發射:< – 10dBm
    • 平均電流(5%DC):典型值2mA。
    • 脈衝寬度(最小):5uSec
    • 負載循環(最小):1%
  • 接收參數:
    • 靈敏度:(10dB S / N比)3Hz至80Hz
    • 帶寬:-86dBm
    • 3Hz至80Hz帶寬雜波:10uV
    • 天線增益:8dBi
    • 垂直3dB光束寬度:36度
    • 水平3dB光束寬度:72度

出貨清單

  • 微波傳感器 x1
  • 連接線 x1



Documents



=========================================================



Gravity: Digital Microwave Sensor (Motion Detection)

The microwave sensor applies the Doppler effect to detect moving objects using microwaves. This differs from the method used by a regular infrared (IR) sensor as microwave is sensitive to a variety of objects that are microwave-reflective, and its sensor readings are not affected by the ambient temperature.

This type of microwave sensor is widely used in industrial, transportation and civil applications such as measuring vehicle speed, liquid levels, automatic door motion detection, automatic washing, production line material detection and car reversing sensors etc.

The microwave detection method has the following advantages compared to other methods:

  1. Non-contact detection
  2. Readings not affected by temperature, humidity, noise, air, dust or light – suitable for harsh environments
  3. Strong resistance to radio frequency interference
  4. Low output, unharmful to human
  5. Wide detection range and high velocity
  6. Supports non-living object detection

APPLICATIONS

The microwave sensor can be useful together with other sensors to enhance its measurement accuracy. For example, Microwave sensor could decrease the pseudo fault report rate of human motion detection. And it does a good job in safety & security work.

SPECIFICATION

  • Working Voltage: 5V + 0.25V
  • Working Current (CW): 60mA max., 37mA typical
  • Interface: Gravity 3-Pin interface(Digital)
  • Size: 48.5x63mm
  • Emission parameters:
    • Detection Distance: 2-16M continuously adjustable
    • Emission Frequency: 10.525 GHz
    • Precision Frequency Setting: 3MHz
    • Output Power (minimum): 13dBm EIRP
    • Harmonic Emission: < -10dBm
    • Average Current (5%DC): 2mA typ.
    • Pulse Width (Min.): 5uSec
    • Load Cycle (Min.): 1%
  • Reception Parameters:
    • Sensitivity:(10dB S/N ratio) 3Hz to 80Hz
    • Bandwidth: -86dBm
    • 3Hz to 80Hz Bandwidth Clutter: 10uV
    • Antenna Gain: 8dBi
    • Vertical 3dB Beam Width: 36 degrees
    • Level 3dB Beam Width: 72 degrees

DOCUMENTS

SHIPPING LIST

  • Microwave Sensor x1
  • Digital Sensor Cable x1
