DFRobot Gravity: A7670G 全球通 4G Cat1 IoT 通訊模組 (相容 Arduino / LattePanda)

商品說明

Gravity: CAT1 A7670G Global 4G IoT Communication Module (Compatible with Arduino / LattePanda)

A7670G 是一款整合式無線通訊模組，支援4G CAT1（上行速度5Mbps，下行速度10Mbps）。它廣泛支援多種頻段，包括LTE-FDD、LTE-TDD和GSM，適用於全球各地及大多數營運商的網路。此模組相容於 Arduino 和LattePanda 單板電腦 (SBC)，可用作4G網路卡。

具體頻段如下：

LTE-TDD：B38/B39/B40/B41
LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
GSM：850/900/1800/1900MHz

此外，A7670G 模組還整合了對多種網路協定的支持，包括 TCP/IP、IPv4、Multi-PDP、FTP、FTPS、HTTP、HTTPS、DNS 等。這使得用戶無需學習或了解底層網路協定，即可使用 AT 指令進行複雜的網路通訊，從而提供強大的相容性和易用性。

A7670G 通訊模組配備 UART 和 USB 連接埠。它可以透過 UART 介面連接到其他 MCU 或主控晶片，也可以透過 USB 介面作為 USB 網路卡連接到電腦、LattePanda 等裝置。它支援主流作業系統驅動程式（Windows、Linux、Android 及其他 USB 驅動程式）。

此外，A7670G 模組還包含麥克風和音訊功率放大器電路，使其不僅可用於資料傳輸，還可用於撥打電話和發送簡訊。

CAT1 SIM7600G 4G 通訊模組可以連接到 Arduino、LattePanda 等單板計算機，並可用作 SBC 的 4G 網路卡。

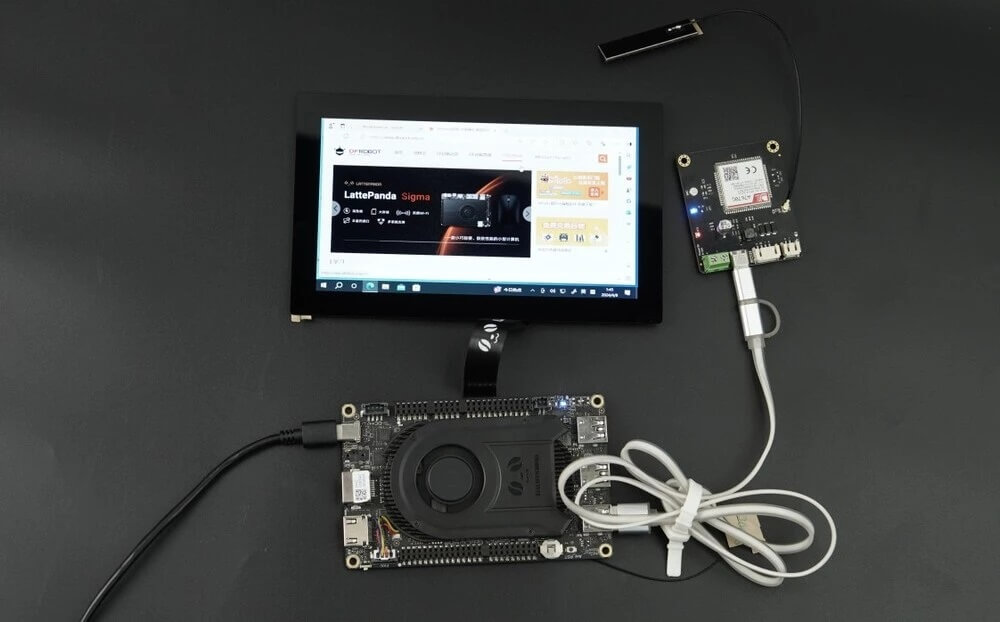

CAT1 A7670G 4G 通訊模組與 LattePanda 3 Delta 單板電腦的連接圖

CAT1 A7670G 4G 通訊模組與LattePanda 3 Delta 單板電腦的連接圖

SIM系列無線通訊模組提供多種產品選擇。此系列4G產品以通訊速率和衛星定位功能為主要差異。

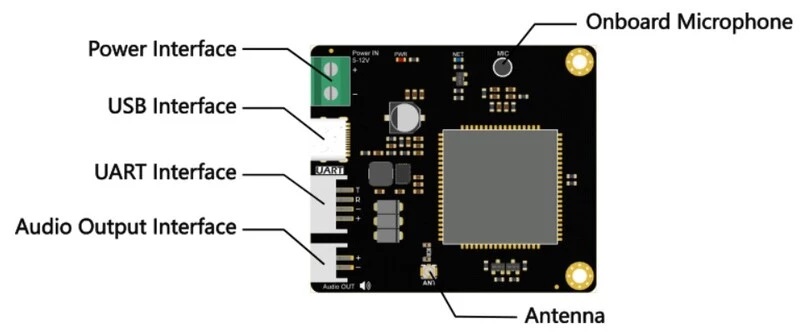

A7670G 4G模組功能圖

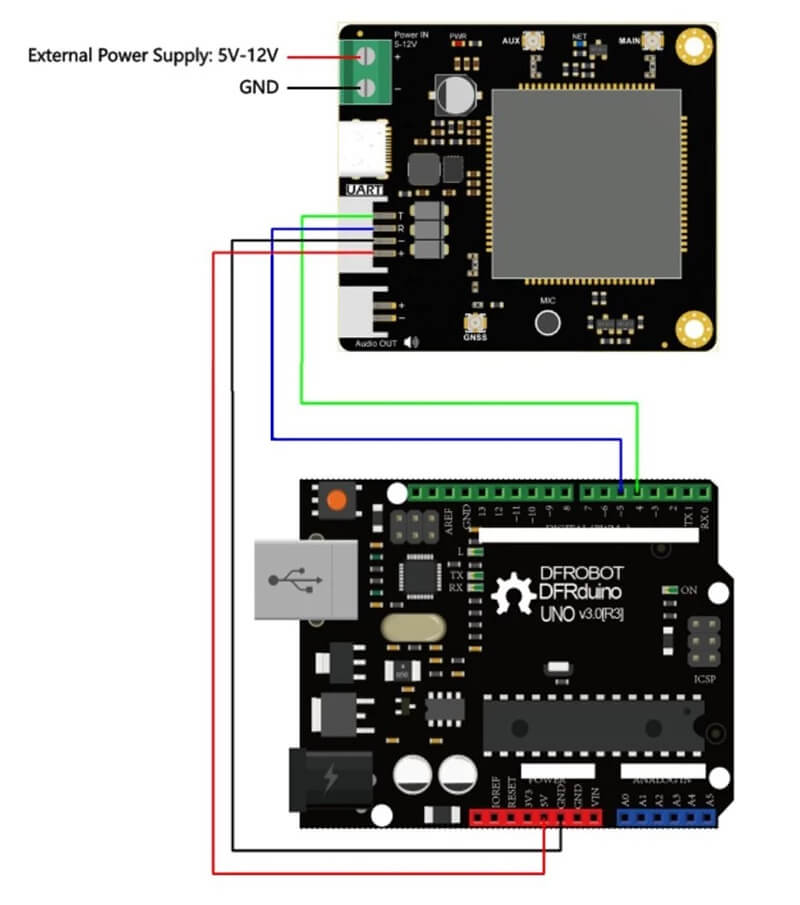

A7670G 4G模組與Arduino UNO的連接圖



產品特點

• 透過 AT 指令進行控制，無需學習複雜的底層網路協定。
• 支援多種頻段，包括 LTE-FDD、LTE-TDD 和 GSM。
• 簡訊功能支援 MT、MO、CB、文字和 PDU 模式。
• 支援多種網路協定，如 TCP/IP、IPV4、Multi-PDP、FTP、FTPS、HTTP、HTTPS 和 DNS。
• 具備數據通訊、語音通話和簡訊功能。
• 提供USB網路卡功能。



應用領域

• 物聯網資料傳輸和遠端控制。
• 行動裝置監控。
• 物流和運輸。
• 倉儲和防盜。
• 監視和定位。



規格

• 電源電壓：端子連接器：5-12V；
• TYPE-C：5V
• UART介面：邏輯準位：3.3V-5V；
• 實體介面：PH2.0-4P；重力序列標準
• 音訊輸出介面：PH2.0-2P
• 適用頻段範圍：全球
• 支援的頻段：
• LTE-TDD：B38/B39/B40/B41；
• LTE-FDD：B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
  ；
• 4G 通訊速率：CAT1（上行速度 5Mbps，下行速度 10Mbps）
• 4G天線：主天線 IPEX公頭連接器×1
• 語音麥克風：×1

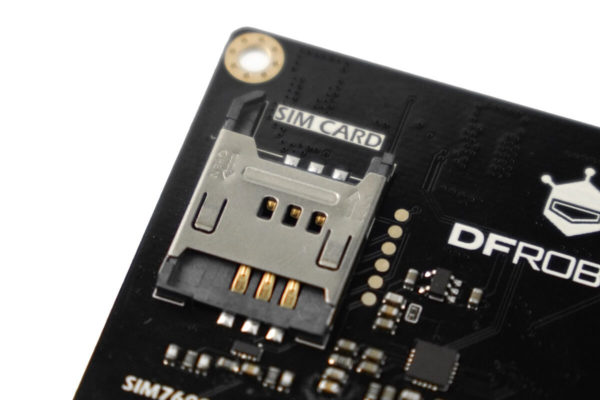

• SIM卡槽：按壓式鎖定型
• LED指示燈：電源狀態：紅色
• 網路狀態：藍色
• 工作溫度：-40°C 至 85°C

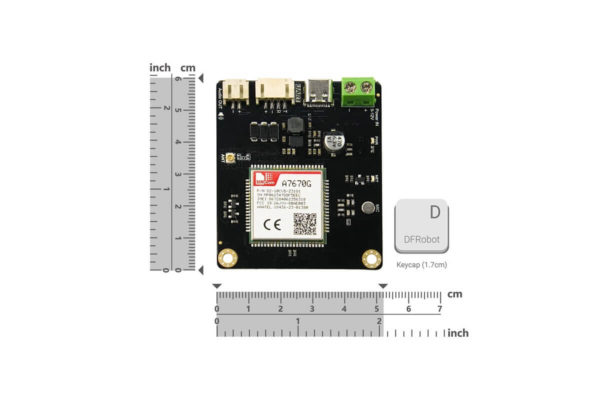

• 產品尺寸：60mm×52mm

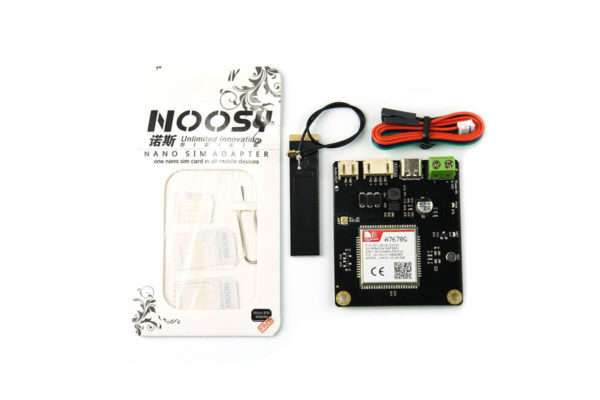

出貨清單

• CAT1：A7670G 4G 通訊模組 x1
• 4G天線：1個
• 三合一 SIM 卡轉接器 x1
• Gravity PH2.0-4P 通訊連接線 ×1

文件

• 產品維基
• SIM系列4G無線通訊模組選配指南
