樹梅派IO Expansion HAT 擴展板 for Pi 5 / Zero / Zero W / 4B / 3B+

商品說明

DFRobot 樹梅派IO Expansion HAT 擴展板 for Pi 5 / Zero / Zero W / 4B / 3B+

這是一款專為樹莓派開發的IO擴展板，它提供了數位埠、類比埠、I2C埠、PWM埠、UART埠和SPI埠。該樹莓派IO擴展板體積小巧，用在Zero/Zero W上最合適不過。擴展板的IIC、UART、SPI介面和數位口均由樹莓派上的I/O埠引出。其中數位口（Digital）由樹莓派的GPIO16~GPIO25（採用BCM編碼方式）引出，可直接使用。擴展板的PWM介面和類比口是由板載的MCU STM32引出，STM32可以通過IIC與Raspberry Pi通信。 因此再結合上我們提供的資料庫，用戶可以很方便的使用Raspberry Pi來控制PWM輸出或讀取ADC輸入。

IO擴展板引腳支援5V供電、3.3V電平的感測器或功能模組， PWM埠可外接電源(6~12V)，也可由樹莓派供電(5V)。

樹莓派IO擴展板特點

• 板載MCU（STM32），提供12位8通道ADC

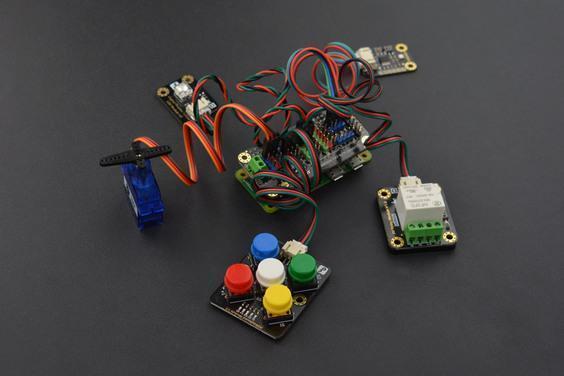

• 多路舵機控制
• 支持PWM外部供電（6~12V）
• 支持樹莓派2/3/4/5代B/B+型和樹莓派Zero/Zero W

樹莓派IO擴展板規格：

• MCU：STM32F030
• 供電電壓：樹莓派供電電壓：5V
• PWM外接電壓：6~12V
• 擴展板埠輸出電壓：3.3V

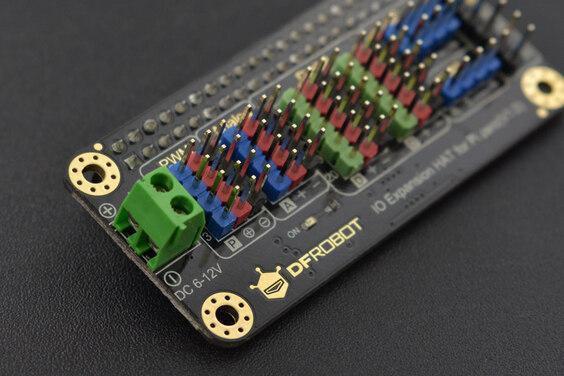

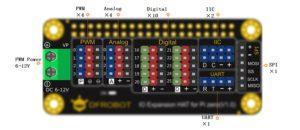

• 22個擴展埠：4組PWM埠、4組模擬埠、10組數字口、 1組SPI埠、2組IIC埠、1組UART埠
• 設備位址：0x10

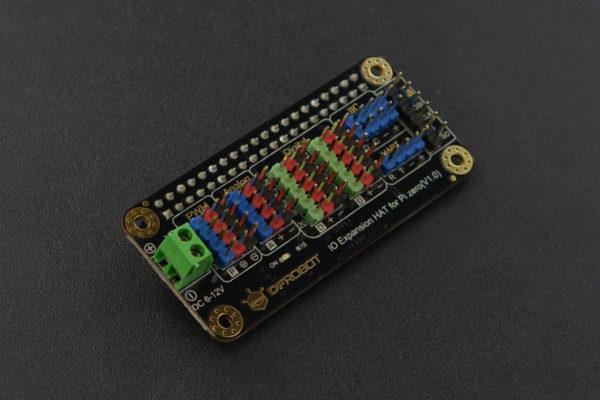

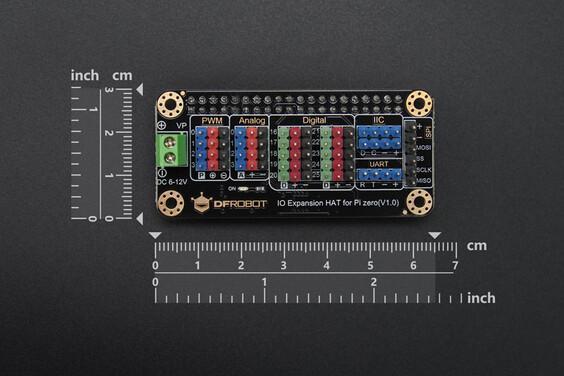

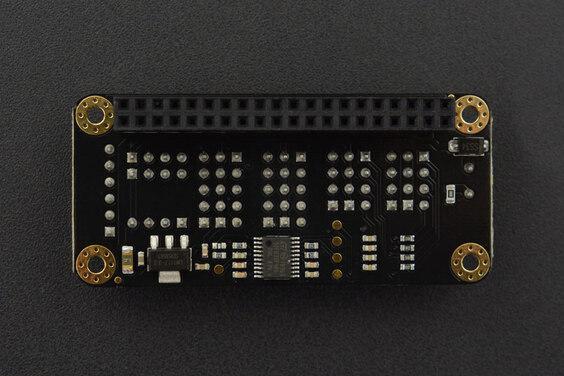

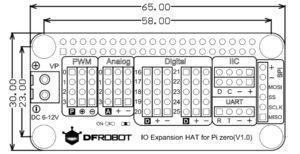

• 產品尺寸：65mm*30mm

出貨清單：

IO Expansion HAT for Pi Zero/Zero W x1

教學資料：

https://wiki.dfrobot.com/I_O_Expansion_HAT_for_Pi_zero_V1_0_SKU_DFR0604
