Compute module 4 IO Board 適用於CM4 所有版本

NT$1,505 未稅

出貨不含Compute Module 4

尚有庫存

    • 1850 NT$
  • 商品說明

商品說明

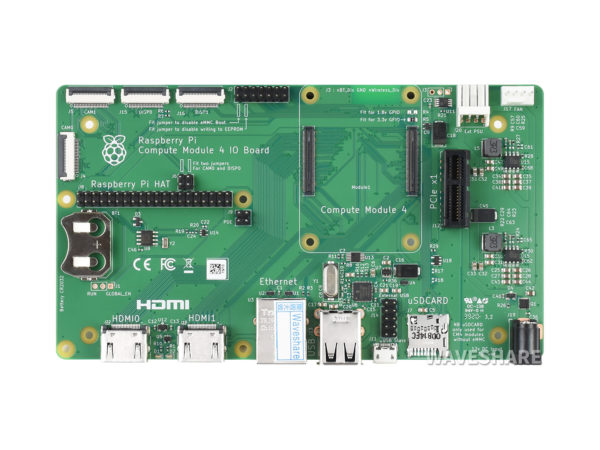

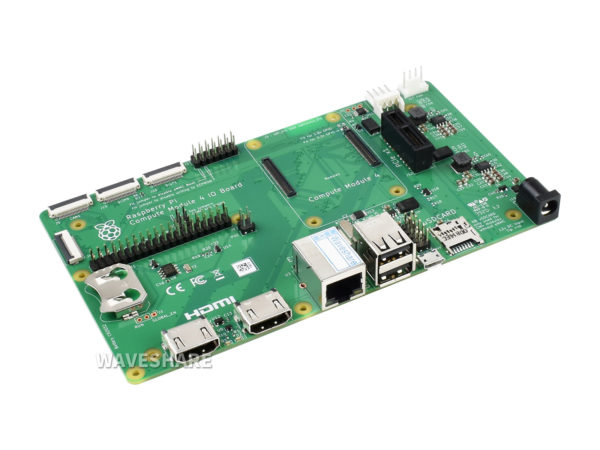

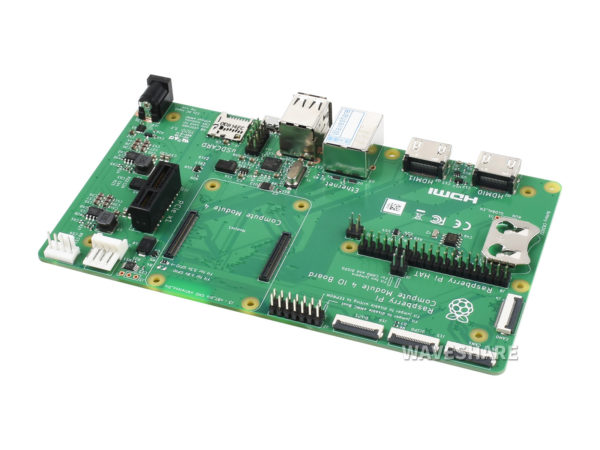

Compute module 4 IO Board

樹莓派Compute Module 4 IO Board 計算模塊主圖

Compute Module 4 IO Board 是樹莓派官方發布的一款可以搭配樹莓派Compute Module 4 使用的底板,可用作Compute Module 4 的開發系統以及作為嵌入式電路板集成到終端產品中,也可以使用現成的部件(如樹莓派擴展板和PCIe 模塊) 快速創建系統。它主要的接口位於同一側,方便用戶使用,使外殼變得簡單。

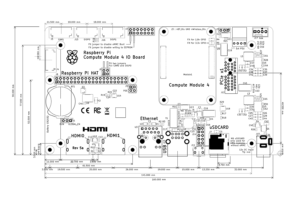

接口簡介

樹莓派Compute Module 4 IO Board 計算模塊主圖

*出貨不含Compute Module 4



CM4 IO Board 參數

插座 適用於Compute Module 4 的所有版本
連接器 支持PoE功能的標準Raspberry Pi 40PIN GPIO接口
標準PCIe Gen 2 × 1插座
用於禁用特定功能(如:無線連接、EEPROM寫入等)的各種跳線
實時時鐘 帶電池接口和可喚醒Compute Module 4 的能力
視頻 雙MIPI DSI 顯示接口(22pin 0.5mm FPC連接器)
相機 雙MIPI CSI-2 攝像頭接口(22pin 0.5mm FPC連接器)
USB USB 2.0接口× 2
Micro USB接口(用於更新Compute Module 4) × 1
以太網 千兆以太網RJ45接口
POE管腳,不帶POE模塊,需外接PoE模塊才能支持PoE功能
SD 卡插槽 板載Micro SD卡插槽(適用於不帶eMMC的版本)
風扇 標準風扇接口
電源輸入 12V / 5V
尺寸 160 × 90mm



出貨清單

Compute Module 4 IO Board × 1

樹莓派Compute Module 4 計算模塊配置清單

資料路徑www.waveshare.net/wiki/Compute-Module-4
