Beetle ESP32-C3(RISC-V晶片) 開發板 產品介紹

Beetle ESP32-C3是一款基於ESP32-C3 RISC-V 32位元單核處理器晶片的主控板，專為物聯網 (IoT) 設備而設計。

在僅硬幣大小的體積上引出了多達13個IO口，製作專案時不必再擔心IO口不夠用的情況，同時主控板還集成鋰電池充電管理功能，可以直接連接鋰電池，不需要週邊模組，同時保證應用體積和安全性。

Beetle ESP32-C3配套的擴展板在未增加太大體積的情況下，引出了更多的電源，在製作項目時焊接更加方便，板載的GDI顯示幕介面解決使用螢幕時的接線煩惱。

支援Wi-Fi 和 Bluetooth 5 (LE) 雙模通訊，降低了設備配網難度，同時還支持藍牙 Mesh (Bluetooth Mesh) 協定和樂鑫 Wi-Fi Mesh可以實現更高的通訊穩定性和更大的覆蓋面積，適用於廣泛的物聯網應用場景。

Beetle ESP32-C3擁有詳細的示例教程，通過教程可以輕鬆的使用控制器的無線功能，連接阿裡雲、IFTTT等物聯網平臺，同時DFRobot商城提供了上千種感測器和執行器，這些感測器和執行器也有詳細的教程，因此你可以輕鬆搭建出自己的物聯網系統。

Beetle ESP32-C3可以使用Arduino IDE、ESP-IDF、MicroPython進行程式設計，C語言、python都可以輕鬆的操縱硬體。

V2.0.0版新增：增加BOOT(IO9)和RST按鍵，可以更方便的進入下載啟動模式和重啟功能。

Pin Diagram



Beetle ESP32-C3 特徵

• 超小體積，尺寸僅25*20.5mm
• 板載鋰電池充電管理，充放電更安全
• 配套底板，製作項目、使用屏幕更加方便
• RISC-V 32位內核
• 支持Wi-Fi 和Bluetooth 5 (LE) 雙模通訊



Beetle ESP32-C3 規格



基本參數

• 工作電壓： 3.3V
• Type-C輸入電壓： 5V DC
• VIN輸入電壓：5V DC
• 工作電流： 25mA
• 最大充電電流： 400mA
• 工作溫度：-40~105℃
• 模塊尺寸：25×20.5 mm



硬件參數

• 處理器：32 位RISC-V 單核處理器
• 主頻：160 MHz
• 靜態內存：400KB
• ROM：384KB
• 閃存：4MB
• 實時時鐘靜態內存：8KB
• 時鐘：外置(32 kHz) 晶振、內置快速RC 振盪器時鐘17.5 MHz(可調節)、以及PLL時鐘
• USB：USB 2.0 可達12Mbit/s



無線上網

• WIFI協議：IEEE 802.11b/g/n
• WIFI頻寬： 2.4 GHz 頻帶支持20 MHz 和40 MHz 頻寬
• WIFI模式：Station 模式、SoftAP 模式、SoftAP+Station 模式和混雜模式
• WIFI頻率：2.4GHz
• 幀聚合: TX/RX A-MPDU, TX/RX A-MSDU



藍牙

• 藍牙協議：Bluetooth 5、Bluetooth mesh
• 藍牙頻率：125 Kbps、500 Kbps、1 Mbps、2 Mbps



介面引腳

• 數字I/O x13
• LED PWM 控制器6個通道
• 接口 x1
• 串口 x2
• I2C x1
• I2S x1
• 紅外收發器：發送通道x2、接收通道x2，(任意管腳)
• 2 × 12 位SAR 模/數轉換器， 6 個通道
• DMA 控制器，3 個接收通道和3 個發送通道



出貨清單

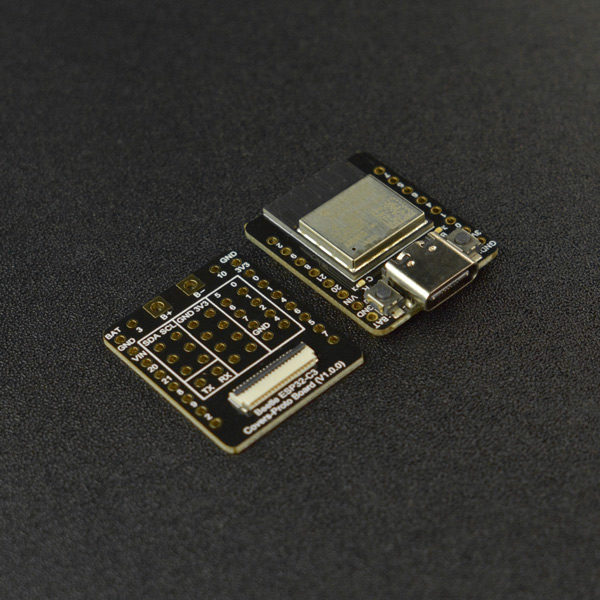

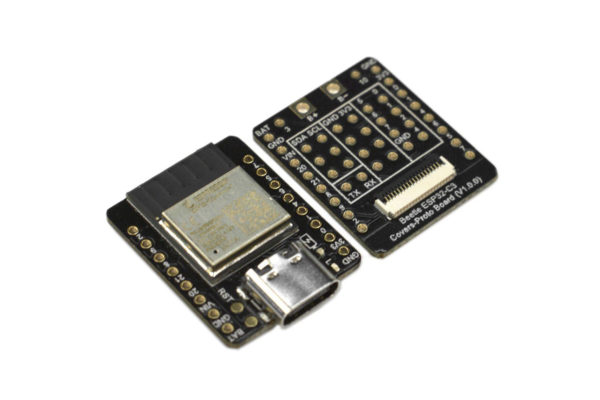

• Beetle ESP32-C3 x1
• Beetle ESP32-C3擴展板 x1
• 2.54-8P黑色單排排針 x1
