USB 32路舵機控制器 舵機控制板 支援PS2 搖桿 相容Arduino 藍板
NT$1,190 NT$960 未稅
本產品最大的優勢是:可以使用電腦軟件控制機器人,或者控制你的舵機。可以同時控制32個舵機、精度很高(1us)、採用美國原裝進口的32位CPU,內部集成USB通訊接口,穩定性和精度極高。可以同時控制多達32個伺服電機協調動作,具有位置控制以及速度控制,既可以用PC機上的軟件來控制,也可以通過MCU(51、AVR、ARM、FPGA、PIC等)中的UART通訊( TTL電平的串口)發命令來控制舵機,也可以將PC機上的軟件產生的指令代碼下載到伺服電機控制器,實現脫機運作。
尚有庫存
- 商品說明
商品說明

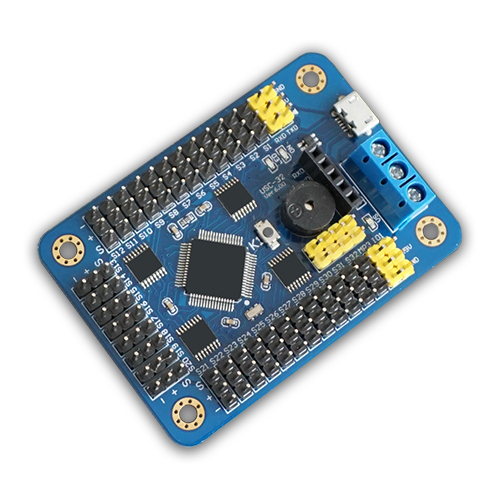

USB 32路舵機控制器 舵機控制板 產品介紹
32路 舵機控制器 是一套最具性價比的伺服電機控制器。可以同時控制多達32個伺服電機協調動作,具有位置控制以及速度控制,既可以用PC機上的軟件來控制,也可以通過MCU(51、AVR、ARM、FPGA、PIC等)中的UART通訊( TTL電平的串口)發命令來控制舵機,也可以將PC機上的軟件產生的指令代碼下載到伺服電機控制器,實現脫機運作。
微控制器,如Arduino、Raspberry Pi連接,只需要以下3行代碼,就可以控制舵機
Serial . begin ( 9600 ); //設置波特率為9600
Serial . print ( “#1P800T1000rn” ); // S1號舵機旋轉到脈寬為800的位置,使用時間1000ms
delay ( 1000 ); //延時1000ms,舵機剛好執行完上一條命令

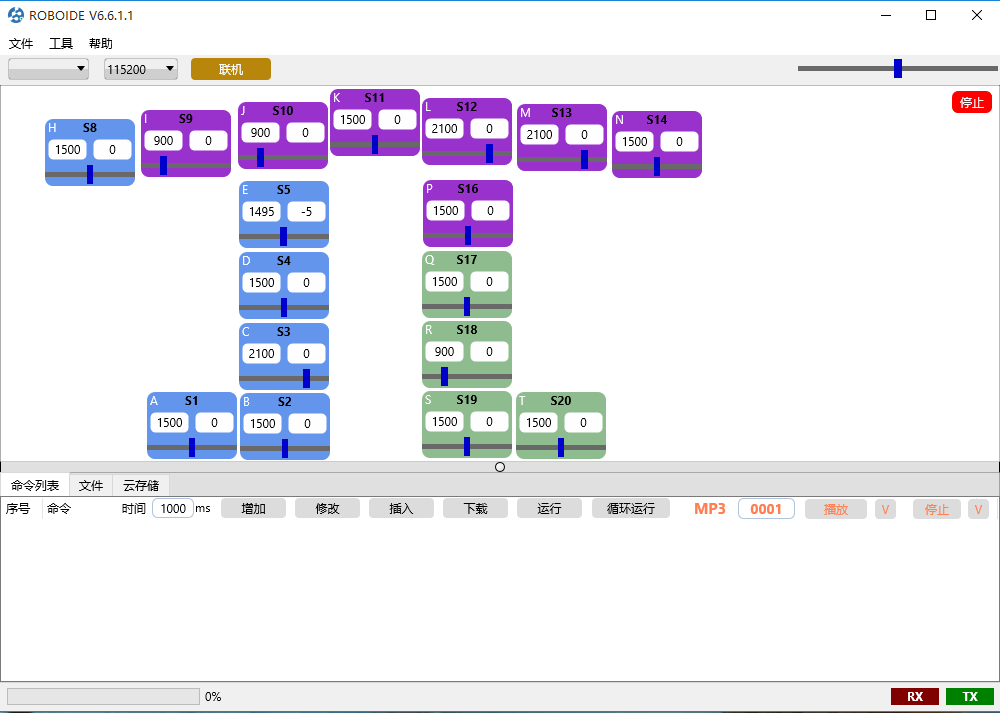

通過PC機操作上位機軟件給控制器傳遞控制指令信號,即可實現多路伺服電機單獨控製或同時控制。也可以用帶串口的微處理器作為上位機組合使用,控制指令精簡,控制轉角精度高,波特率可以實時更改,體積小,重量輕,其可作為類人型機器人、仿生機器人、多自由度機械手的主控制器。
支持最新版的Windows 10系統。(原裝的系統不需要安裝驅動,插上USB就可以直接使用。)
最新視頻使用教程:http://dl.torobot.com/down/usc.mp4
新款功能增強:
- 重新設計硬件,信號全部隔離。(硬件性能提升10倍)
- 全部重新編寫代碼。(穩定性提升10倍)
- 板載16M小型U盤,可以存儲幾萬個動作組。(提升50倍)
- 每個月發布一個升級包,進入刷機時代。
- 完全支持PS2手柄和32路舵機控制板。
- 電腦、手機軟件有簡體中文、繁體中文、英文三種語言
本產品最大的優勢是:可以使用電腦軟件控制機器人,或者控制你的舵機。可以同時控制32個舵機、精度很高(1us)、採用美國原裝進口的32位CPU,內部集成USB通訊接口,穩定性和精度極高。

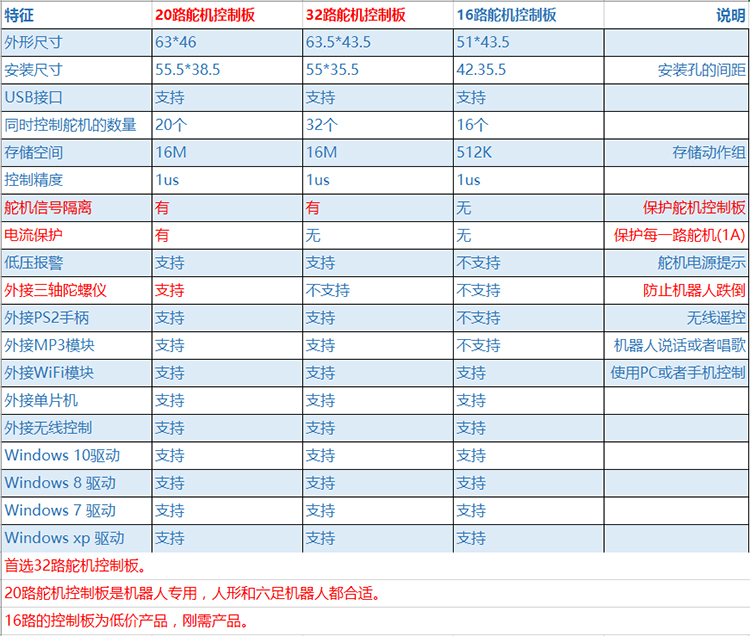

硬體規格與技術

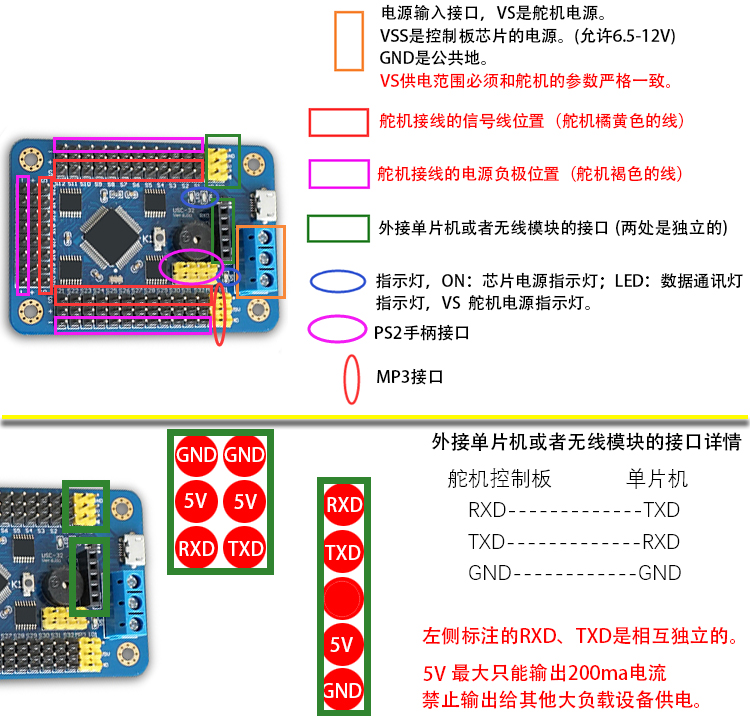

- 舵機電源和控制板電源分開,獨立供電
- 控制通道:同時控制32路。(舵機速度可調)
- 通訊輸入:USB或者串口(TTL)
- 信號輸出:PWM(精度0.5us)。
- 波特率範圍:9600 19200 38400 57600 115200 128000。
- 支持的舵機: Futaba 、 Hitec 、輝盛、春天,等市面上98%以上的舵機
- PCB尺寸:63.5mm×43.5mm。
- 安裝孔間距:55*35.5mm。
- 存儲空間:板載16M U盤。
出貨清單
- 32路舵機控制板1塊
- 1.1米USB 數據線1條

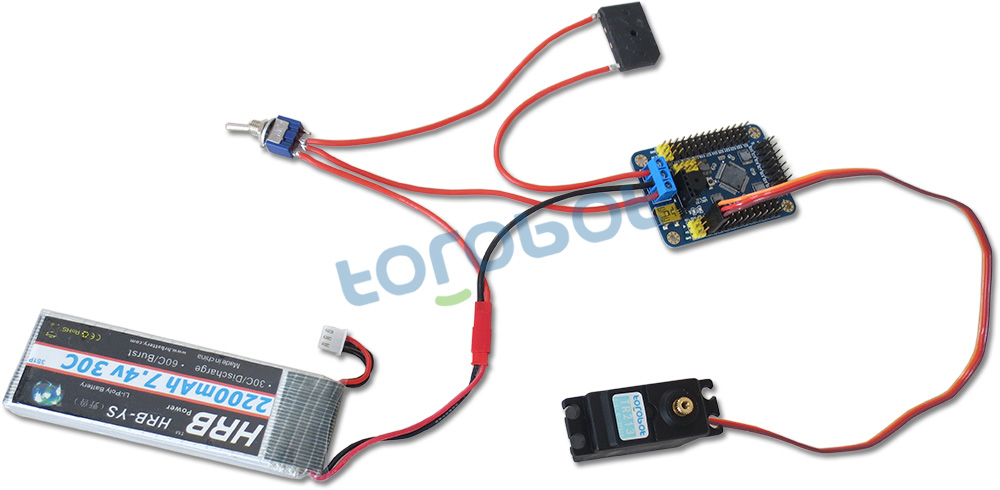

單個電池供電接線方式如下圖:
①與Arduino連接,只需要以下3行代碼,就可以控制舵機。
Serial . begin ( 9600 ); //設置波特率為9600
Serial . print ( “#1P800T1000rn” ); // S1號舵機旋轉到脈寬為800的位置,使用時間1000ms
delay ( 1000 ); //延時1000ms,舵機剛好執行完上一條命令

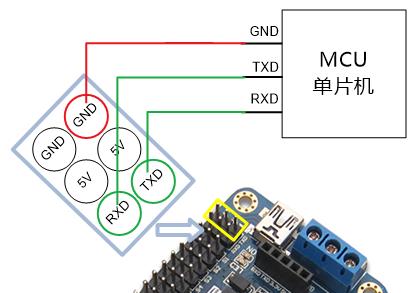

②與其他單片機連接,只需要將單片機的串口(TXD、RXD、GND)和舵機控制板的串口(RXD、TXD、GND)連接起來,就可以通訊。
接線方式如下圖:
與其他單片機連接
PCB板工藝:化學沉金工藝 SMT貼片焊接工藝 更安全更穩定
文件資料
- 舵機控制板的使用說明(所有資料都在這上面):http://dl.torobot.com/down/ROBOIDE.zip
- 影片教程:http://dl.torobot.com/down/usc.mp4
軟件已經包含簡體中文、繁體中文、英文三種語言
