Arduino UNO Rev3 副廠開發板 通過美國FCC認證 含 USB 傳輸線

商品說明

2015 相容 Arduino 官方版本,  UNO R3 (Mega328 + ATMega16U2)  含 USB 傳輸線

通過美國 FCC 認證

與老版本相比，R3版本主要改變：

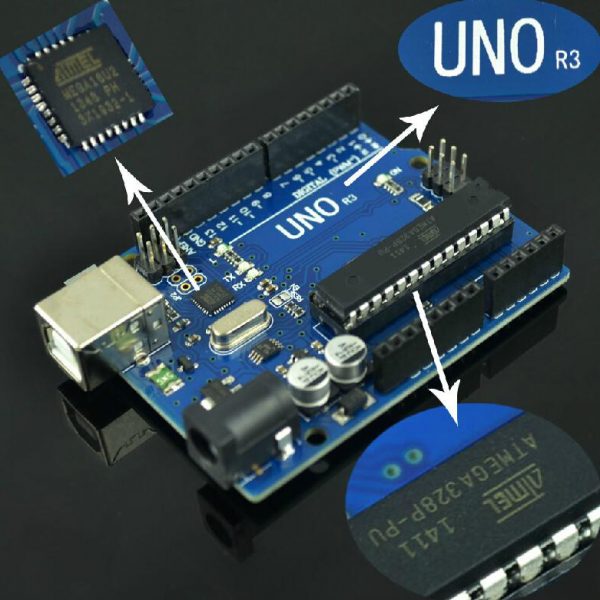

1. 使用Atmega 16U2 晶片替代 8U2.意味著更高的傳輸速率和memory.
2. 在Mac和Linux系統中無需安裝驅動。(在windows系統中需要IDE驅動)
3. 增加了 SDA and SCL 介面。

UNO R3是的一款易用型開源控制器，硬體上與Arduino UNO相比並沒有大的變動，最大不同在於USB轉串口電路部分，改用的 是一塊ATMega16U2單片機，由此成本也有所提高，軟體部分與之前一樣，沒有大的變化。

1. 全部通過美國 FCC 認證，出口品質有保障。
2. 工業化貼片生產，焊接品質優良。
3. 重要器件全部採用國外原裝進口。

技術規格：

1. Digital I/O 數字輸入/輸出端共 0~13。
2. Analog I/O 模擬輸入/輸出端共 0~5。
3. 支持USB接口協議及供電(不需外接電源)。
4. 支持ISP下載功能。
5. 支持單片機TX/RX端子。
6. 支持USB轉TTL TX/RX端子。
7. 支持AREF端子。
8. 支持6組PWM端子(Pin11,Pin10,Pin9,Pin6,Pin5,Pin3)。
9. 輸入電壓：接上USB時無須外部供電或外部7V~12V DC輸入。
10. 輸出電壓：5V DC輸出和3.3V DC輸出 和外部電源輸入。
11. 採用用Atmel Atmega328P-PU單片機。
12. Arduino大小尺寸：寬70mm X 高54mm。

–

功能：

1. 針腳變動: 在AREF針腳旁加了倆I2C針腳(SDA和SCL，只是Analog 4和5的copy，並不是額外的I2C介面)，另外，在RESET旁邊也加了兩個針腳,一個是 IOREF，能讓擴展板適應板載電壓，這個針腳只是告訴擴展板目前的板載電壓是多少(比如UNO是5V，可以看成電源針腳的copy，並不提供電平上 拉)，另一個是以後待用的占位針腳。

2. 更穩定的RESET電路。RESET鍵位置也變了，被移到了靠近USB介面的板角處，更方便按。

3. ATmega16U2代替了8U2，這並不意味著有16K flash的R3能讓你的code跑的更快，這個更新為是USB介面晶片服務的，理論上它讓UNO能模擬USB HID，比如 MIDI/Joystick/Keyboard。

–

Arduino簡介

Arduino 是一塊基於開放原始代碼的Simple i/o平臺，並且具有使用類似Java,C語言的Processing/Wiring開發環境，容易理解的特點。讓您可以快速使用Arduino做出有趣的東西。Arduino可以配合一些電子元件使用例如：LED燈、蜂鳴器、按鍵、光敏電阻等等。
Arduino開發環境介面基於開放原始碼原則，可以讓您免費下載使用開發出更多令人驚奇的互動作品。

–

特色描述

開放原始設計的電路圖，開發軟體介面免費下載，也可依需求而自己進行修改，下載程式簡單、方便。可簡單地使用感測器、各式各樣的電子元件連接（如：LED燈、蜂鳴器、按鍵、光敏電阻
等等），做出各種各樣有趣的作品，使用高速的微處理控制器(ATMEGA328)，開發操作介面和環境都非常簡單、易理解，非常適合初學者學習。

–

選擇Arduino的八大理由

1、開放原始程式碼的電路圖設計，程式開發介面免費下載，也可依需求自己修改。
2、使用低價格的微處理控制器(AVR系列控制器)。
3、可以採用USB介面供電，不需外接電源。也可以使用外部9VDC輸入。
4、支援ISP線上燒，可以將新的”bootloader”固件燒入AVR晶片。
有了bootloader之後，可以通過串口或者USBto Rs232線更新固件。
5、可依據官方提供的Eagle格式PCB和SCH電路圖，簡化Arduino模組，
完成獨立運作的微處理控制。
6、可簡單地與感測器，各式各樣的電子元件連接。
(EX：紅外線,超音波,熱敏電阻,光敏電阻,伺服馬達,…等)
7、支援多種互動程式，如：Flash、Max/Msp、Processing……等。
8、應用方面，利用Arduino，突破以往只能使用滑鼠，鍵盤，CCD等
輸入的裝置的互動內容，可以更簡單地達成單人或多人遊戲互動。

Arduino IDE最新版下載 ：https://www.arduino.cc/en/Main/Software
