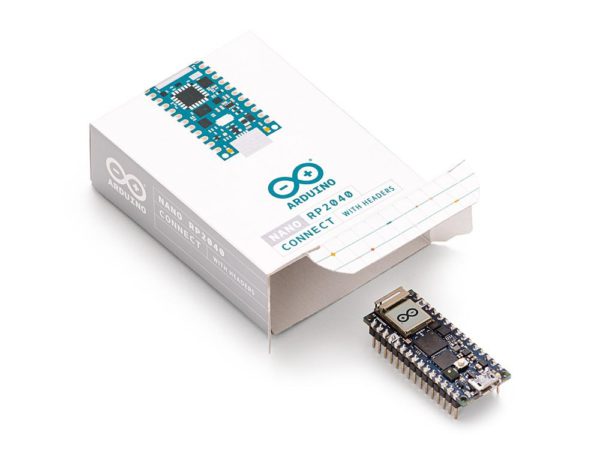

ABX00053_02.unbox
ABX00053_05.box

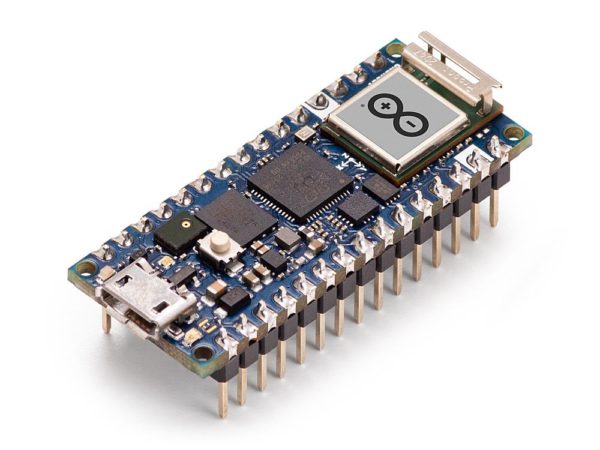

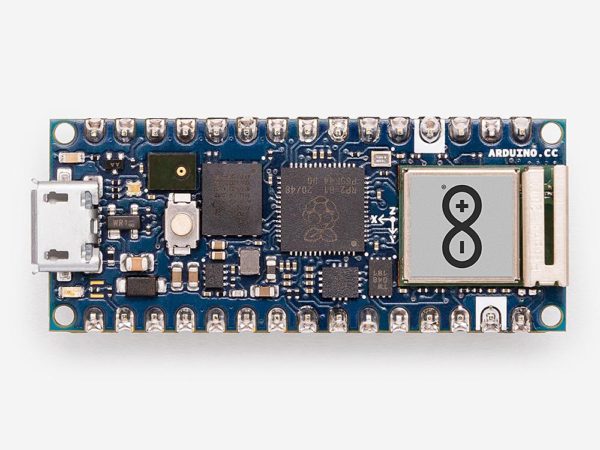

Arduino Nano RP2040 Connect 開發板 (已焊針腳) | 內建 Wi-Fi/藍牙/IMU/麥克風 | IoT Cloud

NT$1,600 NT$1,400 未稅

Nano RP2040 Connect 是 Arduino 唯一連網的RP2040開發板。 它採用 Arduino Nano 外形尺寸，使其成為一款具有強大功能的小板。該板的大腦是 Raspberry Pi RP2040 晶片； 運行頻率為 133MHz 的雙核 Arm Cortex M0+。 它具有 264KB SRAM，並額外提供16MB 的閃存空間獨立於晶片外。

尚有庫存

貨號： ABX00053(C2-8) 分類： , , , 標籤： , , , , , ,
  • 詳細資訊
  • 額外資訊

商品說明

隆重推出唯一連網的RP2040開發板。 它採用 Arduino Nano 外形尺寸，使其成為一款具有強大功能的小板。該板的大腦是 Raspberry Pi RP2040 晶片； 運行頻率為 133MHz 的雙核 Arm Cortex M0+。 它具有 264KB SRAM，並額外提供16MB 的閃存空間獨立於晶片外。但真正令人興奮的是板載連接選項。 廣受歡迎且適應性強的 u-blox NINA-W102 無線模組使其成為真正的物聯網冠軍。 這也意味著您可以利用雲的力量，並完全相容 Arduino Cloud。它還板載內置傳感器，可以將您的構建轉變為強大的項目。 麥克風和運動感應增加了深度的可能性，這在這種尺寸的主板上幾乎是不可能找到的。Arduino Nano RP2040 Connect 是 RP2040 設備的優質選擇，也是升級項目和釋放新項目潛力的完美選擇。

產品特色

強大的連網能力

內建 u-blox NINA-W102 無線模組，使其成為唯一具備連網功能的 RP2040 選項。它提供完整的 Wi-Fi 802.11b/g/n 連接能力，並同時支援藍牙® (Bluetooth®) 與 BLE v4.2。



豐富的感測器配置

這塊小巧的電路板搭載了多款極具實用價值的感測器。內建麥克風可用於聲音啟動、音訊控制，甚至進行 AI 語音辨識。而具備 AI 功能的六軸智慧 IMU（慣性測量單元），不僅能精確判讀開發板的運動方向，更支援跌倒偵測與雙擊啟動功能。



小巧精悍，效能卓越

別看 Nano RP2040 Connect 體積輕巧，它卻蘊含強大的硬體實力。其外型規格與經典的 Arduino Nano 完全相容，無論專案規模大小，這款開發板都是您進行硬體升級的完美首選。



海量記憶體

處理器外部配備了 16MB 的快閃記憶體 (Flash)，為您的程式碼與資料儲存提供充裕的空間。



強大的擴充腳位

這些可編程 I/O 接腳的功能，連許多大尺寸開發板都難以匹敵。它具備：22 個數位接腳、20 個支援 PWM 輸出的接腳，以及 8 個類比接腳。



相容於 Raspberry Pi Pico

專為此智慧裝置提供多元的軟體選擇。它完整支援 RP2040 的軟體生態系統，讓開發資源隨手可得。



Arduino 愛好者的首選

  • 完整支援 Arduino 程式語言、IDE 2.0 以及豐富的函式庫生態系統。
  • 全面支援 MicroPython，讓您輕鬆運用 Python 進行開發。
  • 入手 Nano RP2040 Connect，即隨附免費的 OpenMV 授權，助您輕鬆實現機器視覺專案。

支援 Arduino Cloud

無需安裝軟體，直接透過瀏覽器即可對 Nano RP2040 Connect 進行程式編寫與操作。本產品原生支援 Arduino Cloud，搭配免費的 Arduino IoT Remote App，您不僅能透過無線方式 (OTA) 上傳 Sketch 程式碼，更能輕鬆實現即時遠端控制。

ARDUINO CLOUD

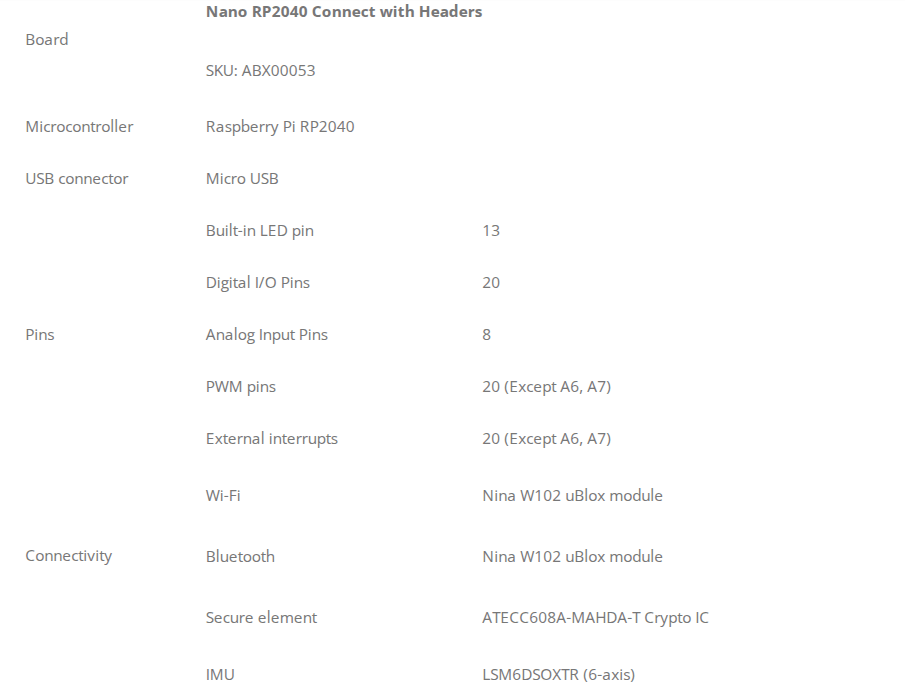

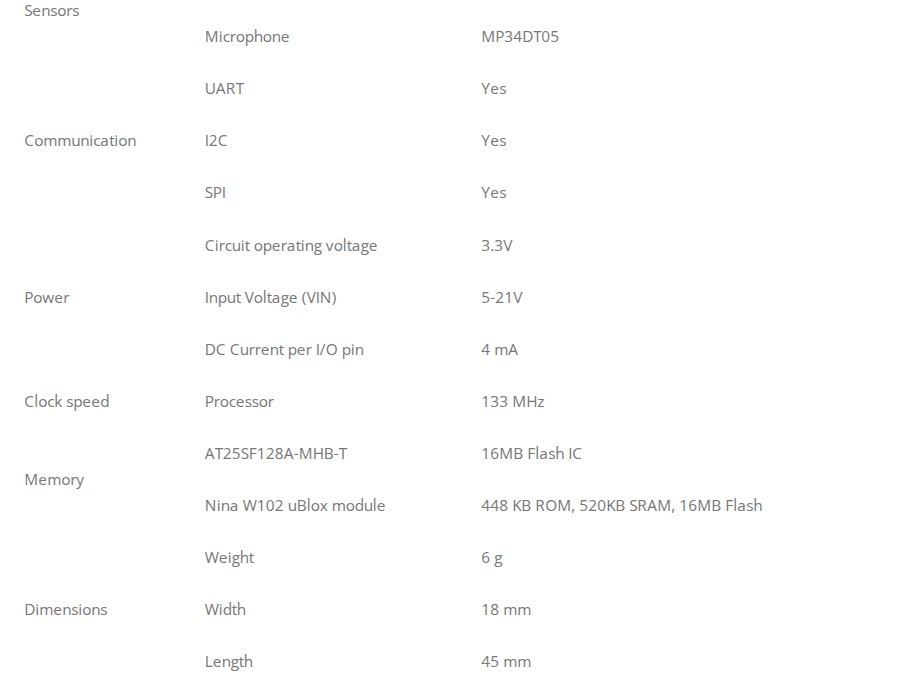

技術規格

  • 微控制器：Raspberry Pi RP2040
  • 處理器時脈：133 MHz
  • 記憶體：AT25SF128A-MHB-T（16MB Flash）
  • Wi-Fi / 藍牙：Nina W102 u-blox 模組（內含 448KB ROM、520KB SRAM、16MB Flash）
  • IMU 感測器：LSM6DSOXTR（6軸加速度計與陀螺儀）
  • 數位 I/O 腳位：20
  • 類比輸入腳位：8
  • PWM 腳位：20（A6、A7 除外）
  • 外部中斷支援：20（A6、A7 除外）
  • 內建 LED 腳位：13
  • USB 連接：Micro USB
  • UART / I2C / SPI：皆支援
  • 安全加密晶片：ATECC608A-MAHDA-T Crypto IC
  • 麥克風：MP34DT05
  • 工作電壓：3.3V
  • 輸入電壓（VIN）：5V – 21V
  • 每個 I/O 腳電流：4 mA
  • 尺寸：18mm（寬）× 45mm（長）
  • 重量：6g

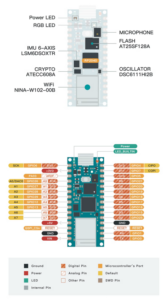

腳位定義

Arduino Nano RP2040 Connect 腳位定義

文件資料



常見問題

Q：我可以使用電池為Nano RP2040板子供電嗎？

A：Nano RP2040 Connect 沒有電池連接器，也沒有充電器。只要遵守電路板的電壓限制，就可以連接您喜歡的任何外部電池。

Q： Nano RP2040有I2C引腳嗎？ 我可以使用 I2C 與 Nano RP2040 通信嗎？

A：I2C引腳 – A4 和 A5 有一個內部上拉電阻，默認用作 I2C 總線，因此不建議用作模擬輸入。

Q：5V引腳有什麼用？

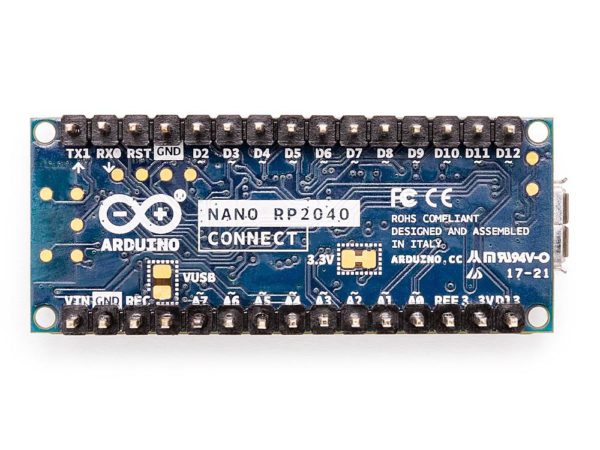

A：當通過 USB 連接器供電時，該引腳從電路板輸出 5V。 注意：要使其工作，您需要短路主板背面的 VBUS 跳線。 如果您從 VIN 引腳為電路板供電，即使您使用焊橋，您也不會獲得任何穩定的 5V 電壓。

Q：Nano RP2040有PWM引腳嗎？

A：除了A6和A7之外的所有引腳均可用於PWM

Q：如何使用嵌入式 RGB LED？

A：RGB LED 通過 Wi-Fi 模組連接，因此需要包含 WiFiNINA 庫才能使用。

技術補充（英文）

以下為原廠英文技術說明，提供進階使用者參考。

Meet the only connected RP2040 board. It fits the Arduino Nano form factor, making it a small board with BIG features.

The brain of the board is the Raspberry Pi® RP2040 silicon; a dual-core ARM® Cortex® M0+ running at 133MHz. It has 264KB of SRAM, and the 16MB of flash memory is off-chip to give you extra storage.

But what’s really exciting is the on-board connectivity options. The hugely popular and highly adaptable u-blox NINA-W102 radio module is on there to make this a true IoT champion. This also means you can harness the power of the cloud, with fully Arduino Cloud compatibility.

It’s got on-board, built-in sensors to turn your builds into powerhouse projects, too. Microphone and motion sensing add a depth of possibilities that’s almost impossible to find in a board of this size.

The Arduino Nano RP2040 Connect is the premium choice for RP2040 devices, and the perfect option for upgrading your projects and unlocking the potential of new ones.

Tech specs



  • Board
    • Model: Nano RP2040 Connect with Headers
    • SKU: ABX00053
    • Microcontroller: Raspberry Pi® RP2040
    • USB Connector: Micro USB
  • Pins
    • Built-in LED Pin: 13
    • Digital I/O Pins: 20
    • Analog Input Pins: 8
    • PWM Pins: 20 (Excludes pins A6 and A7)
    • External Interrupts: 20 (Excludes pins A6 and A7)
  • Connectivity
    • Wi-Fi: Nina W102 uBlox module
    • Bluetooth®: Nina W102 uBlox module
    • Secure Element: ATECC608A-MAHDA-T Crypto IC
  • Sensors
    • IMU: LSM6DSOXTR (6-axis)
    • Microphone: MP3DT06JTR
  • Communication
    • UART: Yes
    • I2C: Yes
    • SPI: Yes
  • Power
    • Circuit Operating Voltage: 3.3V
    • Input Voltage (VIN): 4-20V
    • DC Current per I/O Pin: 8 mA
  • Clock Speed
    • Processor: 133 MHz
  • Memory
    • Flash IC (AT25SF128A-MHB-T): 16MB Flash
    • Nina W102 uBlox Module: 448 KB ROM, 520KB SRAM, 16MB Flash
  • Dimensions
    • Weight: 6 g
    • Width: 18 mm
    • Length: 45 mm
