24位 WS2812 5050 RGB LED 內置全彩驅動 環狀彩燈開發板 NeoPixel Stick 副廠

商品說明

24位 WS2812 5050 RGB LED  產品介紹

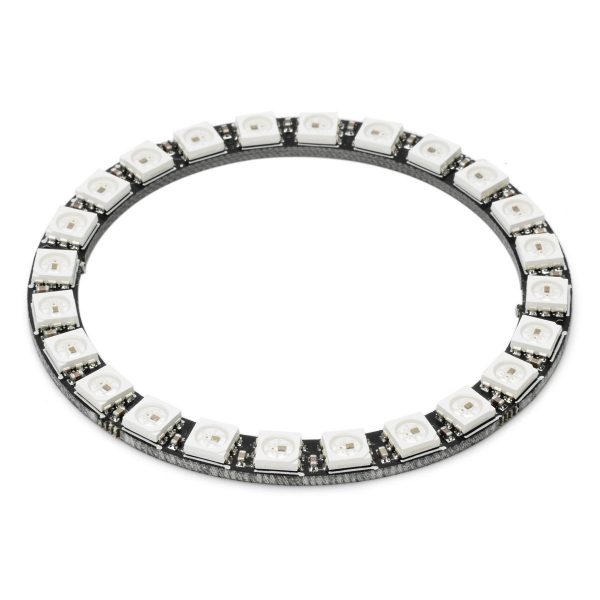

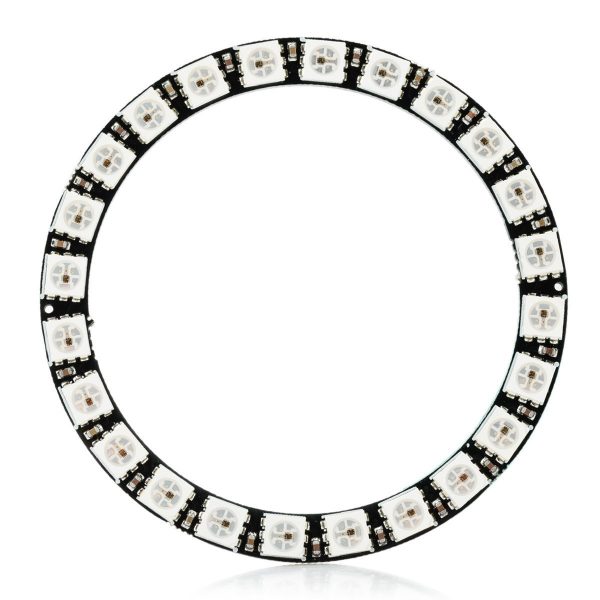

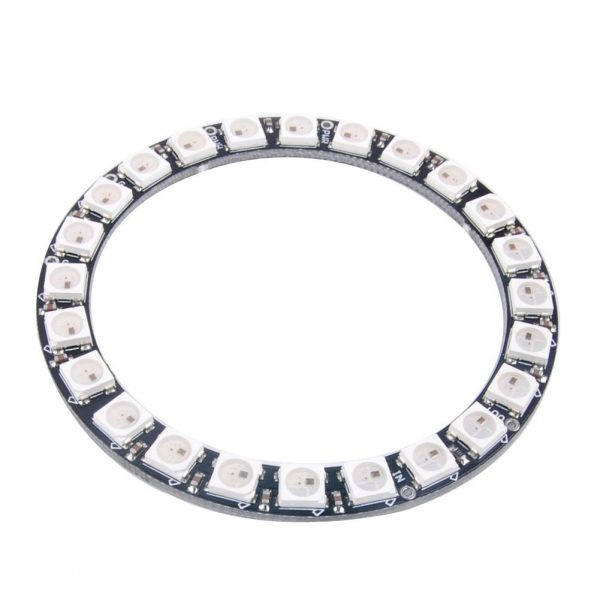

24位WS2812 5050 RGB LED 智能全彩RGB燈環開發板, 產品（直徑）：86mm , 重量：6g , 電壓：DC4-7V範圍供電  , 通信接口：單線通訊
LED驅動晶片WS2812(集成在LED裡面）

• 智能反接保護，電源反接不會損壞IC。
• IC控制電路與LED點光源公用一個電源。

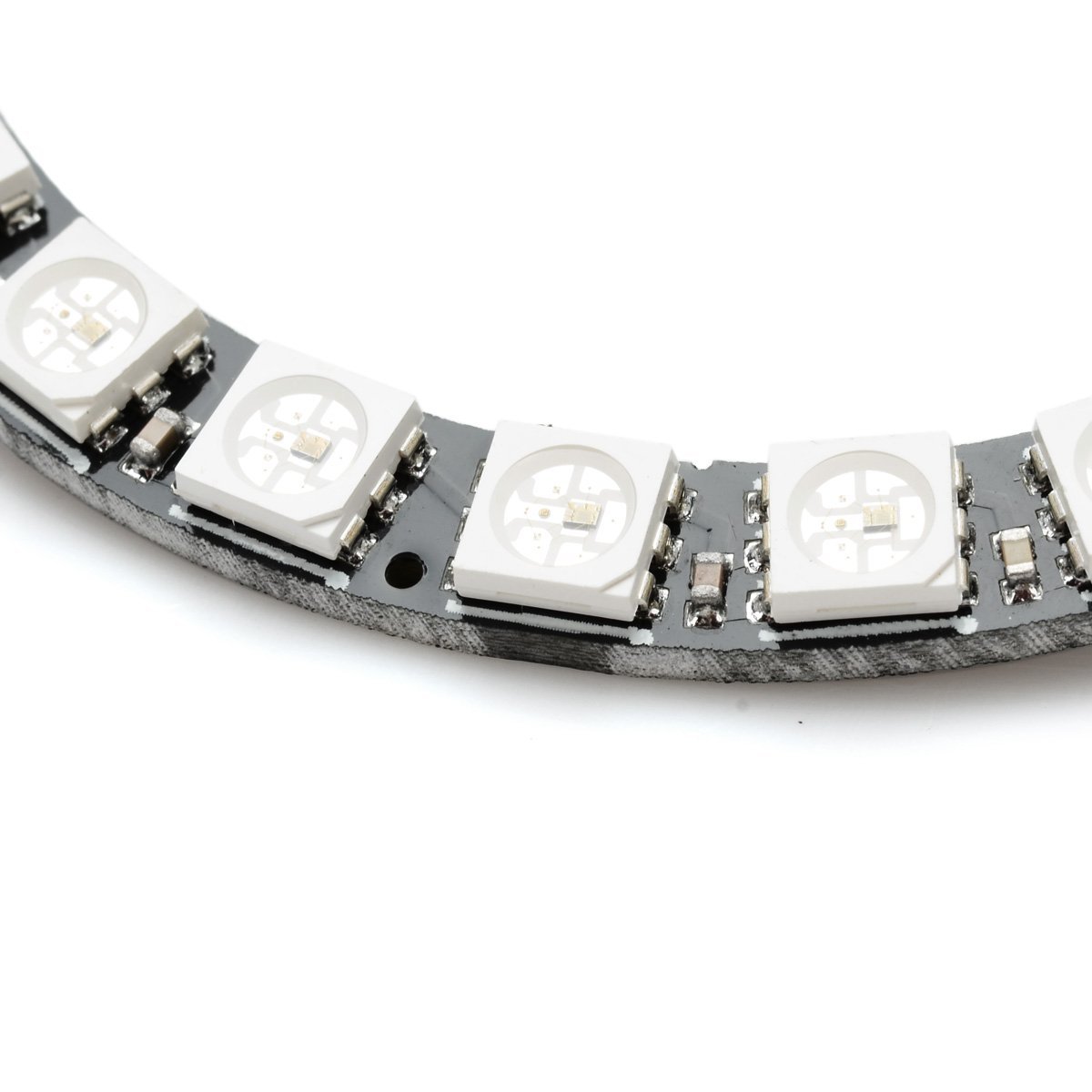

• 控制電路與RGB晶片集成在一個5050封裝的元器件中，構成一個完整的外控圖元點。
• 內置信號整形電路，任何一個圖元點收到信號後經過波形整形再輸出，保證線路波形畸變不會累加。
• 內置上電重定和掉電重定電路。
• 每個圖元點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低於400Hz/s。
• 串列級聯介面，能通過一根信號線完成資料的接收與解碼。
• 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
• 當刷新速率30幀/秒時，級聯數不小於1024點。
• 資料發送速度可達800Kbps。
• 光的顏色高度一致，性價比高。

1. 5050高亮LED，內置控制晶片，僅需1個IO口即可控制多個LED
2. 晶片內置整形電路，信號畸變不會累計，穩定顯示
3. 三基色256級亮度調劑，16萬色真彩顯示效果，掃描頻率不低於400Hz/S
4. 串行連級接口，能通過一根信號線完成數據的接收與解碼
5. 高亮LED，光色亮度一致性高
6. 兩端有連級接口(DIN DOUT)，可以串接

WS2813B是一個集控制電路與發光電路于一體的智慧外控LED光源。其外型與一個5050LED燈珠相同，每個元件即為一個圖元點。圖元點內部包含了智慧數位介面資料鎖存信號整形放大驅動電路，還包含有高精度的內部振盪器和12V高壓可編程定電流控制部分，有效保證了圖元點光的顏色高度一致。

資料協定採用單線歸零碼的通訊方式，圖元點在上電重定以後，DIN端接受從控制器傳輸過來的資料，首先送過來的24bit資料被第一個圖元點提取後，送到圖元點內部的資料鎖存器，剩餘的資料經過內部整形處理電路整形放大後通過DO埠開始轉發輸出給下一個級聯的圖元點，每經過一個圖元點的傳輸，信號減少24bit。圖元點採用自動整形轉發技術，使得該圖元點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成於LED上面，電路變得更加簡單，體積小，安裝更加簡便。

24 Bits 24 X WS2812 5050 RGB LED Ring Lamp Light with Integrated Drivers

Voltage:DC4-7V
Communication interface:Single-wire communication
LED Chip:WS2812B
Conncetion:
5V to 5V
pin 6 to DI
GND to GND
Package Included:
1 X 24 X WS2812 5050 RGB LED
