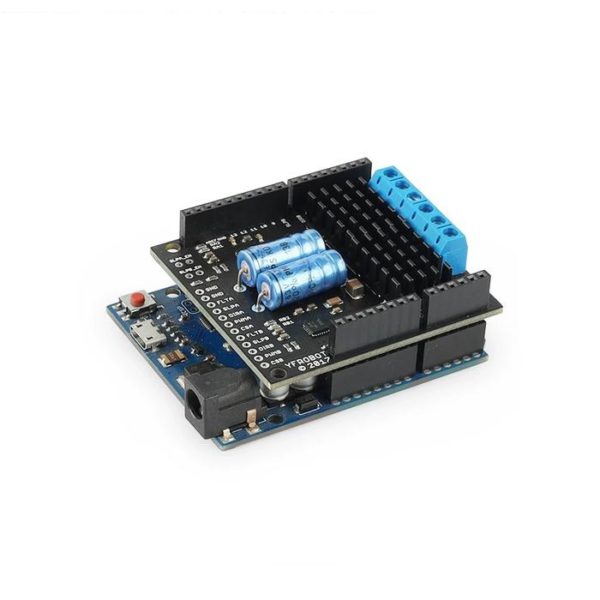

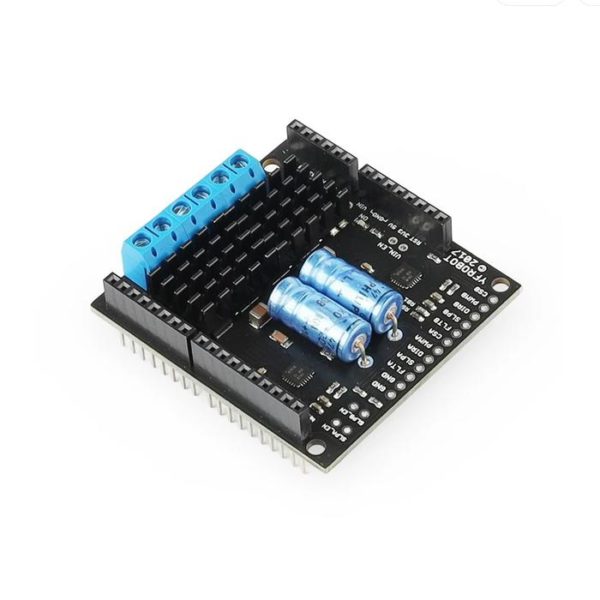

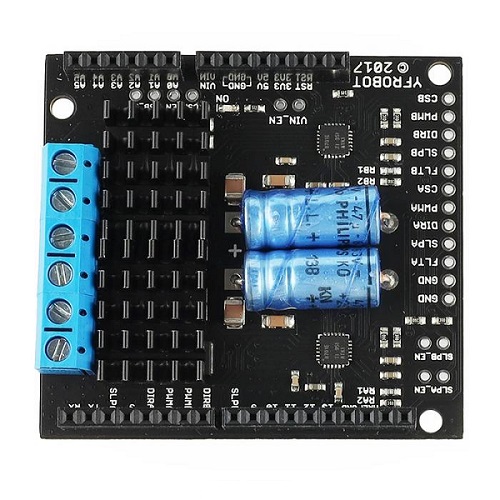

23A 大功率H橋雙路马达驅動模组 功率200W DRV8701 直插UNO (MD04)

商品說明

MD04是一款由8個分立MOSFET組成的雙H橋高功率電機驅動器，H橋的支路由一個N溝道的MOSFET:組成；核心的電機驅動晶片用來處理週邊輸入信號和控制MOSFET的打開與關閉。

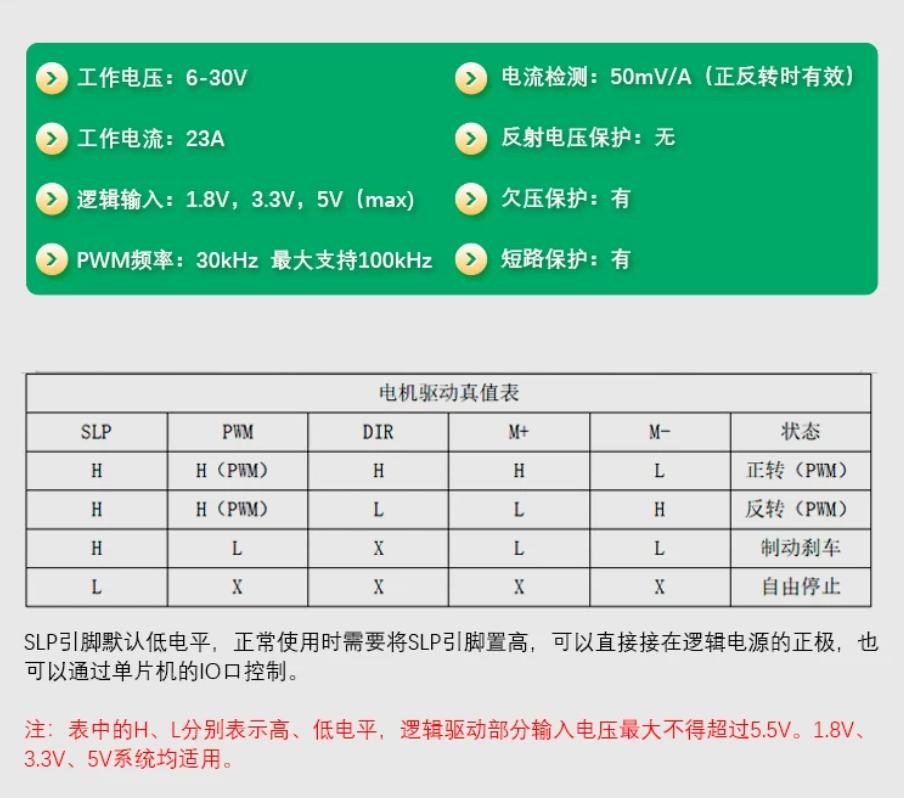

MD04高功率電機驅動器支持6-30V寬電壓輸入，較高的電壓可能永久的損壞驅動器。該驅動器適用於多種電機驅動場合，它可以提供高達23A的持續電流，而不需要額外安裝散熱片。

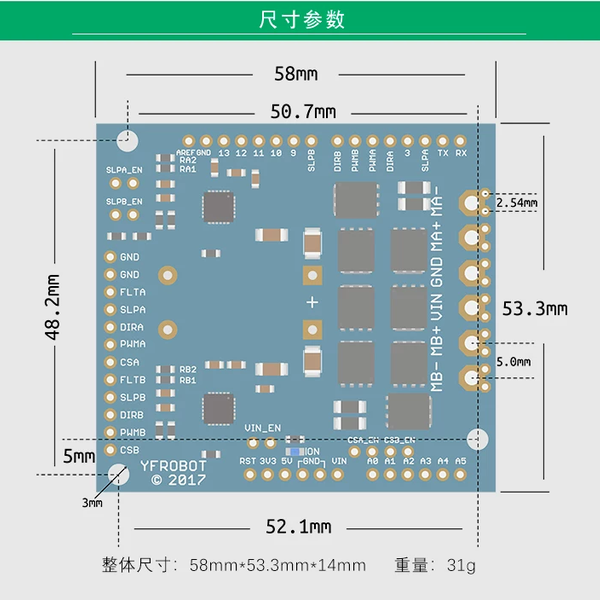

模組的尺寸為53*58mm，支持1.8-5V範圍內的控制信號，只需要4個O口即可實現雙路H橋的正反轉以及速度控制。

\

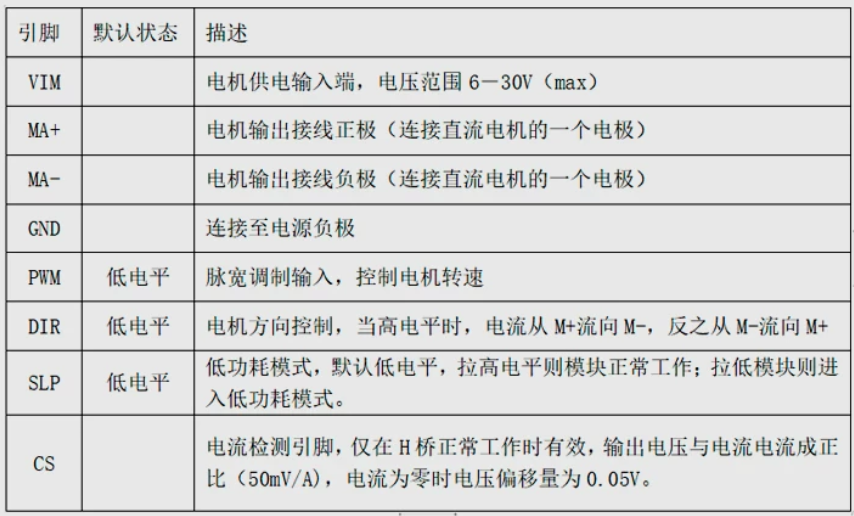

腳位定義

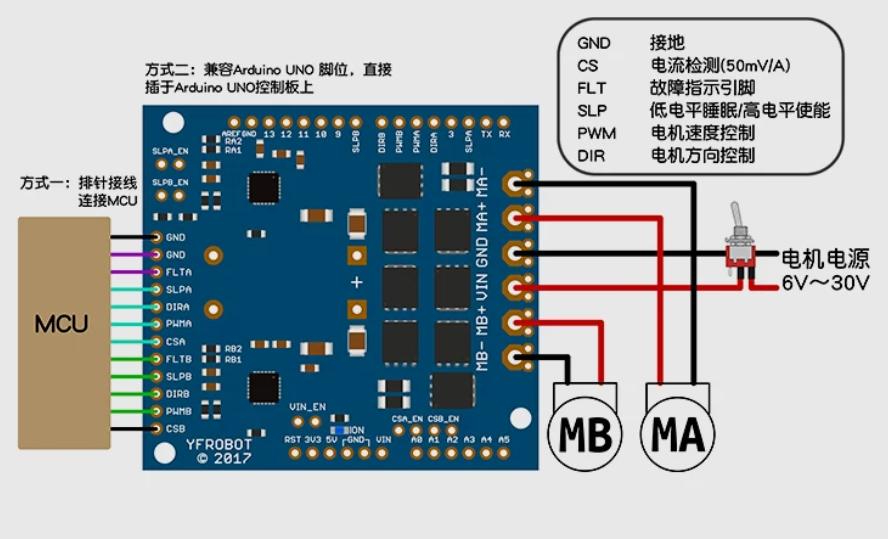

接線圖
