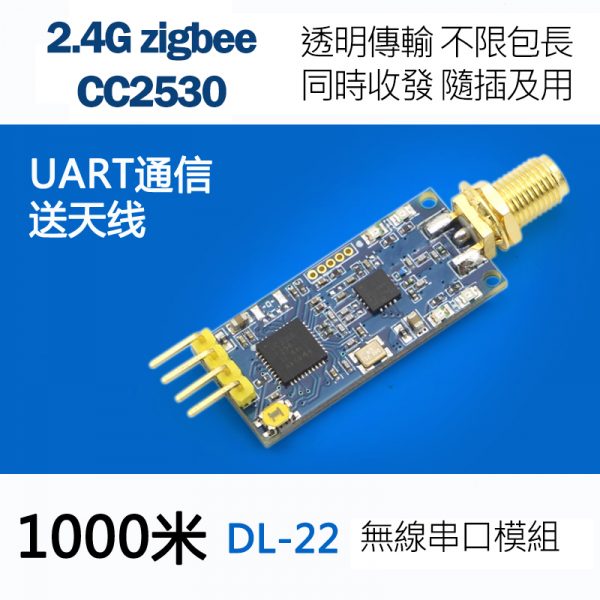

2.4G zigbee CC2530 DL-22 無線串口收發模組 CC2530 數據透傳 支援點對點廣播模式 TTL 1000米長距離,附天線
NT$505 NT$380 未稅

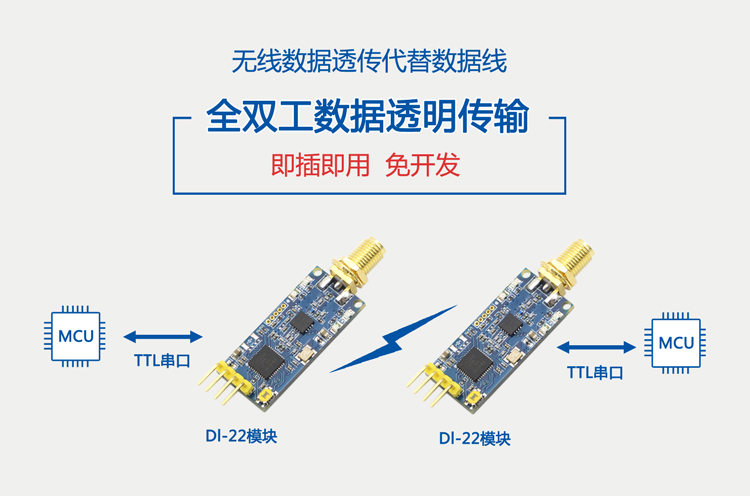

2.4G zigbee CC2530 DL-22 無線串口收發模組 是一款基於UART接口的全雙工無線透明傳輸模組,可以工作在2400MHz-2450MHz公用頻段。該模組採用TI的CC2530芯片,符合IEEE802.15.4 協議,通過該模組可以使傳統的串口設備實現無線傳輸,替換掉複雜的佈線工作。用于點對點通信,廣播通信,即插即用,免開發,使用簡單。
尚有庫存
- 商品說明
商品說明

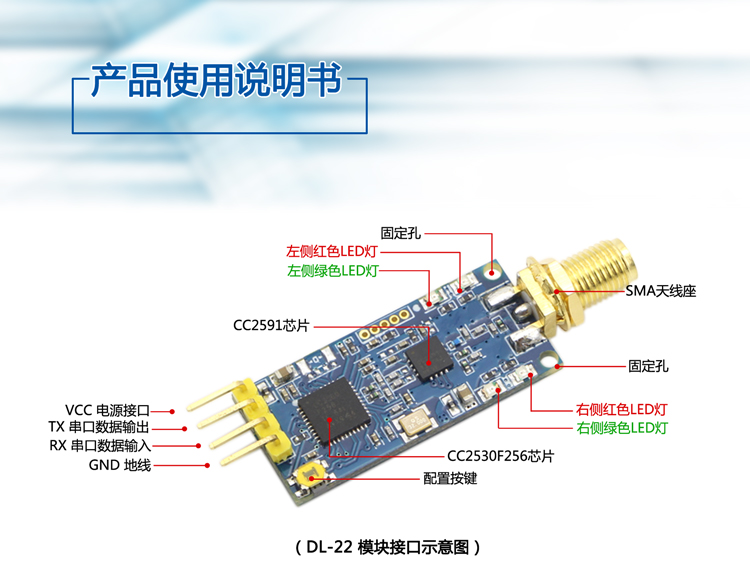

2.4G zigbee CC2530 DL-22 無線串口收發模組 產品介紹
2.4G zigbee CC2530 DL-22 無線串口收發模組 是一款基於UART接口的全雙工無線透明傳輸模組,可以工作在2400MHz-2450MHz公用頻段。該模組採用TI的CC2530晶片,符合IEEE802.15.4 協議,通過該模塊可以使傳統的串口設備實現無線傳輸,替換掉複雜的佈線工作。用于點對點通信,廣播通信,即插即用,免開發,使用簡單。

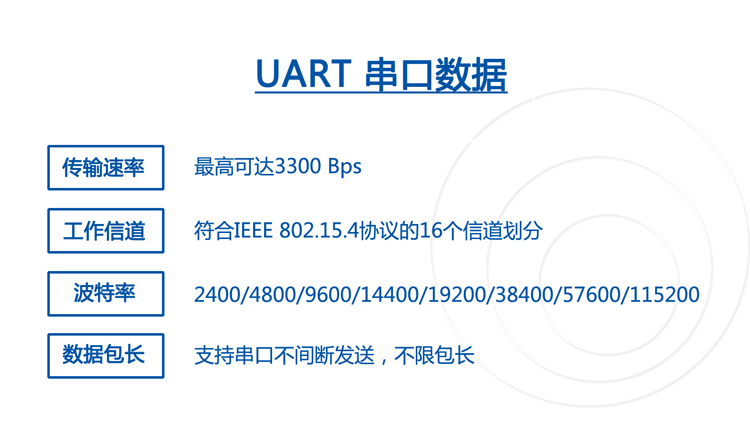

UART串口數據
傳輸速率:最高可達3300Bps
工作信道:符合IEEE802.15.4協議的16個信道劃分

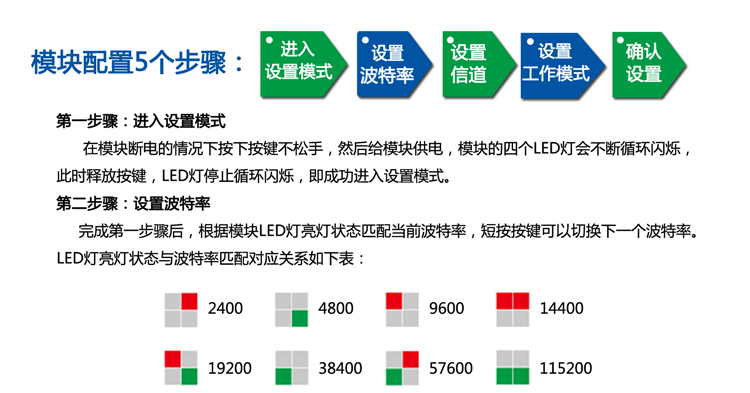

波特率:2400/4800/9600/14400/19200/38400/57600/115200

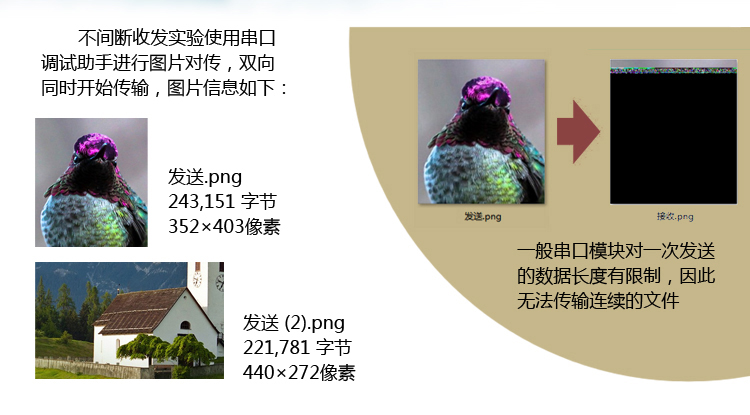

數據包長:支持串口不間斷發送,不限包長

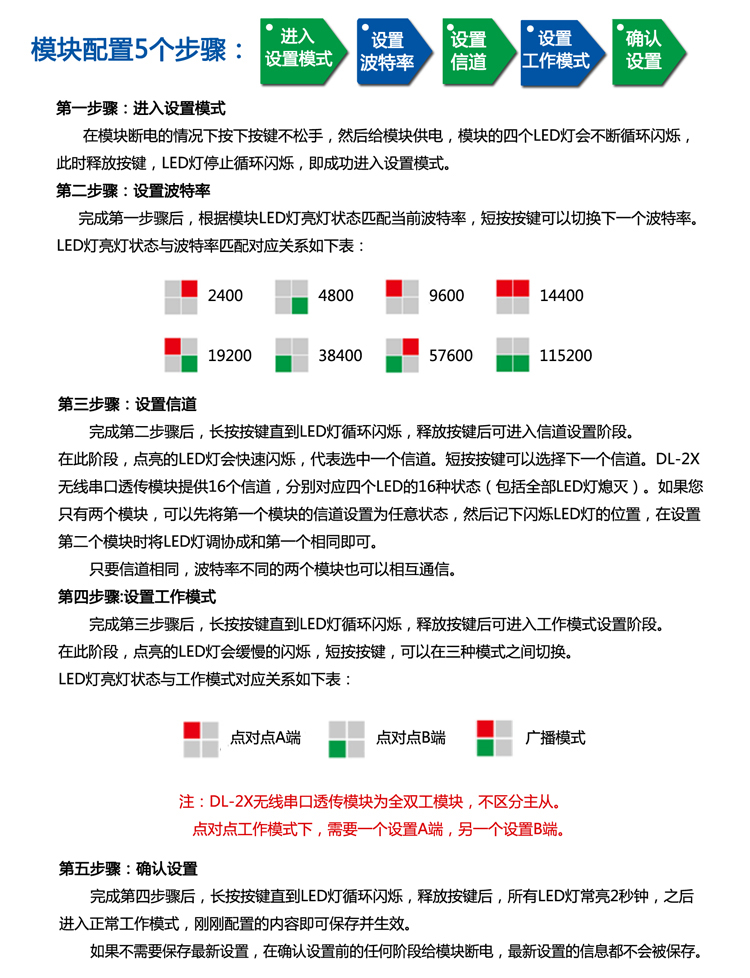

工作模式

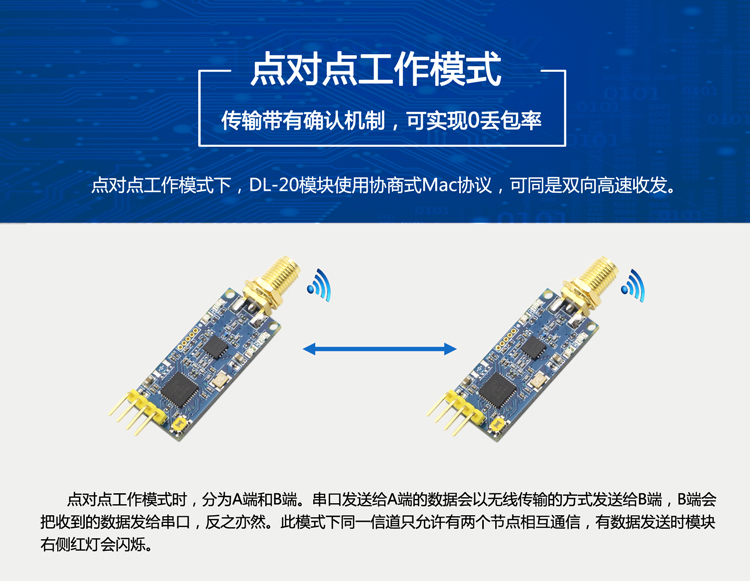

點對點工作模式
傳輸帶有確認機制,可實現0丟包率。

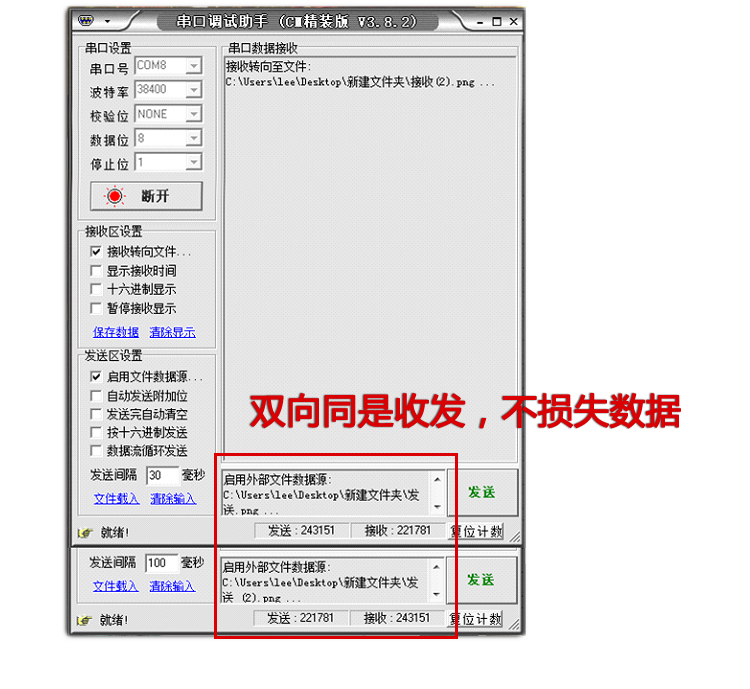

點對點工作模式下,DL-20模組使用協商式Mac協議,可同是雙向高速收發。

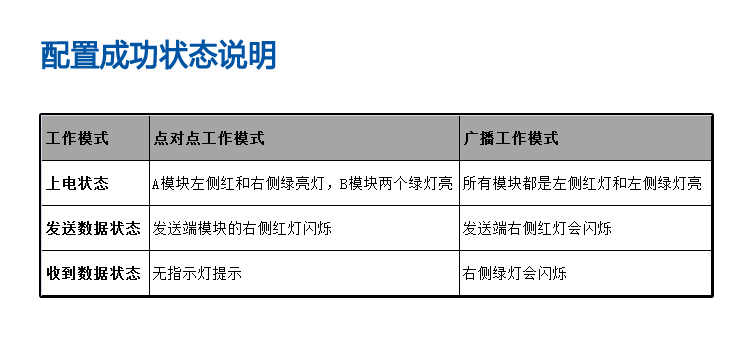

點對點工作模式時,分為A端和B端。串口發送給A端的數據會以無線傳輸的方式發送給B端,B端會把收到的數據發給串口,反之亦然。此模式下同一信道只允許有兩個節點相互通信,有數據發送時模組右側紅燈會閃爍。

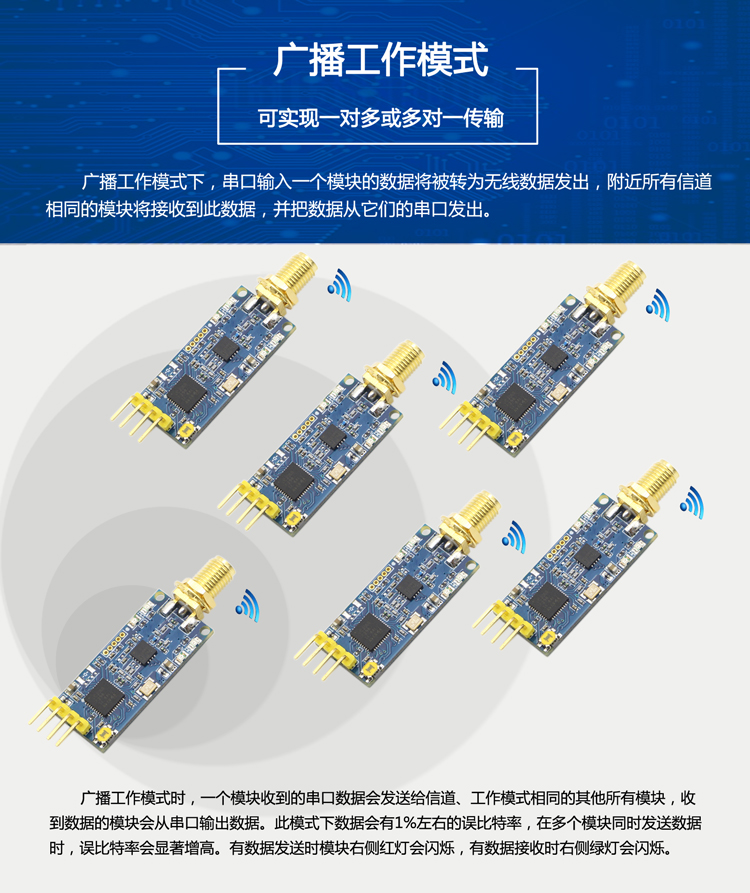

廣播工作模式
可實現一對多或多對一傳輸。
廣播工作模式下,串口輸入一個模組的數據將被轉為無線數據發出,附近所有信道相同的模組將接收到此數據,並把數據從它們的串口發出。
廣播工作模式時,一個模組收到的串口數據會發送給信道、工作模式相同的其他所有模組,收到數據的模塊會從串口輸出數據。此模式下數據會有1%左右的誤比特率,在多個模組同時發送數據
時,誤比特率會顯著增高。有數據發送時模組右側紅燈會閃爍,有數據接收時右側綠燈會閃爍。
