2路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

-18%

2路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

NT$190 NT$157 未稅

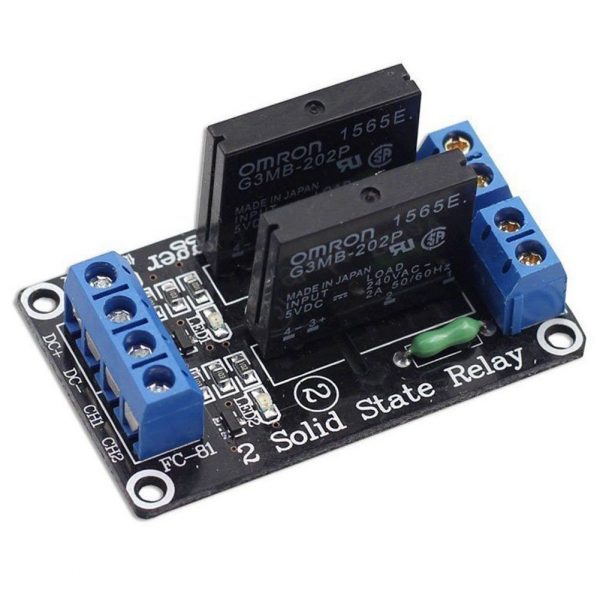

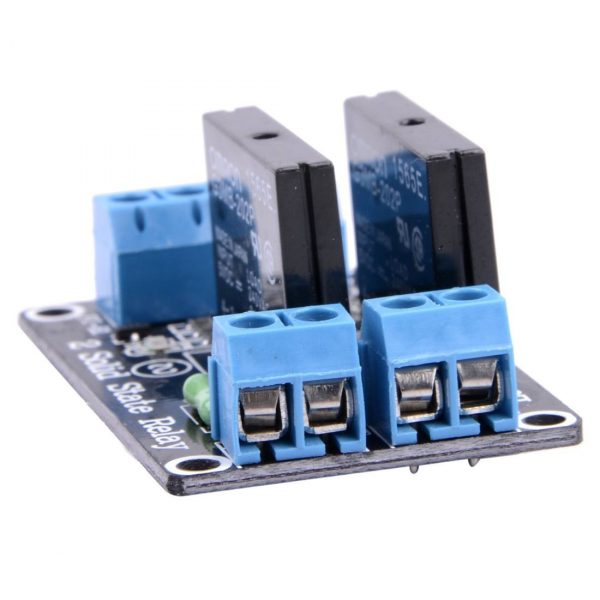

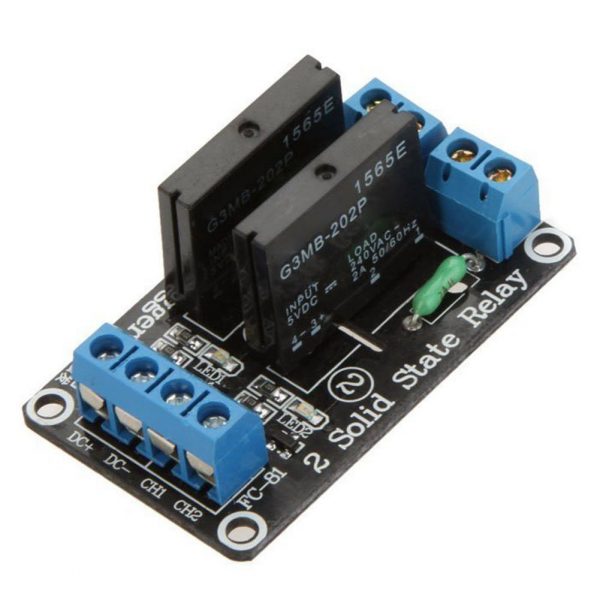

2 路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

1 、歐姆龍5V固態繼電器240V 2A,輸出帶電阻式保險絲240V 2A.
2、尺寸:55*33*25(長*寬*高)淨重:21.5g
3、輸入電源:5V DC  (160MA)
4 、輸入控制信號電壓:

尚有庫存

貨號: 524687907(A4-3) 分類: 標籤: , , , , ,
  • 商品說明
  • 評論 (0)

商品說明

2 路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

1 、歐姆龍5V固態繼電器240V 2A,輸出帶電阻式保險絲240V 2A.
2、尺寸:55*33*25(長*寬*高)淨重:21.5g
3、輸入電源:5V DC  (160MA)
4 、輸入控制信號電壓:

  • 0-2.5V 狀態低電平繼電器ON
  • 3.3-5V狀態高電平繼電器OFF

5 、藍色KF301端子接控制線更方便。

2 路 5V 低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

模組接口說明:

輸入部分:
DC+: 接電源正極(按繼電器電壓供電)
DC-: 接電源負極
CH1: 1 繼電器模塊信號觸發端(低電平觸發有效)
CH2: 2 路繼電器模塊信號觸發端(低電平觸發有效)
高電平與低電平含義:
高電平觸髮指的是信號觸發端(IN)與電源負極之間有一個正向電壓,通常是用電源的正極與觸發端連接的一種觸發方式,當觸發端有正極電壓或達到觸發的電壓時,繼電器則吸合。
低電平觸髮指的是信號觸發端與電源負極之間的電壓為OV時,或者說觸發端的電壓比電源正極的電壓更低,低到可以觸發的電壓時,使繼電器吸合,通常是將電源的負極與觸發端連接的一種觸發方式,使繼電器則吸合。
電氣參數:
電壓版本 靜態電流  工作電流  觸發電壓 觸發電流
1 路5V      0mA      12.5mA     0-2.5 V     2mA
2 路5V      0mA      22.5mA     0-2.5 V     2mA
產品使用說明:
1. 模塊的供電:電源一定要直流,電壓要與繼電器的電壓相符

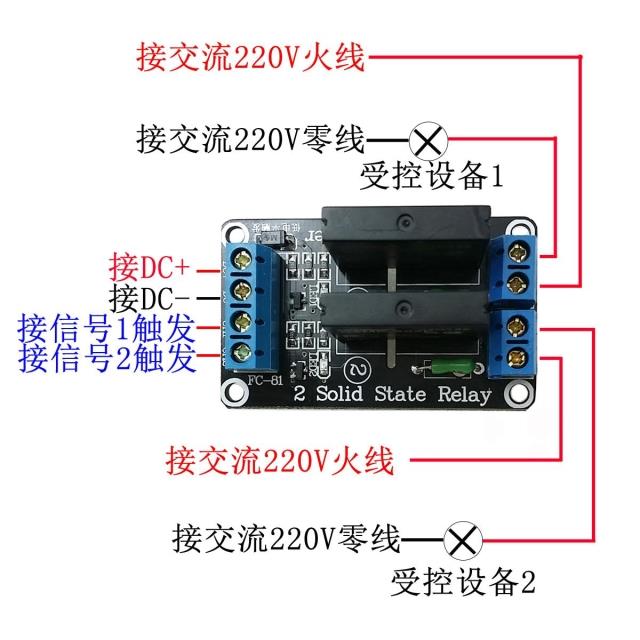

2. 接線方法:

當信號觸發端有低電平觸發時,繼電器會接通,設備有電而工作
