Touch 觸摸感測器模組 1路觸摸開關感測器 TTP223B

商品說明

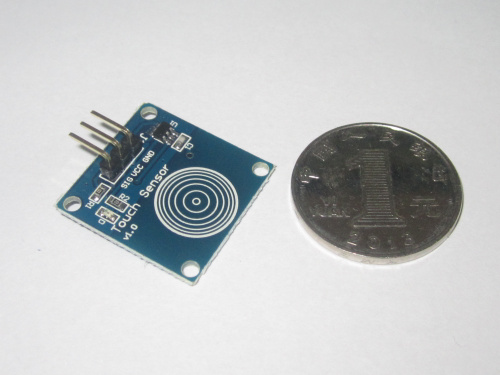

Touch 觸摸感測器模組 YFRobot 1路觸摸開關 產品介紹

Touch 觸摸感測器模組 是一個基於觸摸檢測IC（TTP223B）的電容式點動型觸摸開關模組。常態下，模組輸出低電平，模式為低功耗模式；當用手指觸摸相應位置時，模組會輸出高電平，模式切換為快速模式；當持續12秒沒有觸摸時，模式又切換為低功耗模式。可以將模組安裝在非金屬材料如塑膠、玻璃的表面，另外將薄薄的紙片（非金屬）覆蓋在模組的表面，只要觸摸的位置正確，即可做成隱藏在牆壁、桌面等地方的按鍵。該模組可以讓你免除常規按壓型按鍵的煩惱。

模組特點如下：

• 點動型：初態為低電平，觸摸為高電平，不觸摸為低電平(類似輕觸按鍵功能)
• 低功耗
• 供電電源可為2~5.5V DC

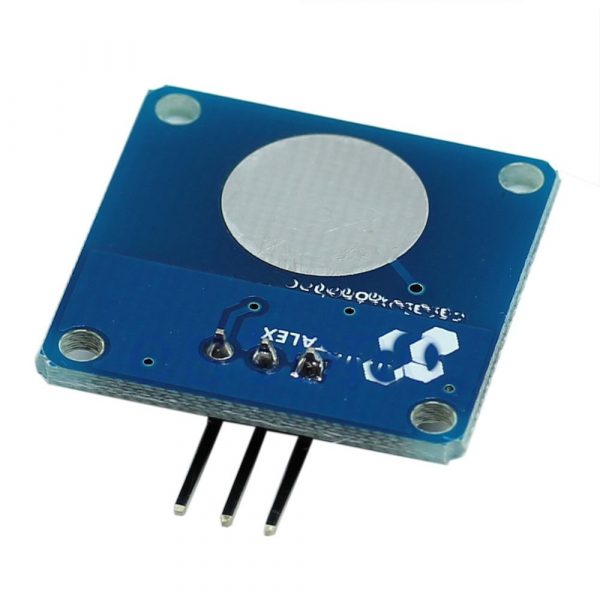

• 正反面均可作為觸摸面，可替代傳統的輕觸按鍵
• 4個M2螺絲定位孔，便於安裝

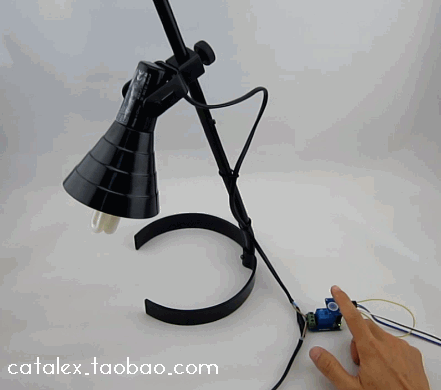

應用展示

動作注釋：先輕觸點動型觸摸感測器，再稍長時間按住點動型觸摸感測器，則可實現臺燈閃亮與長亮；



產品參數

項目	最小值	典型值	最大值	單位
電源電壓VCC	2.0	3	5.5	V
輸出高電平VOH	—	0.8VCC	—	V
輸出低電平VOL	—	—	0.3VCC	V
輸出引腳灌電流（@VCC=3V,VOL=0.6V）	—	8	—	mA
輸出引腳拉電流（@VCC=3V,VOH=2.4V）	—	-4	—	mA
回應時間（低功耗模式）	—	—	220	mS
回應時間（快速模式）	—	—	60	mS
尺寸	24X24X7.2			mm
重量	2			g

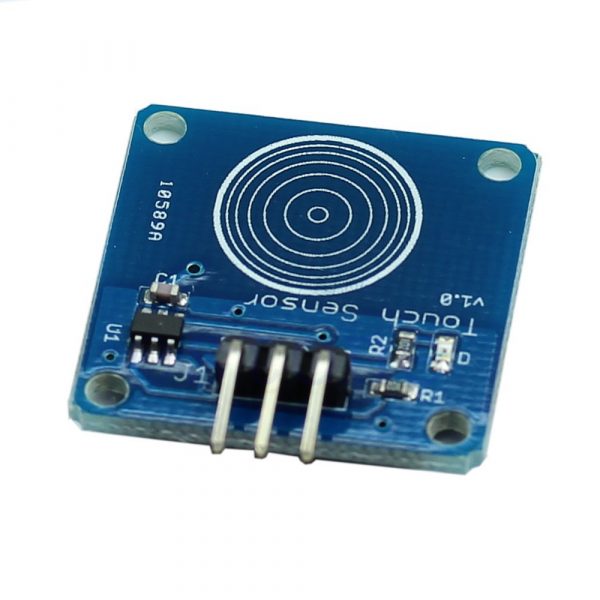

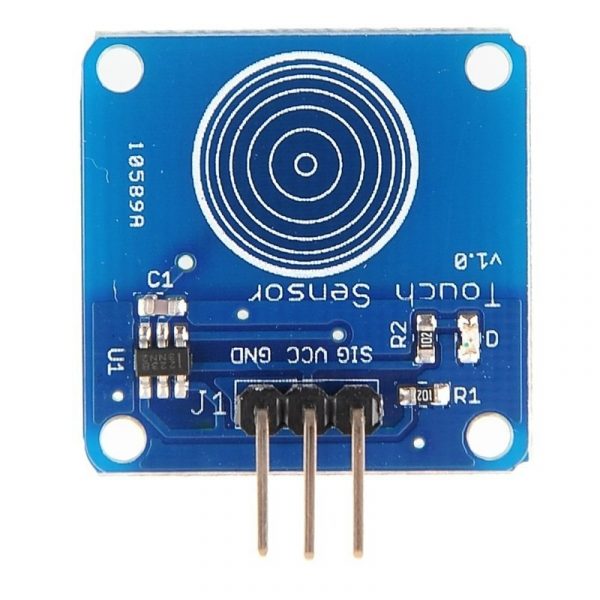

控制介面

• 共3個引腳（GND、VCC、SIG），GND為地，VCC為供電電源，SIG為數位信號輸出腳；
• 電源指示燈：綠色LED，上電正確即發亮；
• 觸摸區域：類似指紋的圖示內部區域，手指輕輕觸摸即可觸發。
• 定位孔：4個M2螺絲定位孔，孔徑為2.2mm，使模組便於安裝定位，實現模組間組合；
