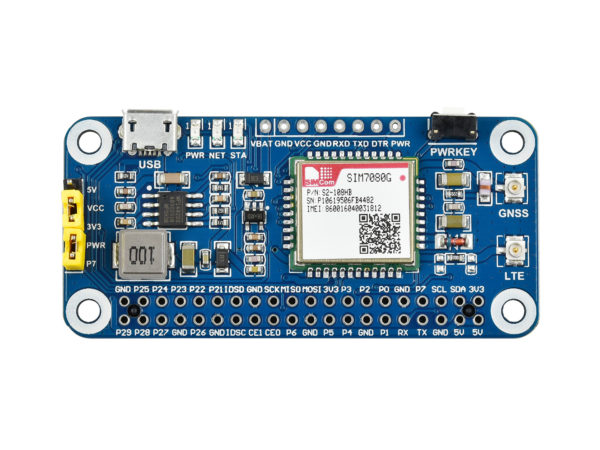

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組

NT$1,100 未稅

支援全球頻段的NB-IoT和Cat-M，帶定位功能，體積小巧、通信延遲低、覆蓋廣，適用于物聯網應用

尚有庫存

貨號： WAVE_17636(D5-8) 分類： , , , 標籤： , , , , ,
  • 商品說明

商品說明

樹莓派NB-IoT/Cat-M(eMTC)/GNSS擴展板，支持全球頻段的NB-IoT和Cat-M和GNSS定位 全球通用

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組

NB-IoT/Cat-M 是一款具有NB-IoT (窄帶物聯網)、Cat-M (也叫eMTC，增強機器類通信) 和GNSS (全球導航衛星系統) 功能的樹莓派擴展板。 隨著移動通信LTE技術的演進發展，2G/3G逐漸退網，未來將是由低帶寬的NB-IoT/Cat-M和高帶寬的4G/5G通信技術主導的物聯網世界。 而我支援全球頻段的NB-IoT和Cat-M，帶定位功能，體積小巧、通信延遲低、覆蓋廣，非常適用於如智慧型儀器表、資產跟蹤、遠端監控、電子醫療等物聯網應用。

NB-IoT/Cat-M 特性

  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
  • 支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/
  • 支持PING/LWM2M/COAP/MQTT等通信协议
  • 支持GNSS定位 (GPS、GLONASS、北斗和Galileo)
  • 板载USB接口，可用于测试AT指令、获取GPS定位信息等
  • 引出UART控制引脚，可接入Arduino/STM32等主控板
  • 板载电平转换电路，默认为3.3V工作，可通过跳线帽设置成5V
  • 板载SIM卡槽，仅支持1.8V SIM卡 (不支持3V的SIM卡)
  • 板载3个LED指示灯，方便查看模块运行状态
  • 支持串口波特率范围：300~3686400 bps
  • 支持自适应几种常用波特率：9600/19200/38400/57600/115200 bps
  • 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32等示例程序)

NB-IoT/Cat-M 参數

NB-IoT/Cat-M
工作頻段 NB-IoT：B1/B2/B3/B4/B5/B8/B12

/B13/B18/B19/B20/B25/B26/B28/

B66/B71/B85
Cat-M： B1/B2/B3/B4/B5/B8/B12

/B13/B14/B18/B19/B20/B25/B26/

B27/B28/B66/B85
發射功率 Class 5 (0.125W@LTE)
傳輸速率 NB-IoT：136Kbps(DL) / 150Kbps(UL)
Cat-M：589Kbps(DL) / 1119Kbps(UL)
支持SIM卡 NB-IoT / Cat-M卡 (仅支持1.8V的SIM卡)
適用地區 全球通用
GNSS参數
接收 16个通道
C/A Code
工作頻段 GNSS L1：1575.42 ± 1.023MHz
GLONASS：1597.5 ~ 1605.8MHz
BeiDou：1559.05 ~ 1563.14MHz
Galileo L1：1575.42 ± 1.023MHz
更新頻率 1 Hz (默认)
GNSS數據格式 NMEA-0183
GNSS天線 有源天線
其他参數
供電電壓 5V
邏輯電平 5V / 3.3V (可通過跳線帽切換)
整機耗流 空閒模式：39mA
單模组耗流
(VBAT = 3.8V)		 空閒模式：10mA
休眠模式：1.2mA
PSM模式：3.2uA
eDRX模式：0.59mA (eDRX = 81.92s)
工作溫度 -40°C ~ 85°C
存儲溫度 -45°C ~ 90°C
產品尺寸 30.5 × 65mm



基於Raspberry Pi 40PIN介面設計

適用於Raspberry Pi系列主板

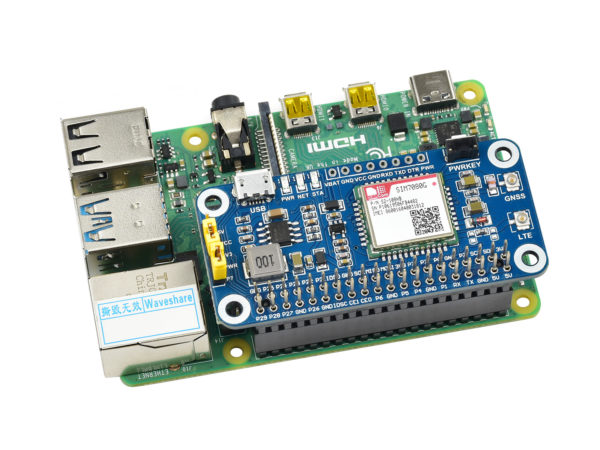

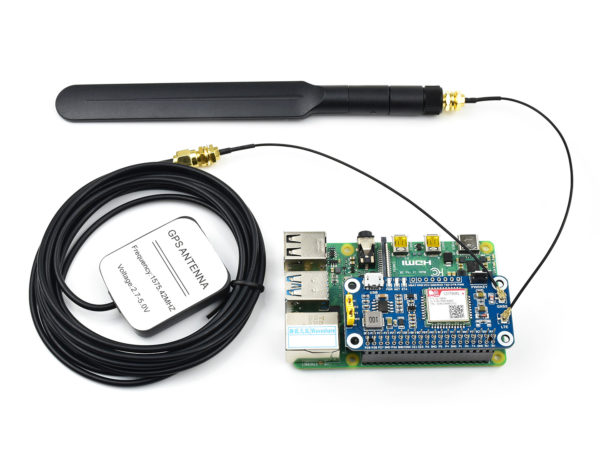

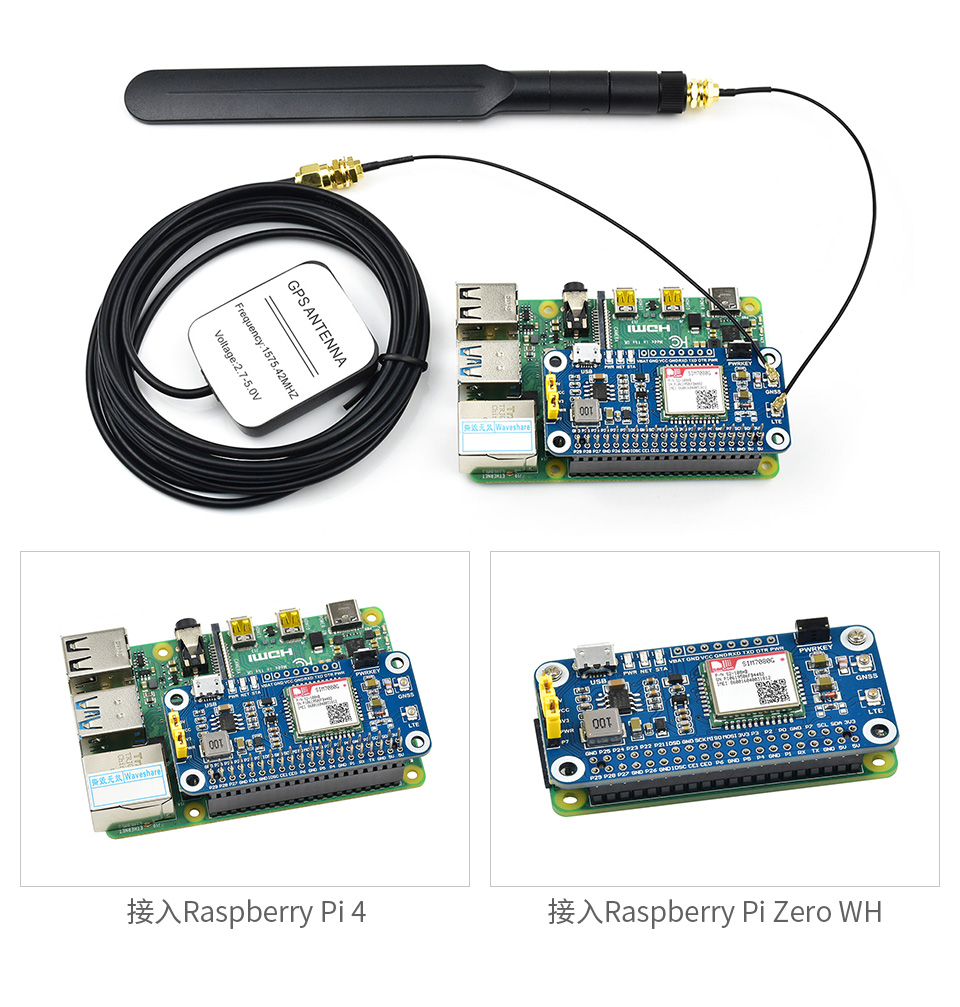

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 連接示範

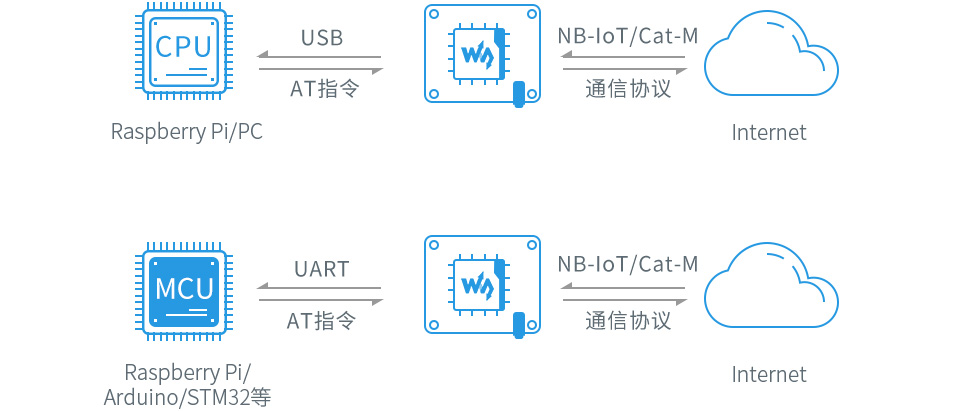

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 1樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 示意圖樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 示意圖2

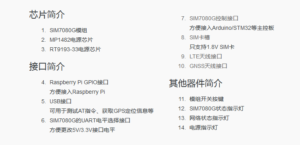

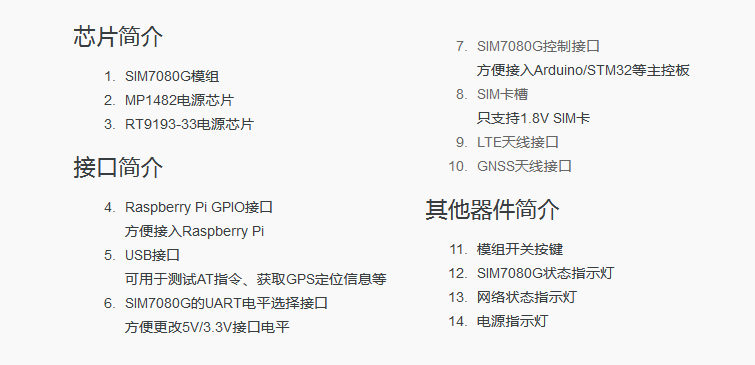

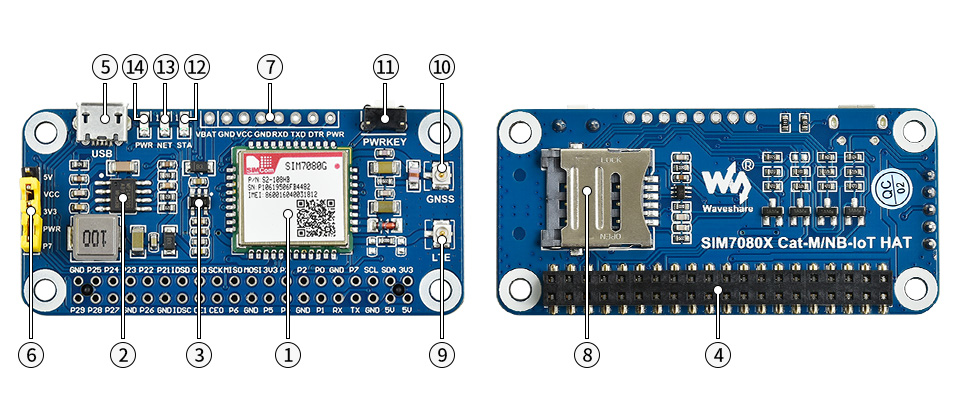

功能簡介：

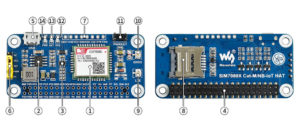

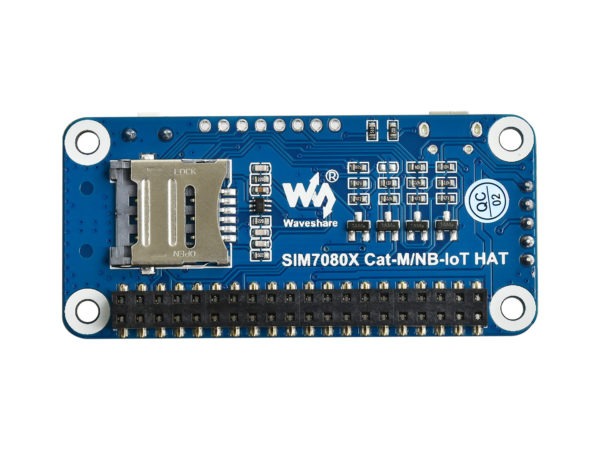

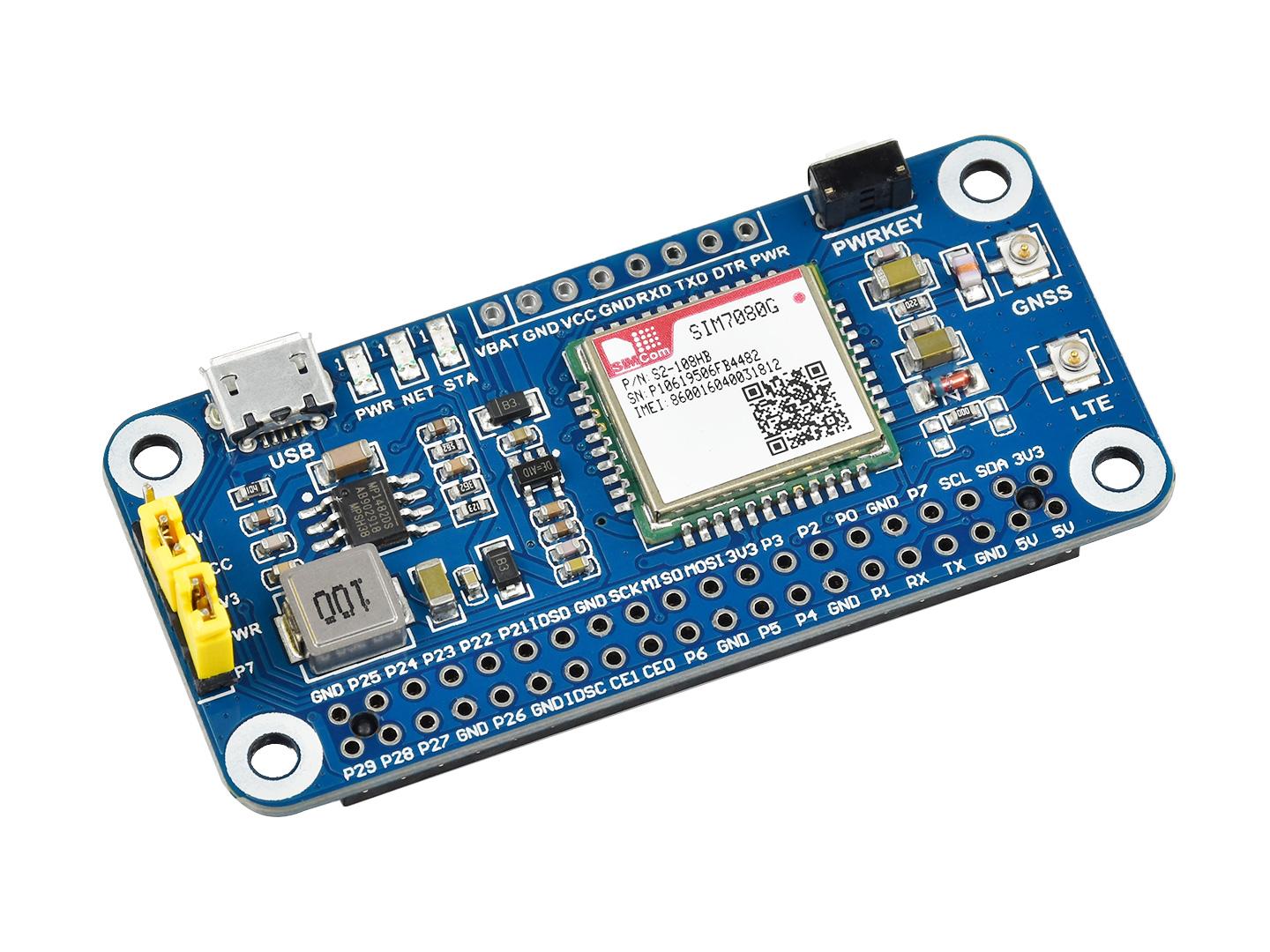

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 正反面

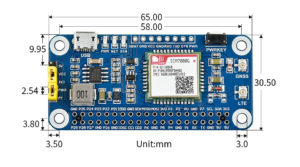

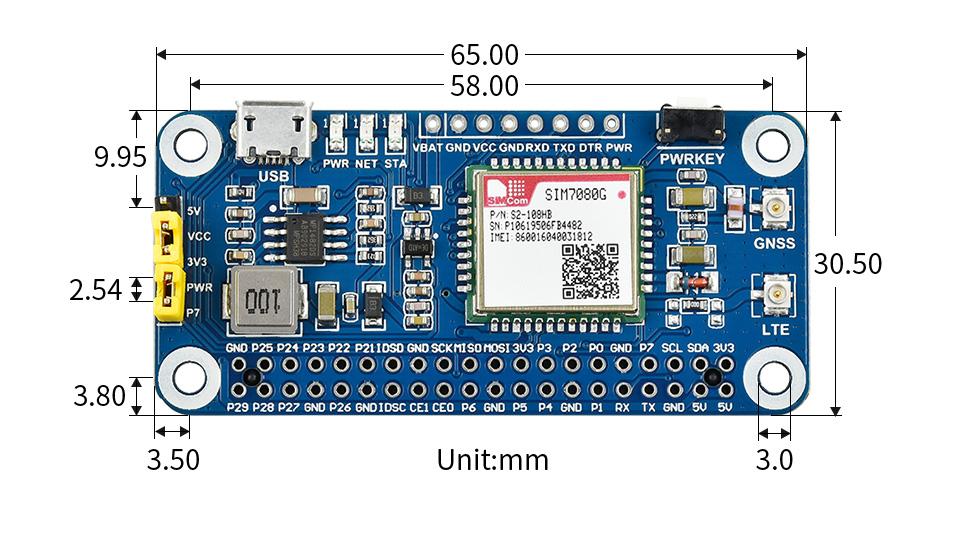

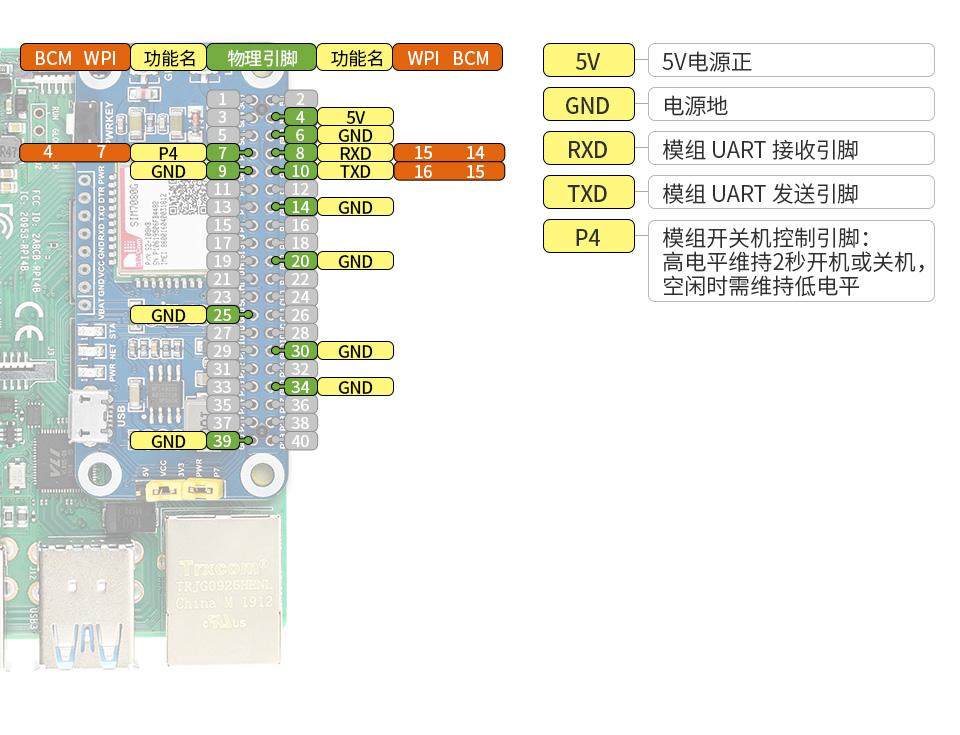

樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 接口介紹樹莓派 NB-IoT/Cat-M(eMTC)/GNSS擴展板 SIM7080G模組 尺寸圖

NB-IoT/Cat-M 出貨清單

  1. SIM7080G Cat-M/NB-IoT HAT × 1
  2. LTE天線 × 1
  3. GPS External Antenna (B) × 1
  4. USB線 type A公口 轉micro公口 × 1
  5. 2 x 20PIN長排座 × 1
  6. 螺絲包 × 1
