高精度 AD/DA 擴展板 8通道 ADC 2通道 DAC 適用樹莓派 Jetson Nano

適用於Raspberry Pi系列主板和Jetson Nano的高精度AD/DA擴展板，具備8通道24位高精度ADC和2通道16位高精度DAC。Raspberry Pi GPIO接口沒有AD/DA功能，如果你要用到高精度的AD/DA，那將是不錯的選擇！自帶AD/DA檢測電路方便觀察實驗現象。

貨號： WAVE11010(C4-9) 分類： , , , 標籤： , ,
  • 詳細資訊

商品說明

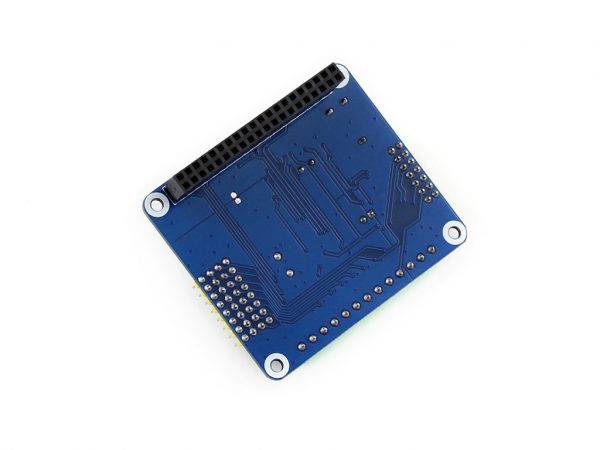

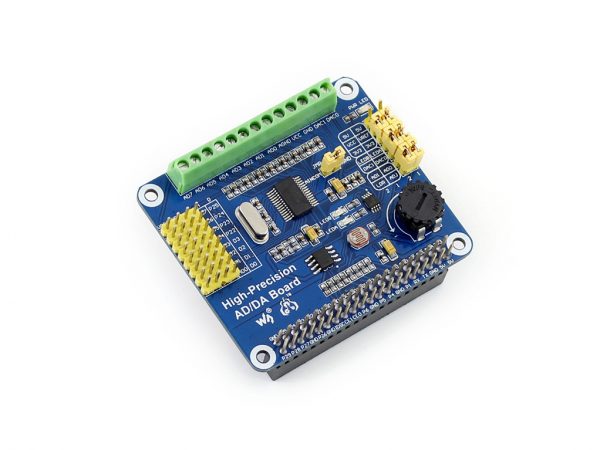

高精度 AD/DA 擴展板 8通道 ADC 2通道 DAC 適用樹莓派 Jetson Nano

自帶AD/DA檢測電路方便觀察實驗現象

適用於Raspberry Pi系列主板和Jetson Nano的高精度AD/DA擴展板，具備8通道24位高精度ADC和2通道16位高精度DAC。
Raspberry Pi GPIO接口沒有AD/DA功能，如果你要用到高精度的AD/DA，那將是不錯的選擇！

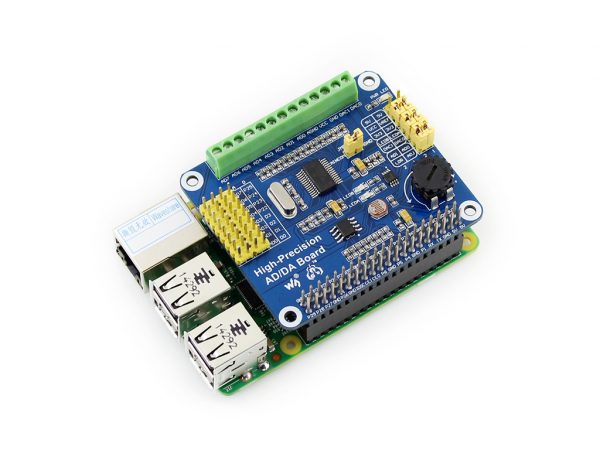

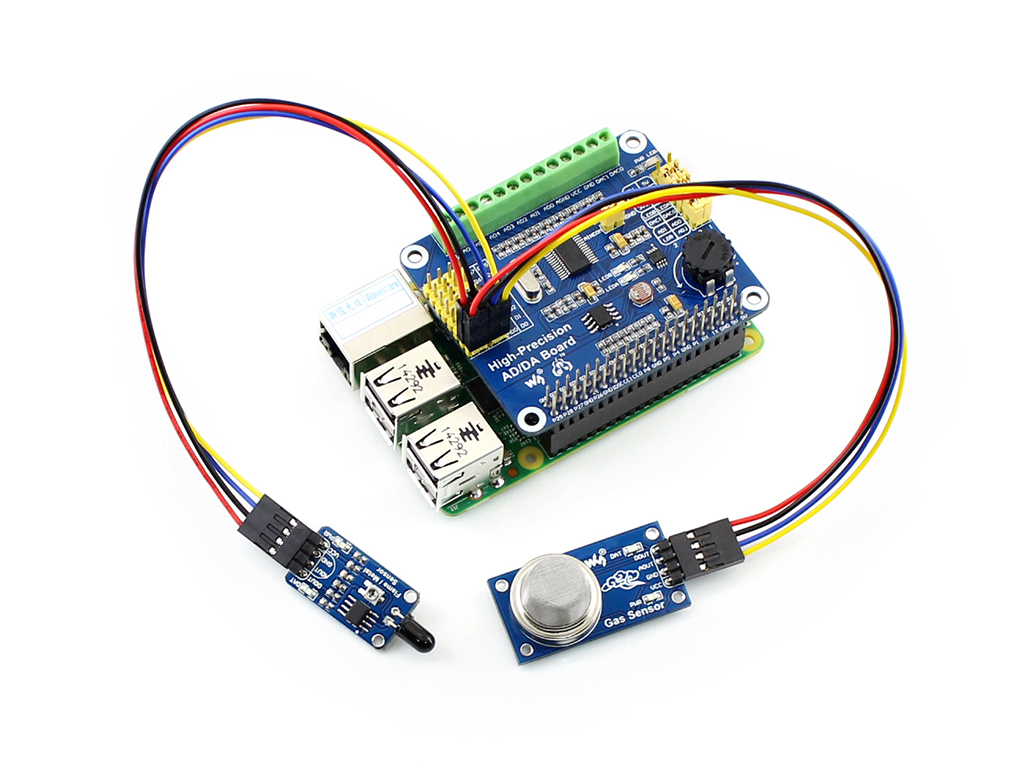

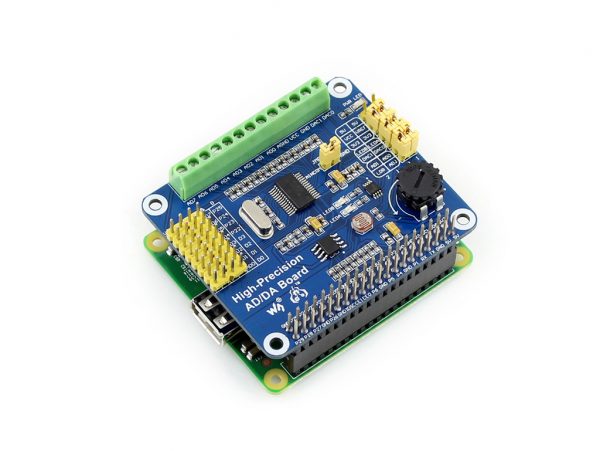

高精度AD/DA擴展板 連接示範

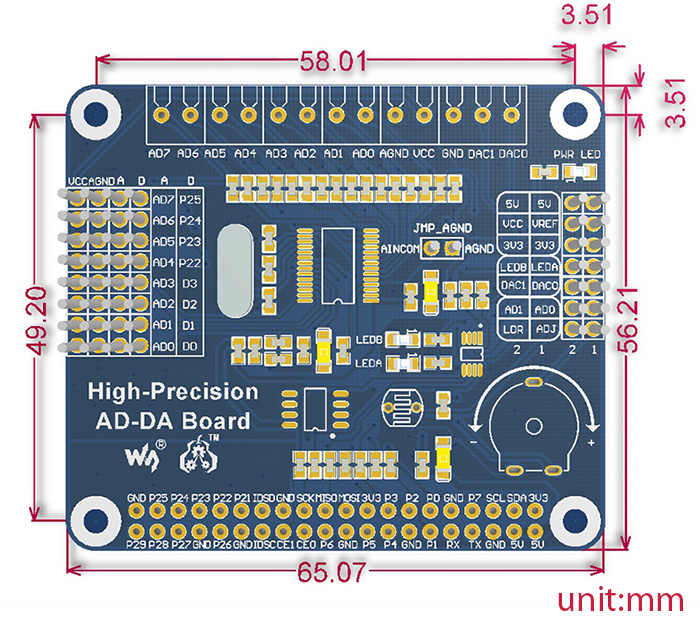

High-Precision AD/DA Board 尺寸



規格

  • 板載ADS1256晶片，8通道24位高精度ADC（4通道差分輸入），30ksps採樣速率
  • 板載DAC8532晶片，2通道16位高精度DAC
  • 板載排針封裝輸入接口，可接入模擬信號，兼容微雪傳感器接口標準，方便接入各種模擬傳感器模塊
  • 板載接線端子封裝輸入輸出接口，可接入模擬信號及數字信號，方便在各種場合使用
  • 自帶AD/DA檢測電路，方便觀察實驗現象



資源簡介

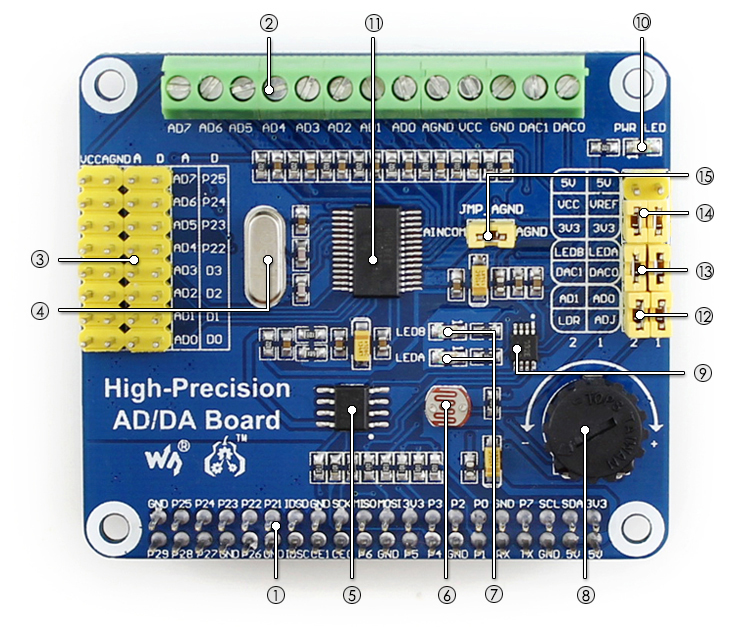

High-Precision AD/DA Board 高精度AD/DA擴展板 接口介紹

[ 擴展接口 ]

  1. Raspberry Pi GPIO接口
    方便接入樹莓派
  2. AD/DA輸入輸出接口（接線端子）
    方便在各種場合使用
  3. AD輸入接口（排針）
    方便接入各種傳感器模塊（兼容微雪傳感器接口標準）

[ 器件介紹 ]

  1. 7.68M晶振
  2. LM285-2.5
    提供ADC芯片工作基準電壓
  3. 光敏電阻
  4. LED輸出指示燈
  1. 10K電位器
  2. DAC8532
    16位高精度DAC，2通道輸出
  3. PWR LED
    電源指示燈
  4. ADS1256
    24位高精度ADC，8通道（4通道差分輸入）

[ 跳線設置 ]

  1. ADC測試跳線
  2. DAC測試跳線
  3. 電源配置跳線
  4. ADC參考地設置
    AD單端輸入時，AINCOM為參考端，可接地或外部參考電平



接口定義

引腳號 標識 描述
1、17 3.3V 電源正(3.3V電源輸入)
2、4 5V 電源正(5V電源輸入)
3、5、7、8、10、18、22、24、26、27、28、29、32、36、38、40 NC NC
6、9、14、20、25、30、34、39 GND 電源地
11 DRDY ADS1256數據就緒輸出，低電平有效
12 RESET ADS1256復位輸入
13 PDWN ADS1256 同步/關閉電源輸入，低電平有效
15 CS0 ADS1256片選，低電平有效
16 CS1 DAC8532片選，低電平有效
19 DIN SPI數據輸入
21 DOUT SPI數據輸出
23 SCK SPI時鐘信號
31、33、35、37 GPIO 外擴至傳感器接口



出貨清單

  1. High-Precision AD/DA Board × 1
  2. RPi銅柱包(2PCS套) × 1



Documents

wiki： www.waveshare.net/wiki/High-Precision_AD/DA_Board
