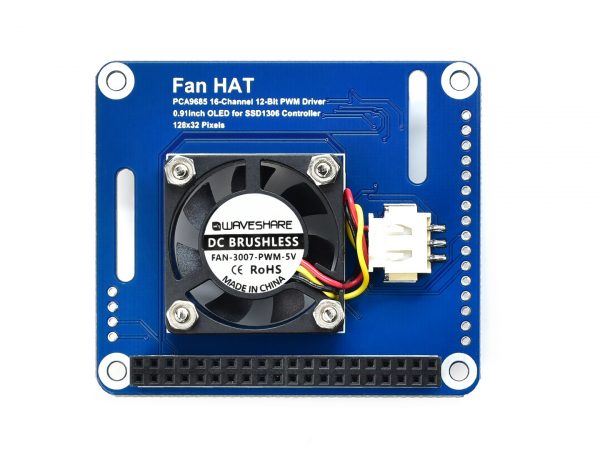

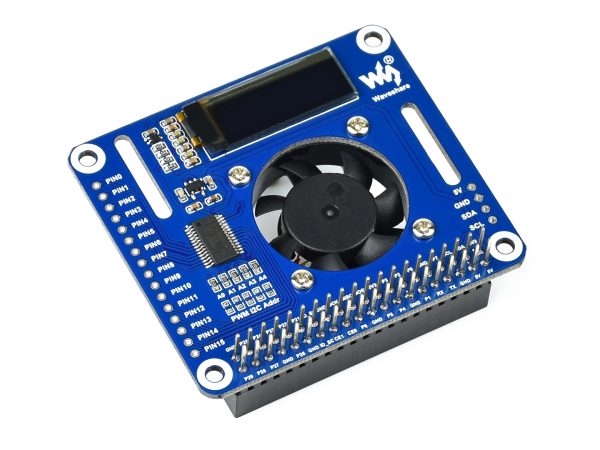

Fan HAT 樹莓派風扇擴展板 I2C控制轉速 PCA9685控制器 液晶顯示即時溫度 專為樹莓派設計

NT$857 NT$760 未稅

出貨不含樹莓派開發板

尚有庫存

貨號： 2010161842(B8-13) 分類： , 標籤： , , , ,
  • 商品說明

商品說明

Fan HAT 樹莓派風扇擴展板  I2C控制轉速 PCA9685控制器 即時顯示溫度驅動能力強 專為樹莓派設計

樹莓派風扇擴展板

樹莓派風扇擴展板

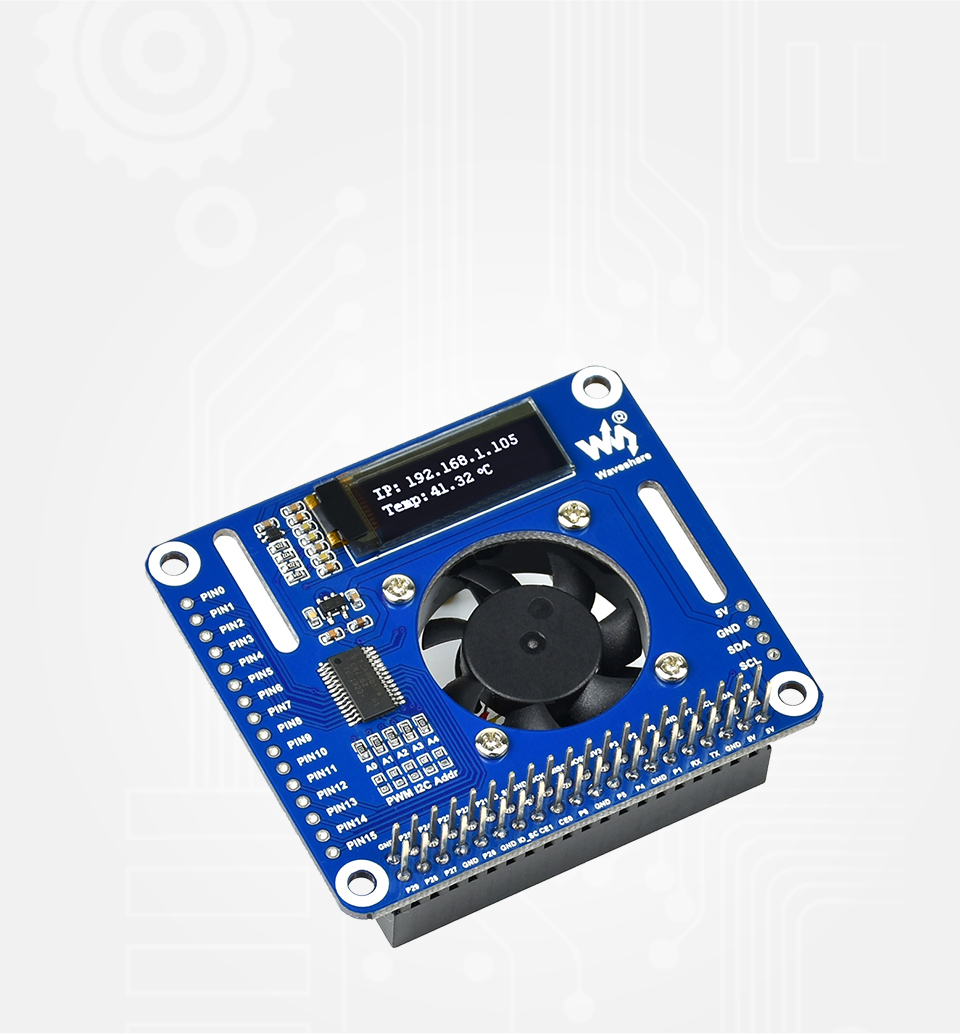

I2C智能調溫，即時顯示溫度和運行狀態

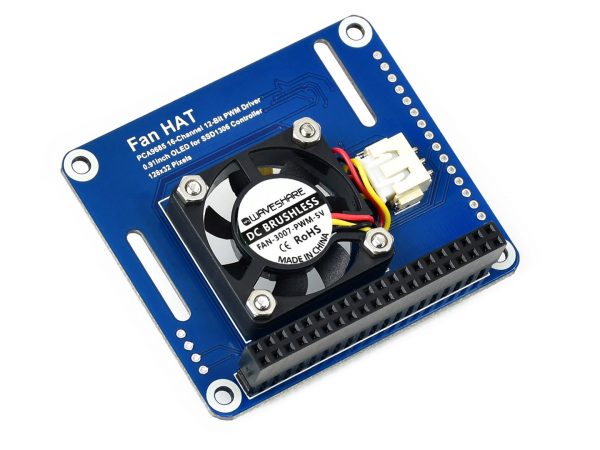

散熱風扇底部設計，散熱效果更好，不影響頂部疊加擴展板

Fan HAT 特性

  • • 基於Raspberry Pi 40pin GPIO接口，適用於Raspberry Pi系列主板
  • • 採用PCA9685作為風扇控制器，驅動能力強，PWM調溫更智能
  • • 採用0.91英寸OLED，128×32高分辨率，可實時顯示溫度或自定義顯示內容
  • • 採用3007規格的PWM可調速風扇，轉速高達8000轉/分鐘，風力強勁
  • • 支持實時讀取溫度並智能散溫，可重新編程定義
  • • 預留I2C接口，方便外接其他主控板
  • • 預留16路PWM輸出通道，方便外接驅動其他PWM設備
  • • 配套散熱片套裝，疊加使用，散熱效果更佳

Fan HAT 參數

供電電壓 5V 邏輯電壓 3.3V
驅動芯片 PCA9685 OLED驅動芯片 SSD1306
控制接口 I2C OLED分辨率 128*32
風扇PWM驅動佔空比 ≥25% OLED顯示顏色 白色
風扇轉速(Max) 8000轉/分鐘 OLED可視角度 大於160°

專為樹莓派設計

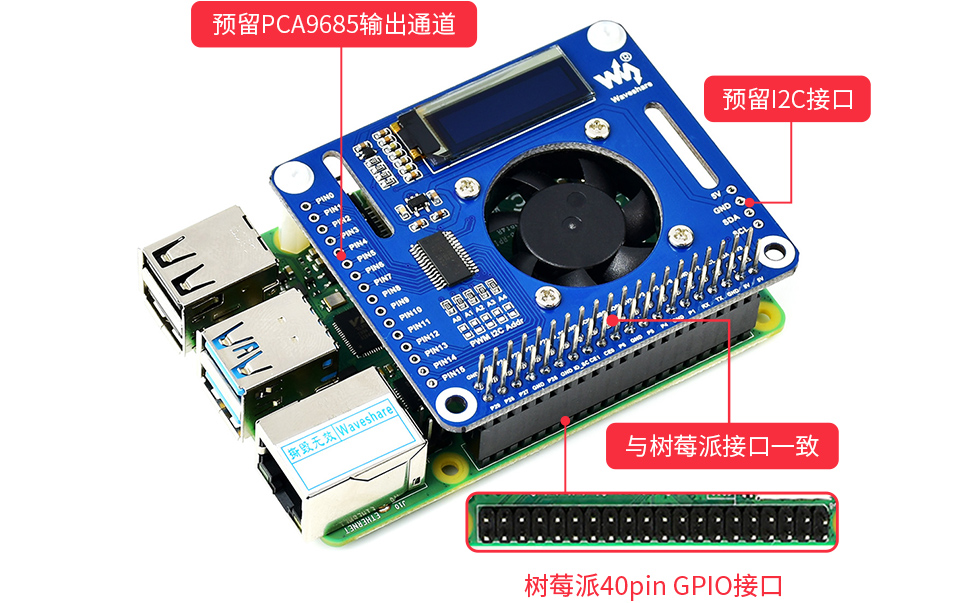

基於Raspberry Pi 40pin GPIO接口，適用於Raspberry Pi系列主板

樹莓派風扇擴展板接入Raspberry Pi圖示

出貨不含樹莓派開發板

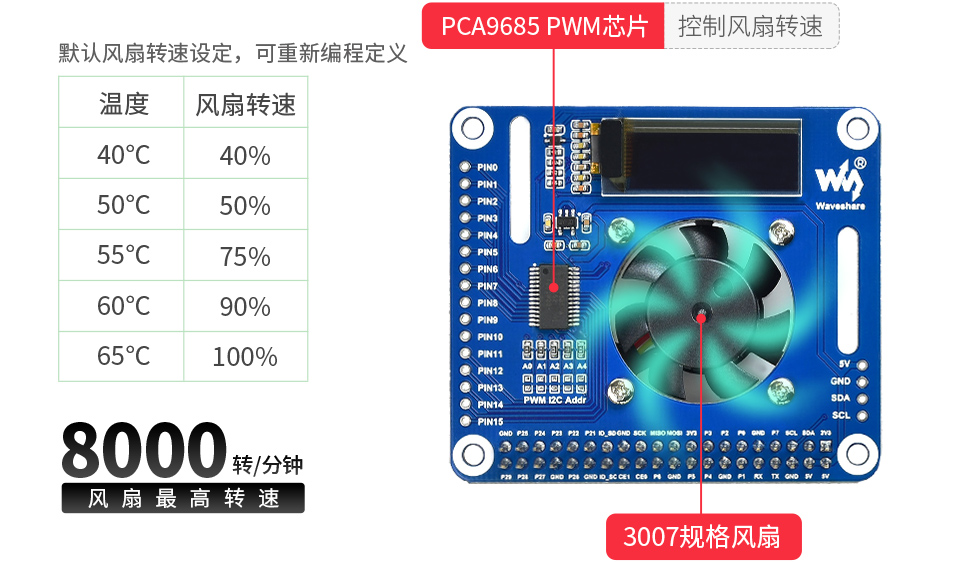

採用PCA9685作為風扇控制器

支持16路PWM輸出，驅動能力強，PWM調溫更智能
配套散熱片套裝，疊加使用，散熱效果更佳

樹莓派風扇擴展板板載排針輸入接口

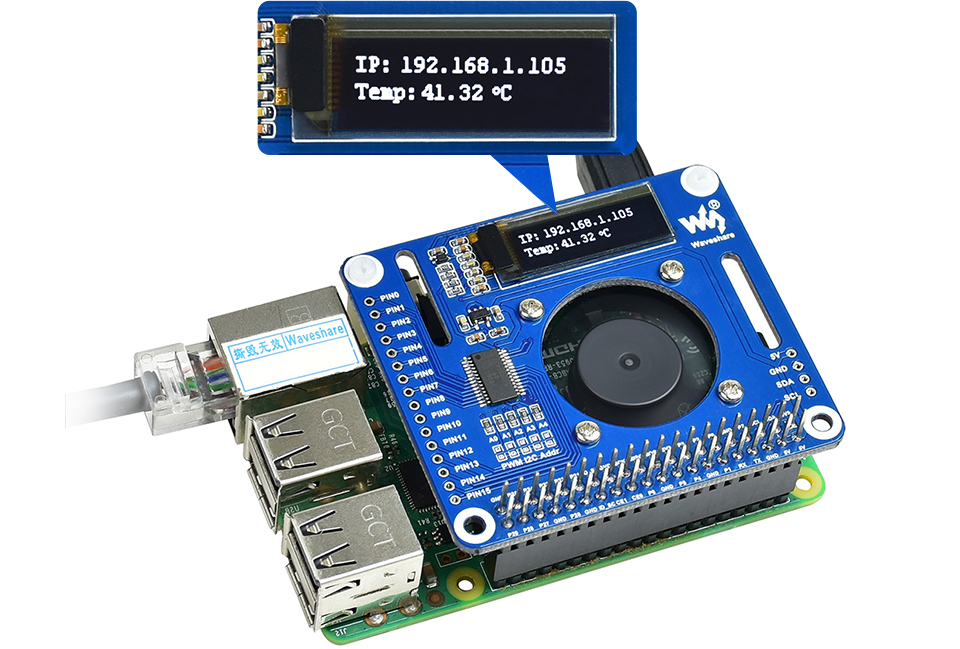

0.91英寸OLED顯示屏

128 × 32分辨率，I2C控制接口，可實時顯示主板溫度
或自定義顯示內容

樹莓派風扇擴展板板載接線端子輸入輸出接口

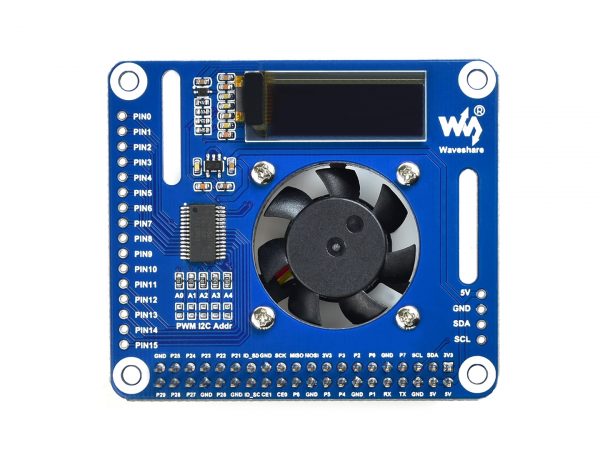

資源簡介

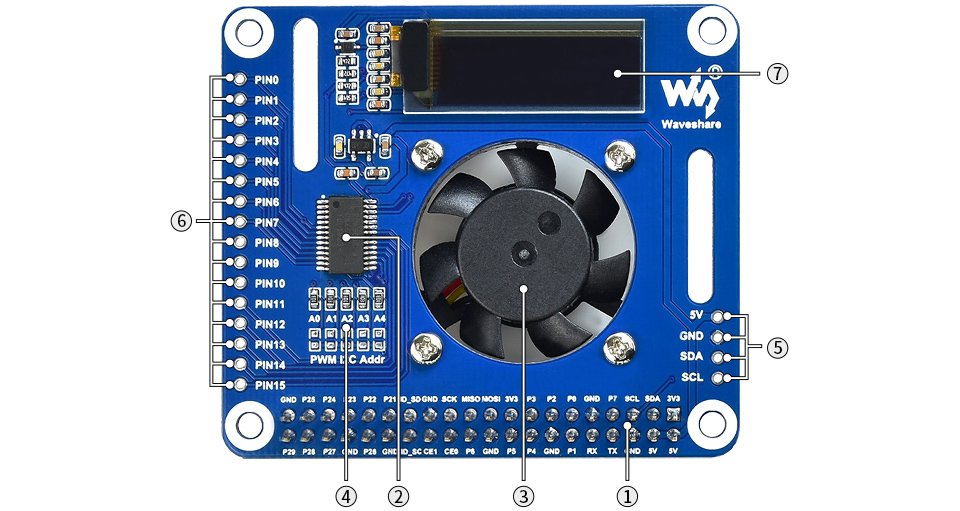

樹莓派風扇擴展板資源簡介

  1. 樹莓派40PIN GPIO接口
  2. PCA9685 PWM芯片
  3. 3007規格的PWM可調速風扇
  4. PCA9685 I2C地址設置焊點
  1. 預留I2C控制接口
  2. 預留PCA9685輸出通道
  3. 0.91英寸OLED顯示屏

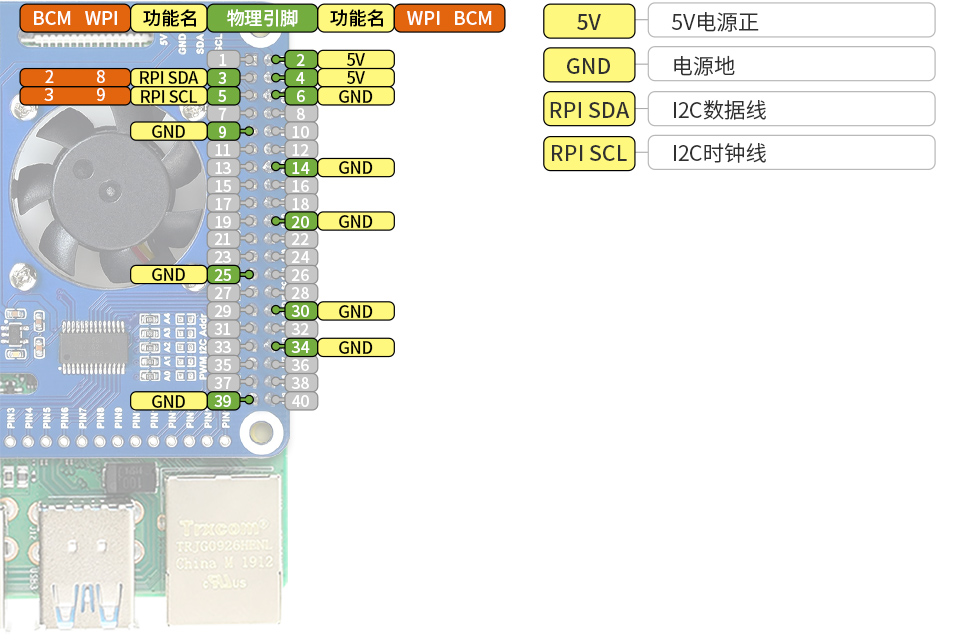

Fan HAT 接口定義

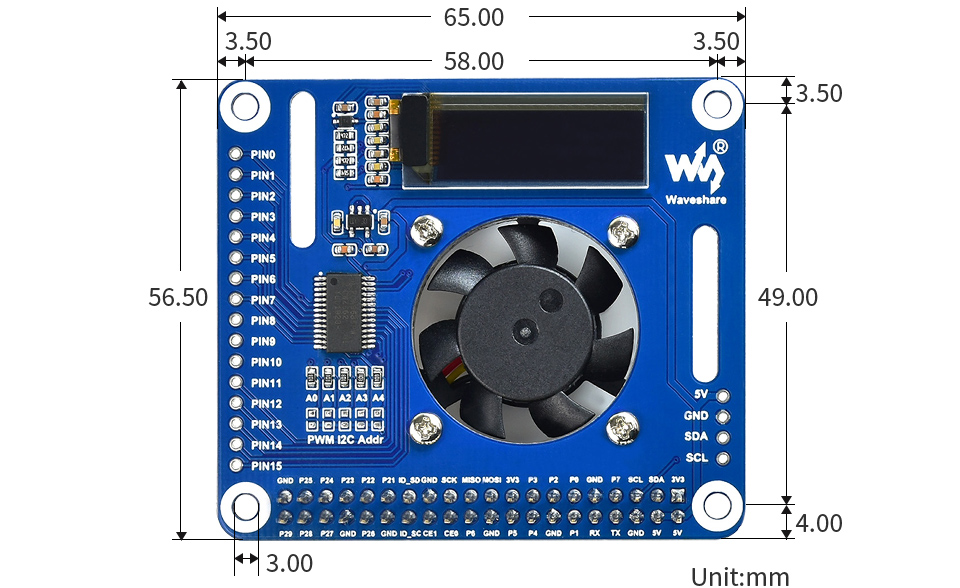

樹莓派風扇擴展板外形尺寸

Fan HAT外形尺寸

樹莓派風扇擴展板外形尺寸

出貨清單

  1. Fan HAT × 1
  2. PI4-HEATSINK-SET × 1
  3. 直排針× 1
  4. 螺絲包× 1



Documents

https://www.waveshare.net/wiki/Fan_HAT
