樹莓派雙通道隔離型CAN總線擴展板 MCP2515與SN65HVD230雙芯片組合 內置多種保護電路

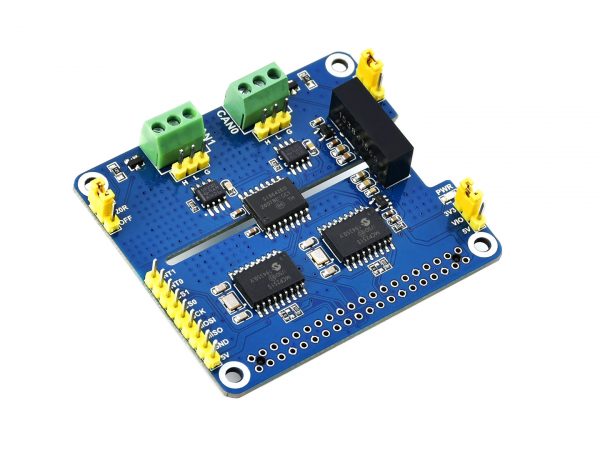

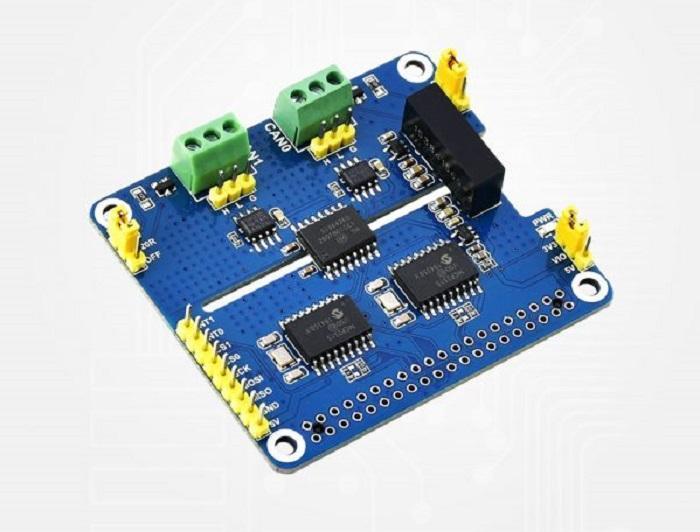

樹莓派雙通道CAN總線擴展板
雙通道隔離型CAN總線擴展板,帶多種保護電路
特性
- • 採用MCP2515與SN65HVD230雙芯片組合方案,支持2路CAN接口通信
- • 板載一體式電源隔離,可提供穩定的隔離電壓,隔離端無須額外供電
- • 板載數字隔離芯片,信號隔離通信更安全、穩定性更好、抗干擾性更強
- • 板載SM24CANB(瞬態電壓抑制管),防靜電和瞬態尖峰電壓
- • 板載電平轉換電路,可通過跳線帽切換3.3V/5V的工作電平
- • 板載120Ω終端電阻,可通過跳線帽設置使能

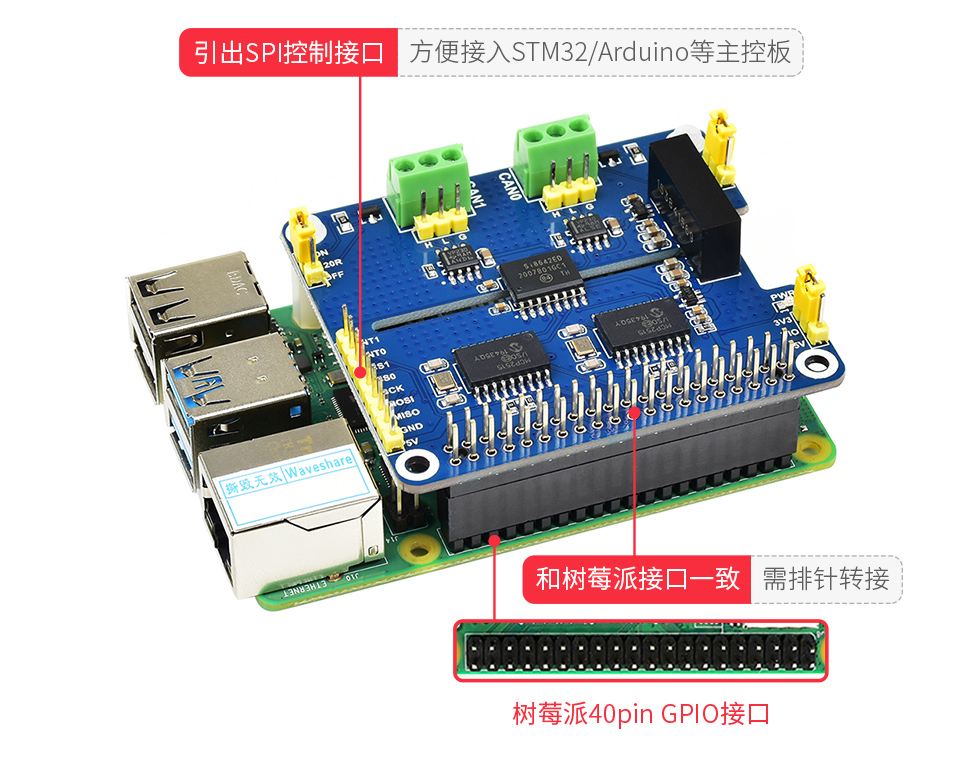

- • 引出SPI控制接口,方便接入STM32/Arduino等主控板
參數
CAN控制器 | MCP2515 | 供電電壓 | 5V |
---|---|---|---|
CAN收發器 | SN65HVD230 | 邏輯電壓 | 3.3V/5V |
通信方式 | SPI | 產品尺寸 | 65mm × 56.5mm |
我主要做什麼?
還為樹莓派沒有CAN接口而煩惱?想要隔離抗干擾性更強CAN接口?
那麼,找我就對了,我就是為它量身定做的。
接入Raspberry Pi系列主板
基於Raspberry Pi 40pin GPIO接口,適用於Raspberry Pi系列主板
支持2路CAN接口通信

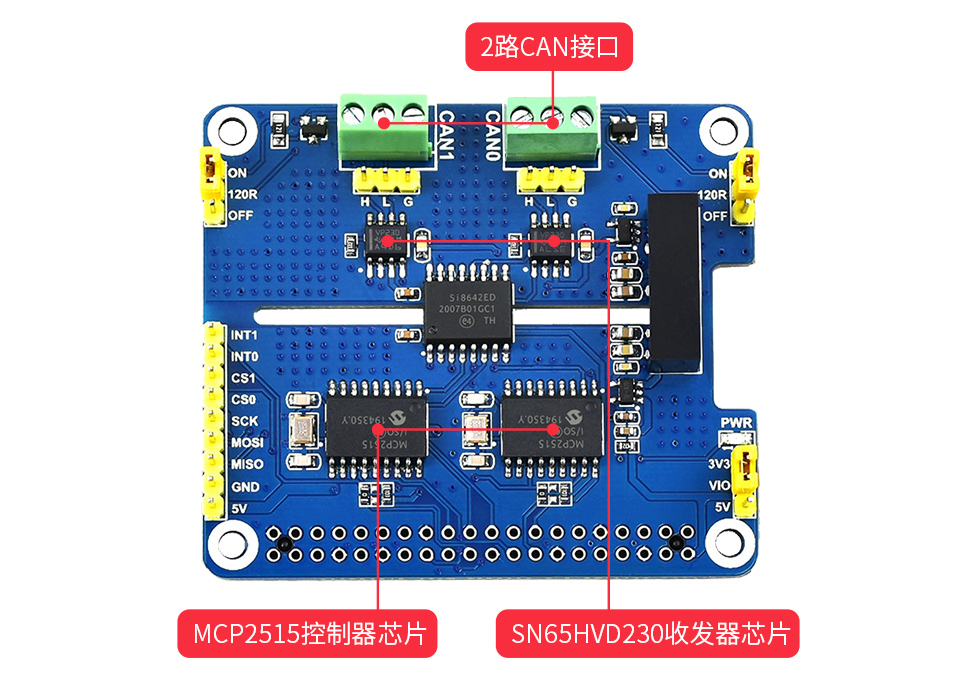

使用CAN控制器MCP2515,搭配收發器SN65HVD230
帶電氣隔離電路,通信更安全可靠

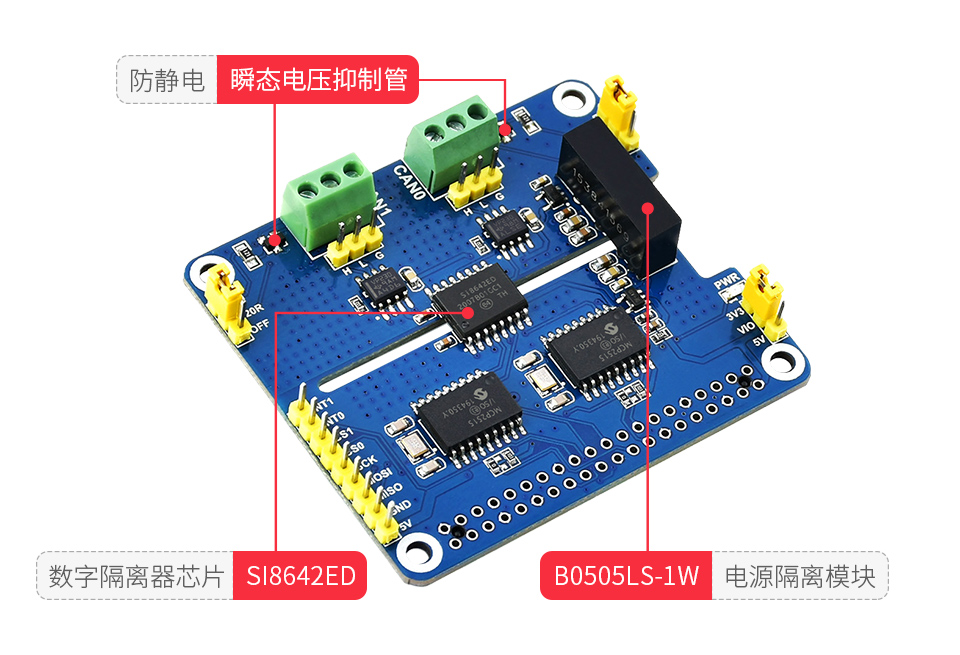

還板載了SM24CANB(瞬態電壓抑制管),防靜電和瞬態尖峰電壓

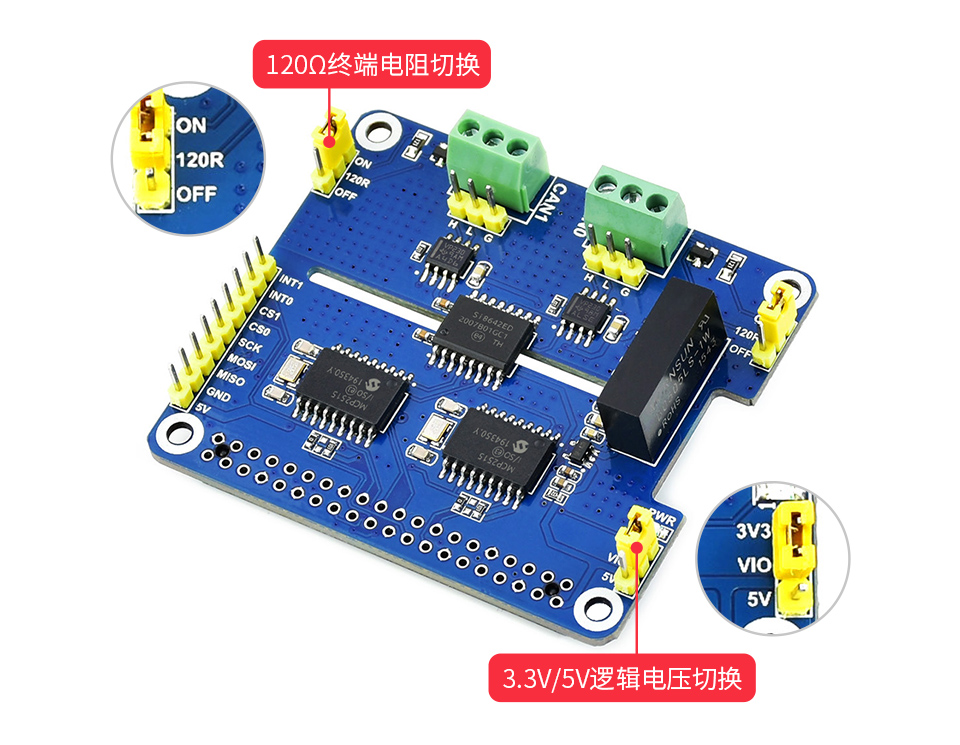

靈活方便的跳線帽設置方式
板載電平轉換電路,可通過跳線帽切換3.3V/5V的工作電平
板載120Ω終端電阻,可通過跳線帽設置使能
資源簡介
芯片簡介
- MCP2515控制器芯片
- SN65HVD230收發器芯片
- SI8642ED數字隔離器芯片
- RT9193-33電源芯片
- B0505LS-1W電源隔離模塊
- SM24CANB瞬態抑制二極管陣列

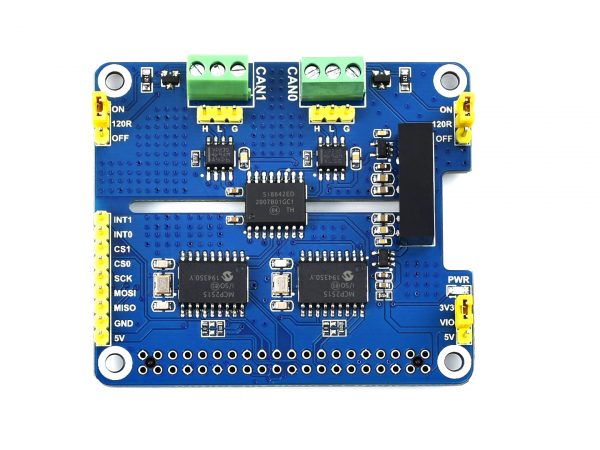

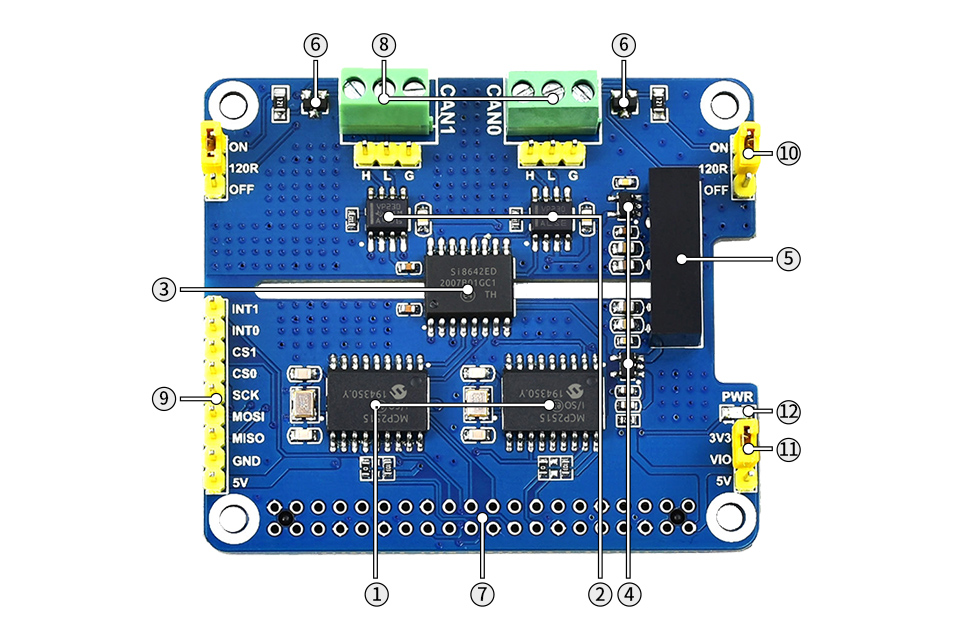

其他資源
- Raspberry Pi GPIO接口
- CAN總線接口
- MCU控制接口
- 120Ω終端電阻切換
- 3.3V/5V邏輯電壓切換
- 電源指示燈

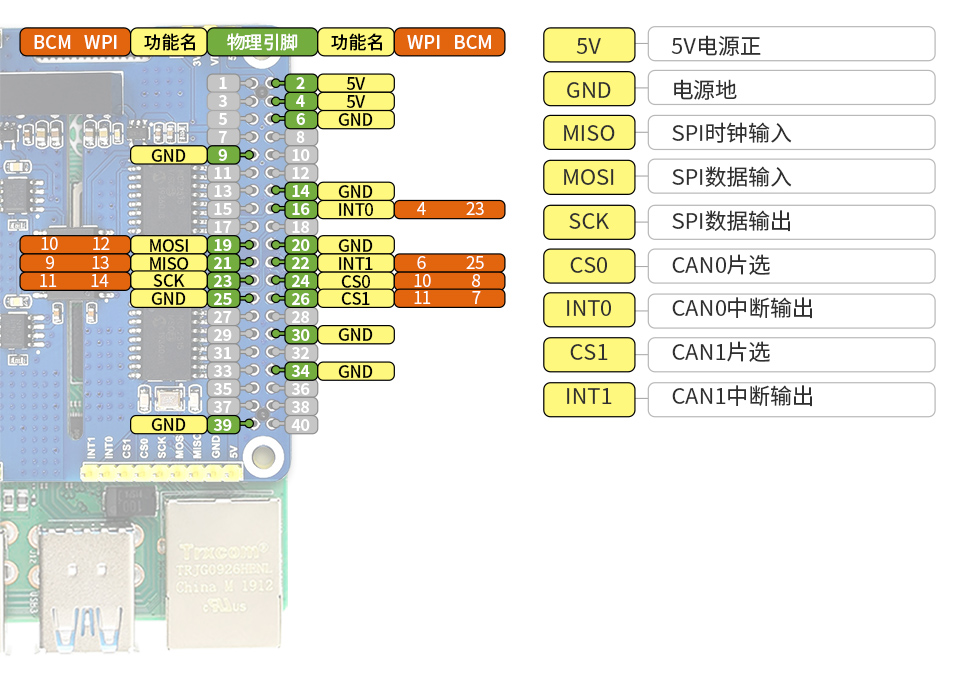

接口定義

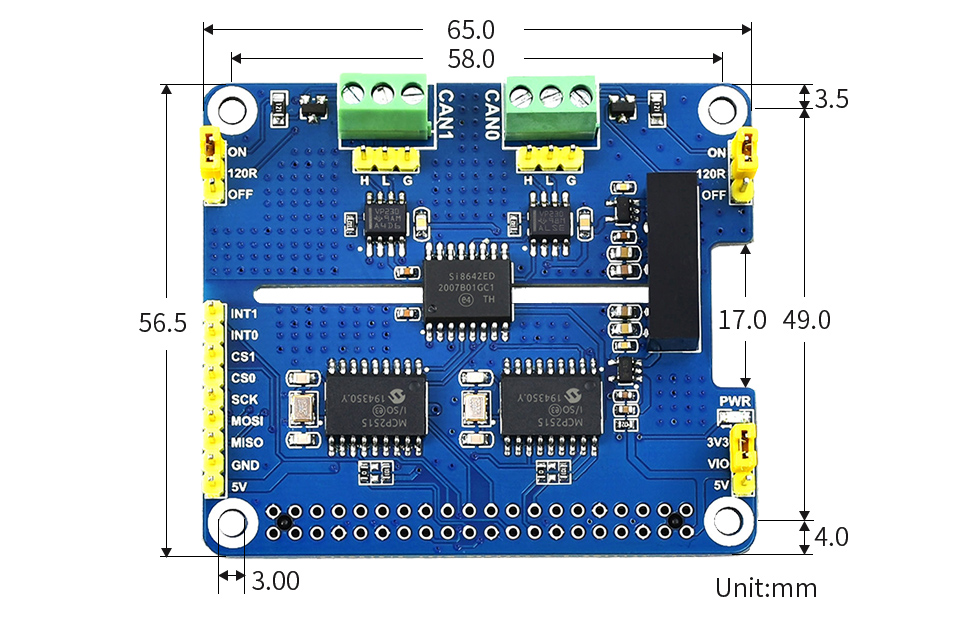

外形尺寸
出貨清單
- 2-CH CAN HAT × 1
- RPi螺柱包(2PCS套) × 1
- 2×20PIN長排座× 1
Documents
http://www.waveshare.net/wiki/2-CH_CAN_HAT
