攀藤 G5 PMS5003 PM1.0 PM2.5 PM10 粉塵濃度感測器 附轉接板+連接線

NT$952 NT$660 未稅

攀藤 G5 PMS5003 PM1.0 PM2.5 PM10 濃度及顆粒數感測器

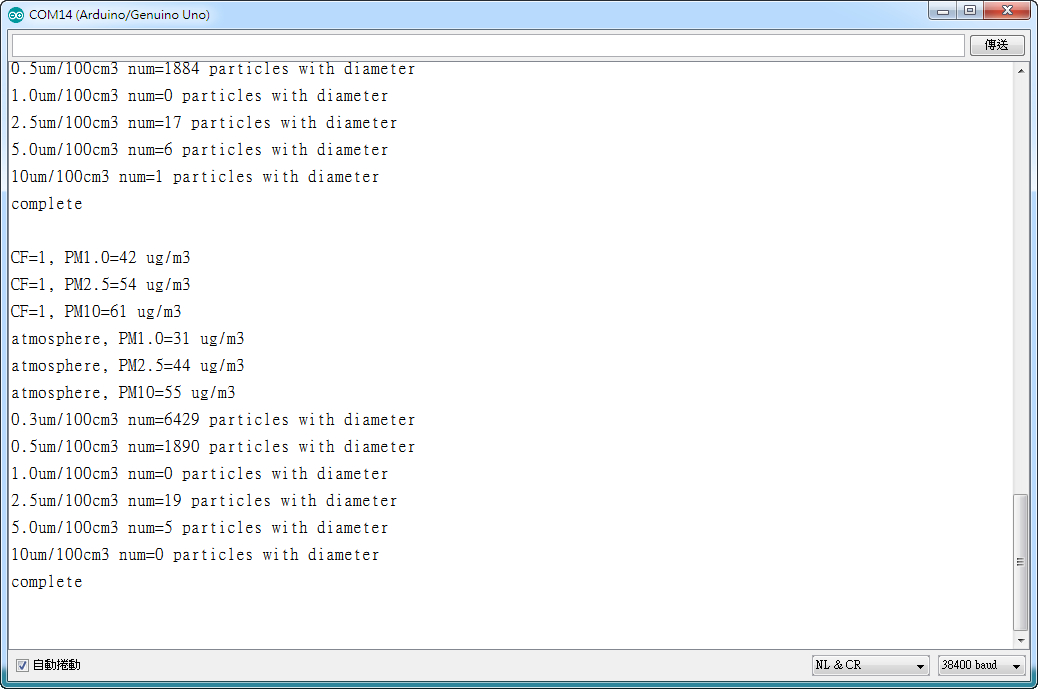

附上詳細 Arduino 專案範例碼,可以完整顯示 美標,PM1.0 PM2.5 PM10 國標 PM1.0 PM2.5 PM10, 跟各詳細的 0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數

攀藤 G5 PMS5003  粉塵濃度感測器 是一款數字式通用顆粒物濃度傳感器,可以用於獲得單位體積內空氣中懸浮顆粒物的質量和數量,並以數字接口形式輸出。本傳感器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀器儀表或環境改善設備,為其提供及時準確的濃度數據。

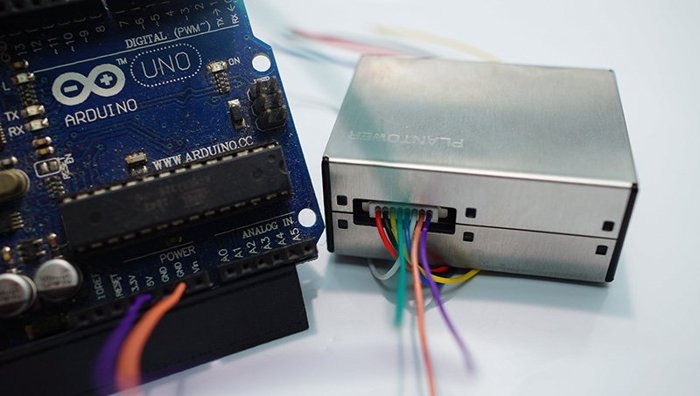

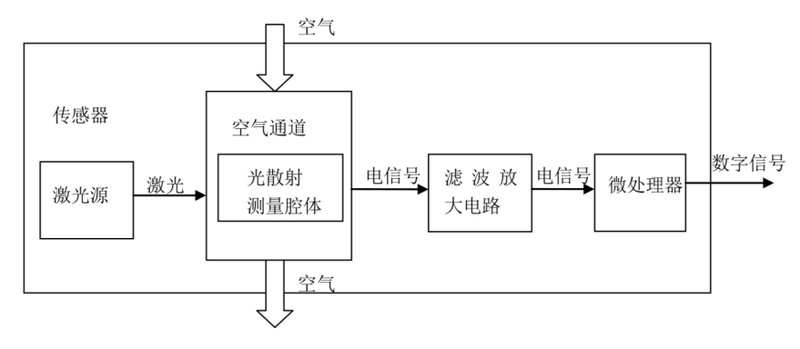

本傳感器採用激光散射原理。即令激光照射在空氣中的懸浮顆粒物上產生散射,同時在某一特定角度收集散射光,得到散射光強隨時間變化的曲線。進而微處理器利用基於米氏(MIE )理論的算法,得出顆 粒物的等效粒徑及單位體積內不同粒徑的顆粒物數量。

尚有庫存

貨號: 2135487(B3-13) 分類: 標籤: , , , , ,
  • 商品說明

商品說明

攀藤 G5 PMS5003 PM1.0 PM2.5 PM10 粉塵濃度及顆粒數感測器

附上詳細 Arduino 專案範例碼,可以完整顯示 美標,PM1.0 PM2.5 PM10  國標 PM1.0 PM2.5 PM10, 跟各詳細的 0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數

攀藤 G5 PMS5003 是一款數字式通用顆粒物濃度傳感器,可以用於獲得單位體積內空氣中懸浮顆粒物的質量和數量,並以數字接口形式輸出。本傳感器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀器儀表或環境改善設備,為其提供及時準確的濃度數據。

攀藤 G5 PMS5003 傳感器採用激光散射原理。即令激光照射在空氣中的懸浮顆粒物上產生散射,同時在某一特定角度收集散射光,得到散射光強隨時間變化的曲線。進而微處理器利用基於米氏(MIE )理論的算法,得出顆 粒物的等效粒徑及單位體積內不同粒徑的顆粒物數量。

Plantower 系列是目前較受歡迎的PM2.5感測模組,採用雷射散射原理量測,最小量測粒徑0.3um,依據空氣中不同的懸浮顆粒個數,推算灰塵的質量濃度,體積小、接線簡單、數據詳細、穩定是此模組的特色,外觀設計上,出入風口在同一側,配置安裝容易。其量測數據種類更多達12種,包含:PM1.0、2.5、10 的濃度數值 ( ug/m3 ) 與 0.1升空氣中,直徑在0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數。



攀藤 G5 PMS5003 PM1.0 PM2.5 PM10 粉塵濃度感測器   點擊本處查看官方技術文件手冊



攀藤 G5 PMS5003
攀藤 G5 PMS5003 PM1.0 PM2.5 PM10 粉塵濃度感測器

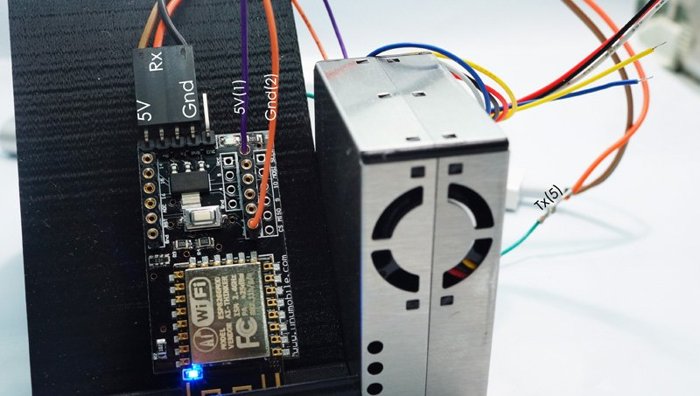

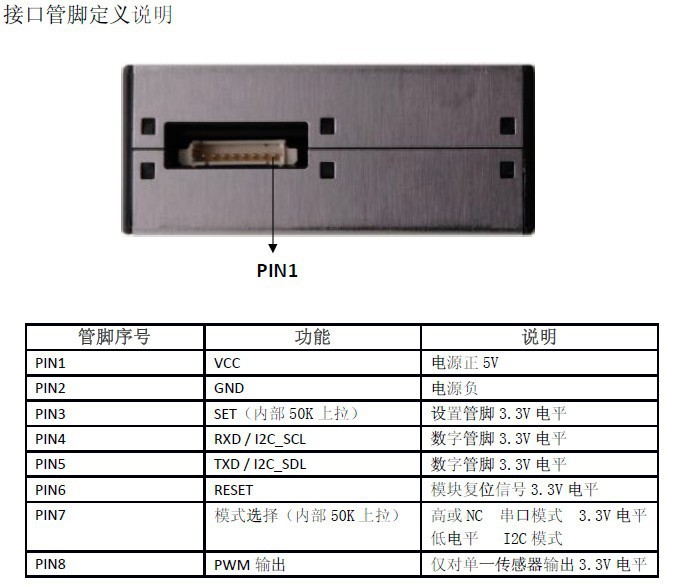

腳位定義P1 : VCC +5V
P2 : GND
P3 : SET 3.3V
P4 : RXD/I2C_SCL
P5 : TXD/I2C_SDL
P6 : RESET (低電位觸發)
P7 : MODE (高或NC : UART,低電位 : I2C)
P8 : PWM

特性

》六面屏蔽,資料更穩定
》可拆結構,便於清理
》UART通訊 3.3V
》輸出 PM1.0 PM2.5 PM10 濃度 ug/m3 以及顆粒物個數
》高 2.1CM 長 5CM 寬3.5CM

技術指標

》雷射散射法
》最小直徑 0.3 um

資料格式



》BAUD : 9600
》長度 : 32 Byte

固定開頭 0x42 0x4d 0x00 0x1c
CF = 1 時標準顆粒物 PM1.0 2.5 10 0x00 0x45 0x00 0x62 0x00 0x6b

大氣環境下 PM1.0 2.5 10 0x00 0x45 0x00 0x62 0x00 0x6b

0.1升空氣中直徑在 0.3um 的顆粒物個數 0x2d 0xa2 (11682)
0.1升空氣中直徑在 0.5um 的顆粒物個數 0x0a 0xf8 (2808)
0.1升空氣中直徑在 1.0um 的顆粒物個數 0x01 0xb2 (434)
0.1升空氣中直徑在 2.5um 的顆粒物個數 0x00 0x2e (46)
0.1升空氣中直徑在 5.0um 的顆粒物個數 0x00 0x04 (4)
0.1升空氣中直徑在 10 um 的顆粒物個數 0x00 0x03 (3)



0.3、0.5、1.0、2.5、5.0、10um以上的顆粒數

PLANTOWER PMS5003 AIR QUALITY SENSOR

Plantower PMS5003 is a laser dust sensor. Sensor uses laser light scattering principle to measure value of dust particles suspended in the air. Sensor provides precise and reliable reading of PM2.5 value.

Specification:

  • Supply voltage: from 4.5 V to 5.5 V
  • Power consumption (work): below 100 mA
  • Power consumption (standby): below 200 μA
  • Sensitivity:
    • 50% – 0.3 μm
    • 98% – 0.5 μm and larger
  • Resolution: 1 μg/m³
  • Work temperature: od -10 °C do 60 °C
  • Humidity (work): 0-99%
  • Size: 50 x 38 x 21 mm

Set includes:

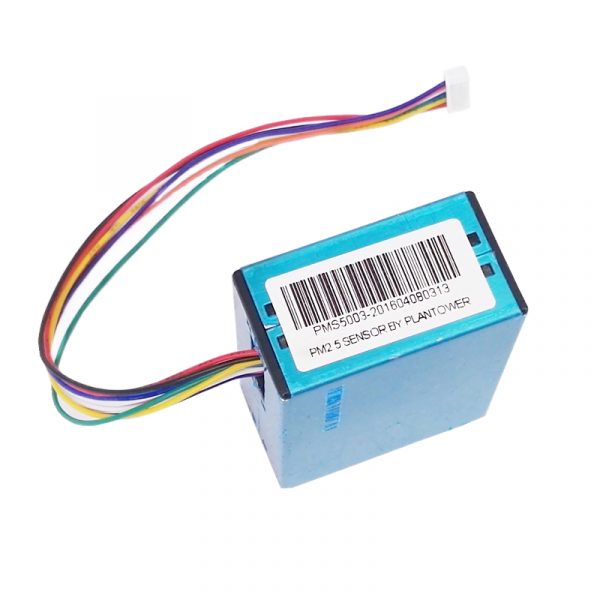

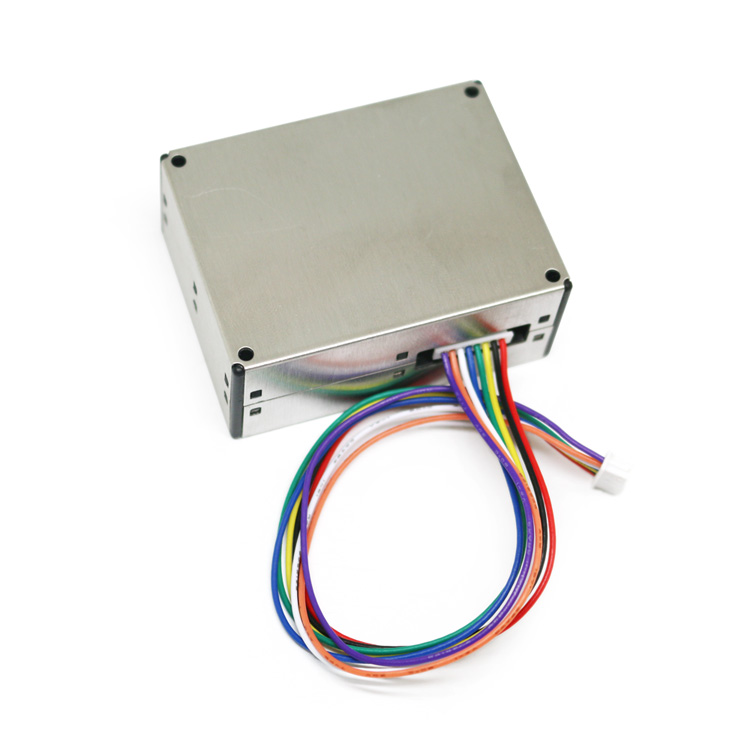

  • PMS5003 sensor (covered with protective film)
  • Cable

Pinout:

Pin 1 from inside. Pin 8 on the outside. 8-pin connector (1.25mm raster).

Pin Function Description Remarks
1 VCC Supply voltage 5V 4.5 – 5.5V
2 GND Ground
3 SET HIGH or SUSPENDED – work mode
LOW – sleep mode
3.3V logic
4 RXD UART/TTL data recieve 3.3V logic
5 TXD UART/TTL data transmit 3.3V logic
6 Reset LOW to reset 3.3V logic
7 NC Not connected
8 NC Not connected

什麼是 PM2.5

在維基百科的定義 懸浮粒子 (Atmospheric particulate matter, particulate matter (PM), particulates),在環境科學中,特指懸浮在空氣中的固體顆粒或液滴,是空氣污染的主要來源之一。其中,空氣動力學直徑(以下簡稱直徑)小於或等於10微米 (µm)的懸浮粒子稱為可吸入懸浮粒子(PM10);直徑小於或等於2.5微米的懸浮粒子稱為細懸浮粒子(PM2.5)。懸浮粒子能夠在大氣中停留很長時間,並可隨呼吸進入體內,積聚在氣管或肺中,影響身體健康。

那麼如何去計算呢? 在行政院環境保護署也提供了 細懸浮微粒(PM2.5)指標。依據指標的定義如下:

即時細懸浮微粒(PM2.5)指標計算方式 : 0.5 × 前12小時平均 + 0.5 × 前4小時平均 (前4小時3筆有效,前12小時8筆有效)
