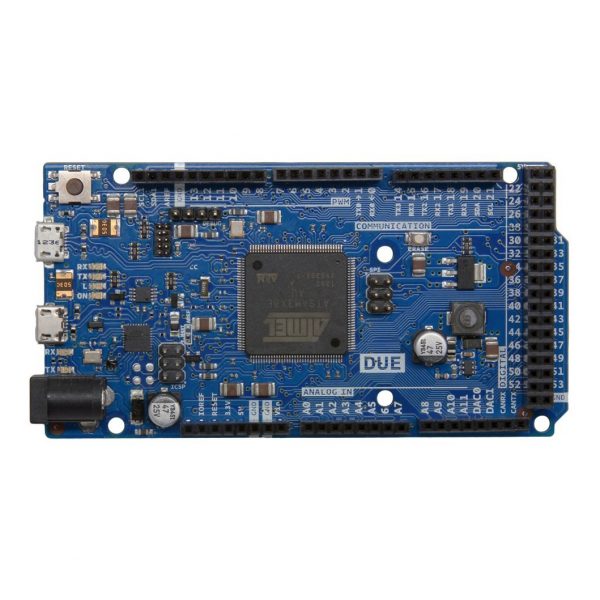

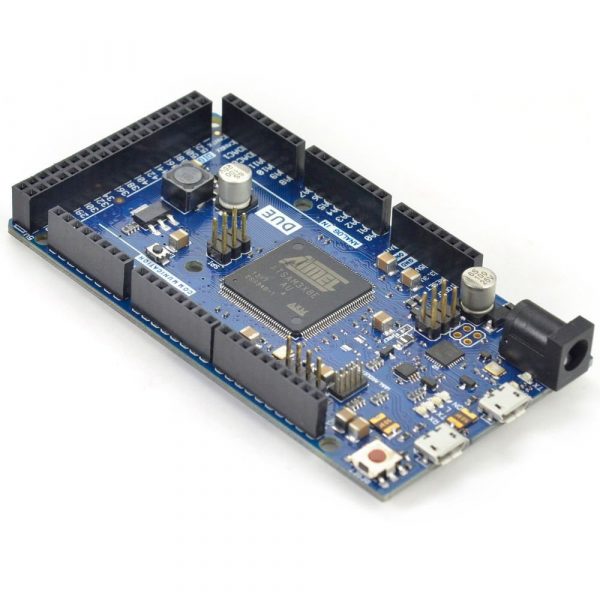

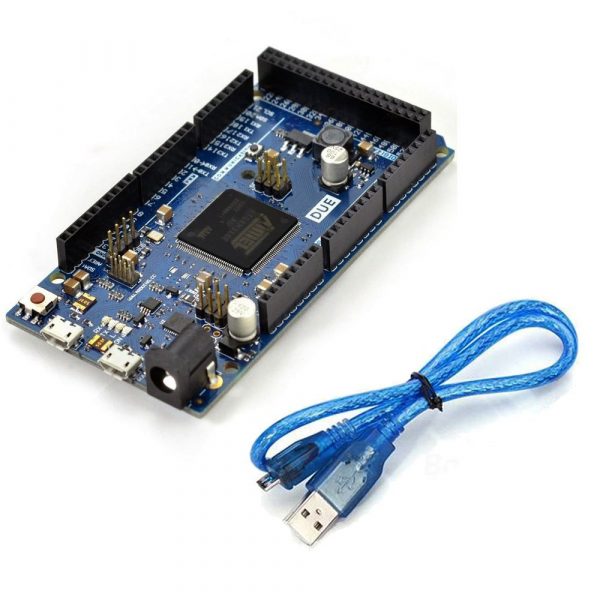

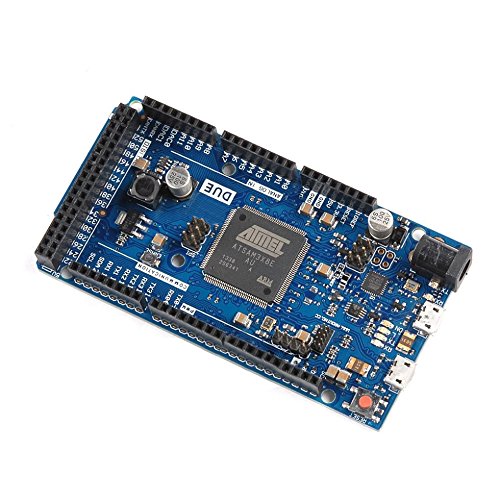

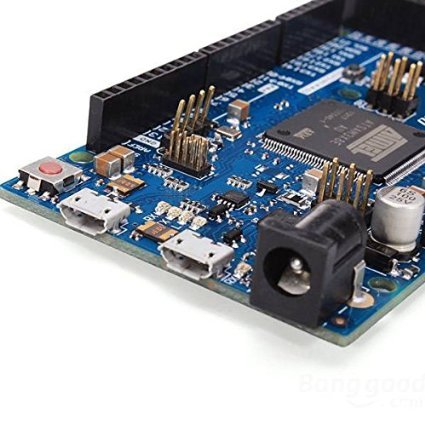

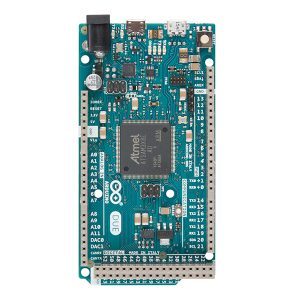

副廠 DUE R3 ARM 32位 開發板 (完全相容 Arduino) / Atmel SAM3X8E / 附 micro USB線

商品說明

Arduino Due 是 Arduino 家族新的微控制器板，這是首個採用 32 位 ARM 處理器的開發板，Atmel SAM3X8E ARM Cortex-M3 MCU 提升了所有標準的 Arduino 功能，同時增加更多新特性。
Arduino Due 提供 54 個數字輸入輸出管腳（其中 12 個可用於 PWM 輸出，支持可選分辨率），12 個模擬輸入，4個 UARTs（硬件串口）和兩個 DAC 輸出（數模轉換），84 MHz 晶振，兩個 USB 口，一個電源插口，一個 ICSP 頭，一個 JTAG 頭和一個 Reset 按鈕。I/O 管腳最大可提供 3.3v 電源，注意 5 伏電壓會損壞開發板。

Arduino Due 是一塊基於 Atmel SAM3X8E CPU的微控制器板.它是第一塊基於32位ARM的Arduino. 和之前的ArduinoMega非常類似，它有54個數字IO口（其中12個可用於PWM輸出），12個模擬輸入口，4路UART硬件串口。但是它的時鐘頻率達到84 MHz, 還有一個USB OTG接口, 兩路DAC（模數轉換），兩路TWI。Arduino Due最大的變化是它的工作電壓為3.3V。IO口可承載電壓也為3.3V。因此它不兼容原來的為5V設計的Shield和外設。不恰當的連接5V電源和外設可能會燒燬Arduino DUE，請在使用前檢查好電壓。
ARM核心的優勢
使用32位ARM核心的Due相較於以往的使用8位AVR核心的其他Arduino更強大。
主要的差別有：

• 32位核心在一個時鐘能處理32位的數據
• 84Mhz的CPU時鐘頻率
• 96 KBytes的SRAM
• 512 KBytes的Flash
• 一個DMA控制器, 能減輕CPU做大量運算時的壓力

技術規格

• 控制器 AT91SAM3X8E
• 工作電壓 3.3V
• 輸入電壓（推薦） 7-12V
• 輸入電壓（極限） 6-20V
• 數字I/O引腳 54 (其中12路PWM輸出)
• 模擬輸入口 Pins 12
• 模擬輸出口 Pins 2 (DAC)
• IO口總輸出電流 130 mA
• 3.3V端口輸出能力 800 mA
• 5V端口輸出能力 800 mA
• Flash 512 KB （所有空間都可以儲存用戶程序）
• SRAM 96 KB (兩個部分: 64KB and 32KB)
• 時鐘速率 84 MHz

存儲空間

SAM3X有512 KB (兩塊256 KB)用於存儲用戶程序的Flash存儲空間。ATMEL在生產芯片時，已經將bootloader預燒寫進了ROM裡。 SRAM有96 KB，由兩個連續空間64 KB和32 KB組成. 所有可用存儲空間 (Flash, RAM 和 ROM) 都可以直接尋址。你可以通過板子上的擦寫按鈕，擦除SAM3X 的 Flash 中的數據。 這個操作將刪除當前加載的項目。 在通電狀態下，按住擦寫按鈕幾秒鐘，即可擦寫。

輸入和輸出
•Digital I/O: pins from 0 to 53
•使用pinMode(), digitalWrite(), anddigitalRead() 函數，每一個IO都可以作為輸入輸出端口。他們工作在3.3V。每一個IO都可以輸出 3 mA 或者 15 mA電流，或者輸入6 mA 或者 9 mA電流。他們也都有100K 歐 的內部上拉電阻 (默認狀態下不上拉)。另外,一些引腳有特殊功能：
•Serial: 0 (RX) and 1 (TX)
•Serial 1: 19 (RX) and 18 (TX)
•Serial 2: 17 (RX) and 16 (TX)
•Serial 3: 15 (RX) and 14 (TX)
•PWM: 引腳 2 to 13 使用analogWrite()函數提供8位的 PWM 輸出. 可以通過analogWriteResolution() 函數改變PWM輸出精度。
•SPI: SPI接口 (在其他arduino上稱作ICSP接口) 可以通過SPI庫是SPI接口用於通信。SPI 引腳已經引出到了6針接口位置, 可以和 Uno、Leonardo、Mega2560兼容. 這個SPI針僅用於和其他SPI設備通信，不能用於 SAM3X 的程序燒寫。Due的SPI可以通過Due專用的擴展庫來使用其高級特性。
•CAN: CANRX 和 CANTX 硬件支持CAN，但Arduino目前的IDE並不提供該API
•TWI 1: 20 (SDA) 和 21 (SCL)
•TWI 2: SDA1 和 SCL1. 支持使用Wire庫來進行TWI通信
•模擬輸入: A0 到 A11 Arduino Due有12路模擬輸入端, 每一路都有12位精度（0-4095）。默認情況下, 模擬輸入精度為10位, 和其他型號的 Arduino 控制器一樣。通過analogReadResolution()你可以改變ADC的採樣精度. Due的 analog inputs引腳測量範圍為 0 至 3.3V。如果測量高於3.3V電壓，可能會燒壞 SAM3X。analogReference() 函數在Due上是無效的.
•AREF 引腳通過一個電阻橋接到 SAM3X 模擬參考腳. 如果要使用 AREF 腳, 你需要先從PCB上拆下BR1這個電阻。
•DAC1 and DAC2 通過analogWrite() 函數提供12位精度的模擬輸出 (4096個等級) . 可以通過Audio庫創建音頻輸出。
詳細配置信息：

• Microcontroller AT91SAM3X8E
• Operating Voltage 3.3V
• Input Voltage (recommended) 7-12V
• Input Voltage (limits) 6-20V
• Digital I/O Pins 54 (of which 12 provide PWM output)
• Analog Input Pins 12
• Analog Outputs Pins 2 (DAC)
• Total DC Output Current on all I/O
• DC Current for 3.3V Pin 800 mA
• DC Current for 5V Pin 800 mA
• SRAM 96 KB (64 + 32 KB)
• Clock Speed 84 MHz

資料：https://store.arduino.cc/usa/due
