GPS Mini 高精度 NEO-6M / NEO-7M / NEO-7N 可擴充雙天線定位模組
NT$380 – NT$400 未稅
是一款高性能GPS定位模組。模組自帶可充電後備電池(支援溫啟動或暖開機,後備電池在主電源斷電後,可以維持半小時左右的GPS接收資料保存)。模組通過串口與外部系統連接,串口串列傳輸速率:4800、9600(預設)、38400、57600等不同速率,相容5V/3.3V單片機系統,可以非常方便的與您的產品進行連接。
NEO-7N模組【焊直排針】
NEO-6M / NEO-7M 【焊彎排針】
- 商品說明
商品說明

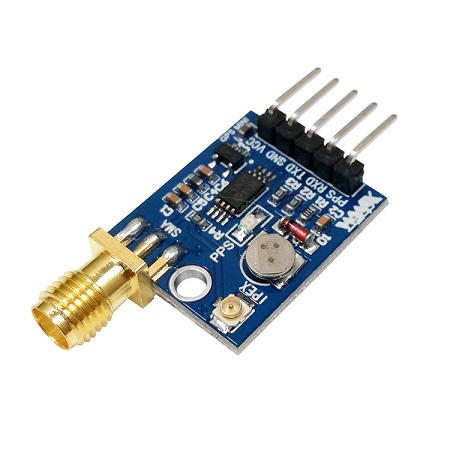

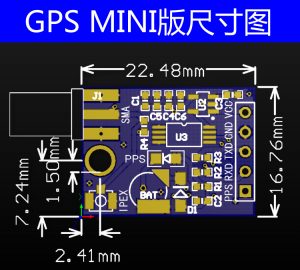

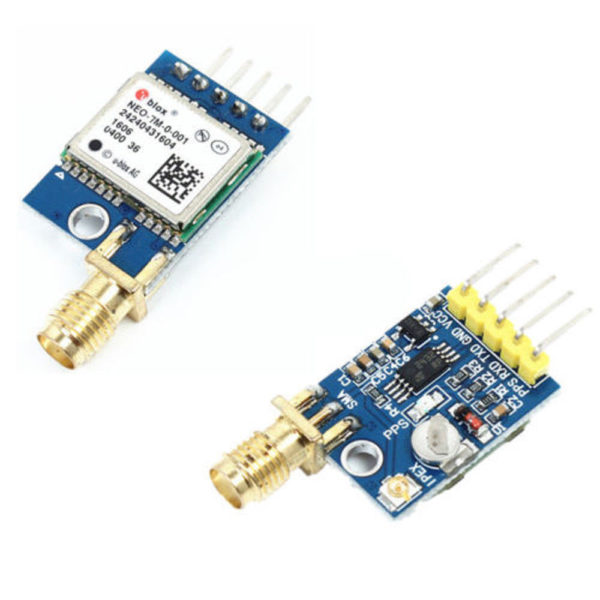

GPS Mini 高精度 NEO-6M / NEO-7M / NEO-7N 產品介紹
可擴充天線定位模組 最新版本 同時支援 SMA and IPEX 雙模天線,支援 Arduino 與 STM32。
是一款高性能GPS定位模組。模組自帶可充電後備電池(支援溫啟動或暖開機,後備電池在主電源斷電後,可以維持半小時左右的GPS接收資料保存)。模組通過串口與外部系統連接,串口串列傳輸速率:4800、9600(預設)、38400、57600等不同速率,相容5V/3.3V單片機系統,可以非常方便的與您的產品進行連接。
模組特點:
- GPS模組 NEO-6M/NEO-7M/NEO-7N,3V-5V供電通用
- 帶資料備份電池
- 帶LED信號指示燈
模組接線說明
RXD 接單片機的TXD
TXD 接單片機的RXD
GND 地
VCC 電源(3.3V~5.0V)
注意事項
建議使用外置有源天線,搜星速度會增加很多,另外外置天線有3m延長線,一般天線放窗台外,線拉進屋內就可以搜到星定位到。方便測試和使用
Arduino 範例
There are 4 connections, TX, RX, VCC and Gnd. I connected TX of the module to pin 10 on the Arduino, Rx to Pin 11, VCC to 5v, and Gnd to Gnd.
#include "SoftwareSerial.h" SoftwareSerial mySerial(10, 11); // RX, TX void setup() { // Open serial communications and wait for port to open: Serial.begin(9600); Serial.println("uBlox Neo 6M"); // set the data rate for the SoftwareSerial port mySerial.begin(9600); } void loop() // run over and over { if (mySerial.available()) Serial.write(mySerial.read()); }
文件資料
- Windows 上透過串口測試軟體 https://www.u-blox.com/en/product/u-center-windows
- Arduino TinGPS 函數庫 https://github.com/mikalhart/TinyGPS
- Arduino 範例 http://www.xarg.org/2016/06/neo6mv2-gps-module-with-arduino/
- NEO-7 GNSS modules:https://content.u-blox.com/sites/default/files/products/documents/NEO-7_DataSheet_%28UBX-13003830%29.pdf
相關商品
-

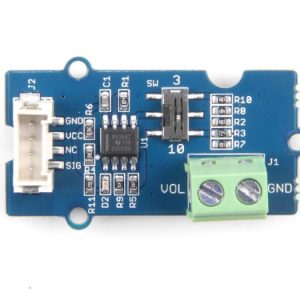

Grove – Voltage Divider 電阻分壓器
0 滿分 5 分 -
Grove – Air quality sensor v1.3 空氣品質感測器模組
0 滿分 5 分主要可以監測的氣體是一氧化碳,醇,丙酮,稀釋劑,甲醛等輕微毒性氣體。本模組兼容 5V和3.3V電源。
NT$300NT$200 未稅 -
9V 電池扣 轉 DC 電源插頭 / 9V 電池連接線 for Arduino
0 滿分 5 分Arduino互動媒體、 32路舵機控制器必備器材,DC插頭內正外負。
9V 電池連接線 for Arduino
-
Relay Shield v3.0 繼電器擴展板 支援Arduino單機片 seeed原廠
0 滿分 5 分如果你發現Arduino的小電流限制了你的發揮,那麼Relay Shield將會幫到你。這款Relay Shield簡單易用,它允許你使用簡單的靜態繼電器來控制4路大功率設備(每路上至8Amps,35 Volts)。
每一路都配備有LED指示燈以指示繼電器的當前工作狀態。高性能端子的使用使得Relay Shield的使用更加安全和可靠。對於大功率的Arduino項目或者機器人應用,這款Realy Shield將是理想的選擇。
NT$762NT$620 未稅 -
Grove-Multichannel Gas Sensor v2 多通道有害氣體感測器 seeed
0 滿分 5 分 -
Grove – 4-Digit Display 4位LED 數位顯示模組
0 滿分 5 分本模組支援 Arduino ,Raspberry Pi, 與 TI LaunchPad
NT$238NT$160 未稅 -
Grove – Button按鈕控制器 支援Arduino與樹莓派
0 滿分 5 分 -

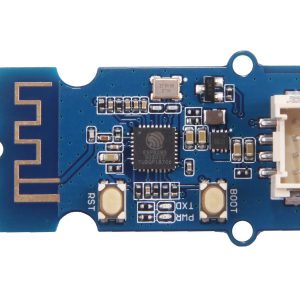

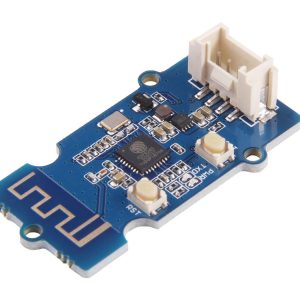

Grove – UART WiFi V2 無線網路模組 / 串口通訊模組 ESP8285 晶片
0 滿分 5 分Grove UART WiFi ESP8285 是一個串行無線網路收發器模組,具有無所不在的物聯網 ESP8285的SoC。
NT$524NT$420 未稅 -
Grove – BLE 工業級 UART轉 BLE 藍牙 HM-11 藍芽模組
0 滿分 5 分NT$638NT$460 未稅 -

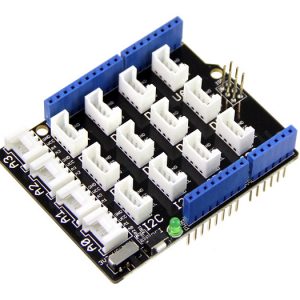

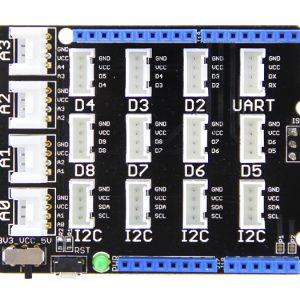

Grove Base Shield V2 for Arduino 感測器擴充板
