霍爾感測器模組 3144E 單開電路測速感測器 計數感測器

-23%

霍爾感測器模組 3144E 單開電路測速感測器 計數感測器

NT$62 NT$48 未稅

霍爾感測器 測速感測器 計數感測器

3144E 單開電路測速傳感器 計數傳感器

Hall Sensor Motor Speed Module

3144 霍爾開關集成電路應用霍爾效應原理,採用半導體集成技術製造的磁敏電路,它是由電壓調整器、霍爾電壓發生器、差分放大器、史密特觸發器,溫度補償電路和集電極開路的輸出級組成的磁敏傳感電路,其輸入為磁感應強度,輸出是一個數字電壓信號。

尚有庫存

貨號: 56474353(A4-2) 分類: 標籤: , , ,
  • 商品說明
  • 評論 (0)

商品說明

霍爾感測器 測速感測器 計數感測器 3144E單開電路測速傳感器 計數傳感器

Hall Sensor Motor Speed Module 3144E

霍爾感測器 3144E 集成電路應用霍爾效應原理,採用半導體集成技術製造的磁敏電路,它是由電壓調整器、霍爾電壓發生器、差分放大器、史密特觸發器,溫度補償電路和集電極開路的輸出級組成的磁敏傳感電路,其輸入為磁感應強度,輸出是一個數字電壓信號。

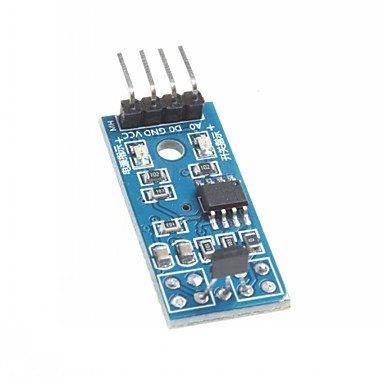

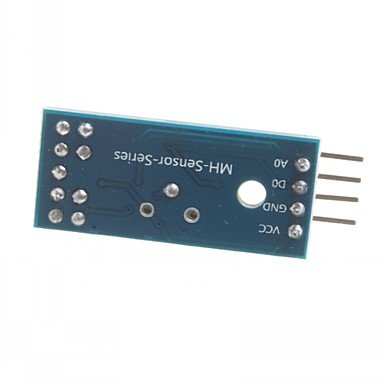

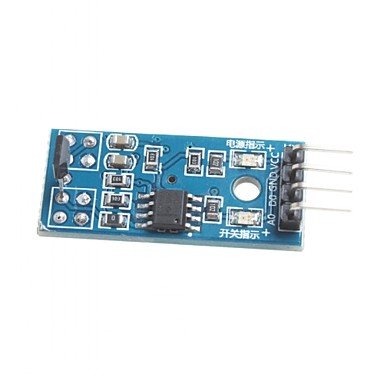

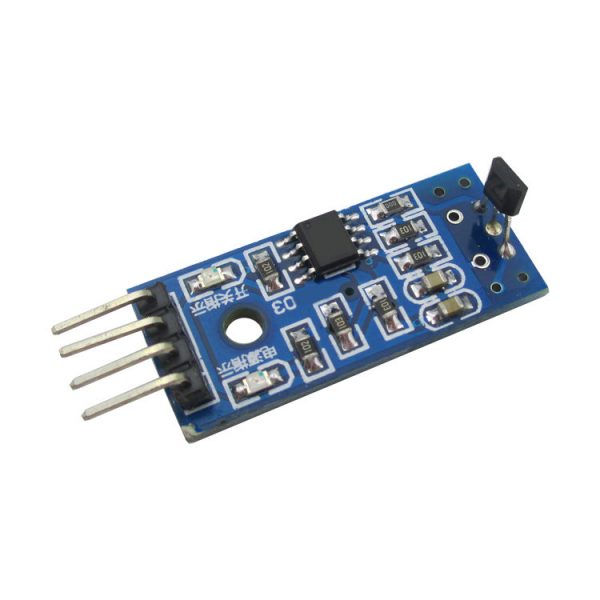

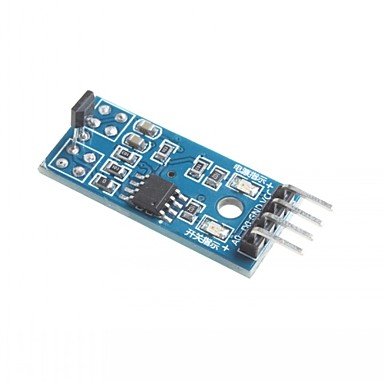

霍爾感測器模組 3144E

霍爾感測器 3144E 產品特點:

  1. 工作電壓:3.3–5V
  2. 使用3144E開關型霍爾傳感器。
  3. 當傳感器感應到磁場時,數字輸出低電平,信號燈亮;如果沒有感應到磁場,則數字輸出高電平,信號燈不亮。
  4. 具有電源指示燈和信號指示燈。
  5. 輸出形式:數字開關量輸出(0和1) AO口無效
  6. 採用LM393比較器輸出,型號乾淨,波形好,驅動能力強,超過15mA。
  7. 設有固定螺栓孔,方便安裝固定。
  8. 可用於電機測速、位置檢測等。



該傳感器具有以下特點:體積小,靈敏度高,響應速度快,溫度性能好,精確度高,可靠性高等。

接線說明:
1、VCC → 電源正極
2、GND → 電源負極
3、DO  → TTL 數字量輸出
4、AO  → 模擬量輸出(不同距離輸出不同電壓)

Hall sensor module is used for magnetic field detection, which adopts 3144E Hall Switch Sensor.

Module Interface Description

  • VCC: connect to positive 3.3-5V
  • GND: connect to negative
  • DO: Digital signal output on module, outputs low level when magnetism available
  • AO: Hall real-time voltage output

There are two outputs on the module

  • AO, Hall real-time output
  • DO, the Hall signal output after being regulated by the comparator

Module features

  • Small size: 32mm X 14mm
  • With a 3mm mounting screw hole
  • You can use 3-5.5v DC power supply
  • With Hall real-time output signal
  • More stable output signal after being regulated by comparator
  • Comparator output capability: 16mA
  • With power indicator
  • With indicator for comparator output
