電流轉電壓模組 0/4-20mA 轉 0-3.3V、5V、10V 電壓變送器 信號轉換調理
NT$100 NT$60 未稅
在電路信號傳輸的過程中電壓信號會隨著傳輸距離的增加而變弱,採用電流傳輸可以避免信號的變弱。本模組用於電流信號傳輸末端,將信號轉換成電壓信號供單片機檢測。電流輸入支援4-20Ma、0-20mA,電壓輸出支援0-3.3V、0-5V、0-10V
尚有庫存
- 商品說明
商品說明
電流轉電壓 模組 產品介紹
產品特點
- 供電電壓範圍寬,輸出電壓支援多個量程
- 零點和滿量程都裏可以自行調節
- 穩定性高,線性度好,工業級
- 電流信號採樣電阻採用高精度色環電阻,精度高,溫漂小,功率大。

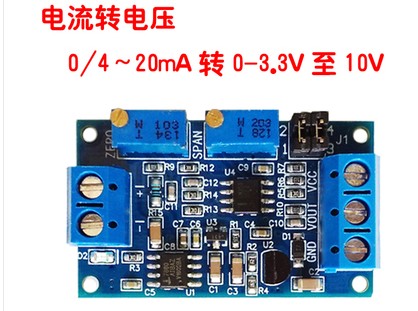

電流轉電壓 0/4-20mA轉0-3.3V、5V、10V

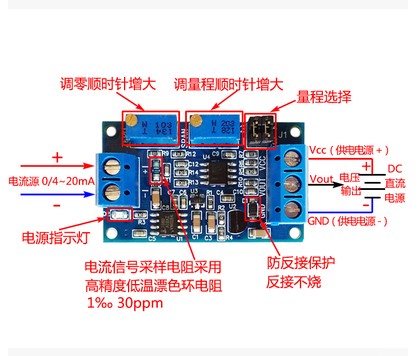

使用說明
- 模組按定義接線,供電電壓7-36V(若輸出要到10V,供電電壓必須大於12V)
- 上電後,D2燈應當亮,否則請檢查線連接。板子帶反接保護,反接不燒。
- 當電流輸入為最小值(0mA或4mA)時,調整ZERO電位器,使VOUT輸出為最小值(0.0V或其他電壓)
- 當電流輸入為最大值(20mA)時,調節SPAN電位器,使VOUT輸出為最大值(3.3V或 5V或 10V,當輸入是 4-20ma時,輸出最小可以到 2.5V)
根據您的需求,通過 跳線帽 J1 選擇相應的量程:
4–20ma:
- 0–2.5V範圍: J1 — 1、2腳短接,3、4腳短接
- 0–3.3V範圍: J1 — 1、2腳斷開,3、4腳斷開
- 0–5.0V範圍: J1 — 1、2腳短接,3、4腳短接
- 0–10.0V範圍:J1 — 1、2腳短接,3、4腳斷開
0–20ma:
- 0–3.3V範圍: J1 — 1、2腳短接,3、4腳短接
- 0–5.0V範圍: J1 — 1、2腳短接,3、4腳短接
- 0–10.0V範圍:J1 — 1、2腳短接,3、4腳斷開
