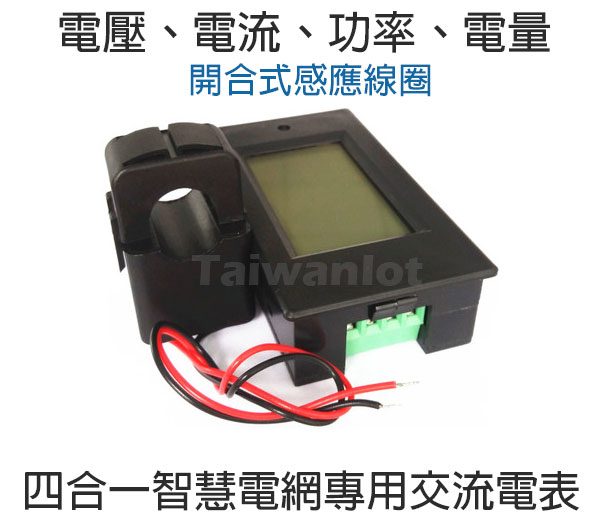

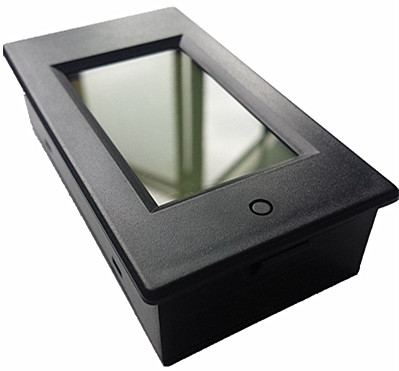

交流電能計量電壓表 含開合式線圈 電壓範圍110V-220V 額定電流0-100A(PZEM-061)

-27%

交流電能計量電壓表 含開合式線圈 電壓範圍110V-220V 額定電流0-100A(PZEM-061)

NT$848 NT$619 未稅

開合式感應線圈 交流電能計量電壓表  交流電能計量 電力監測儀 電表 數顯表 電壓表 電流表 功率表

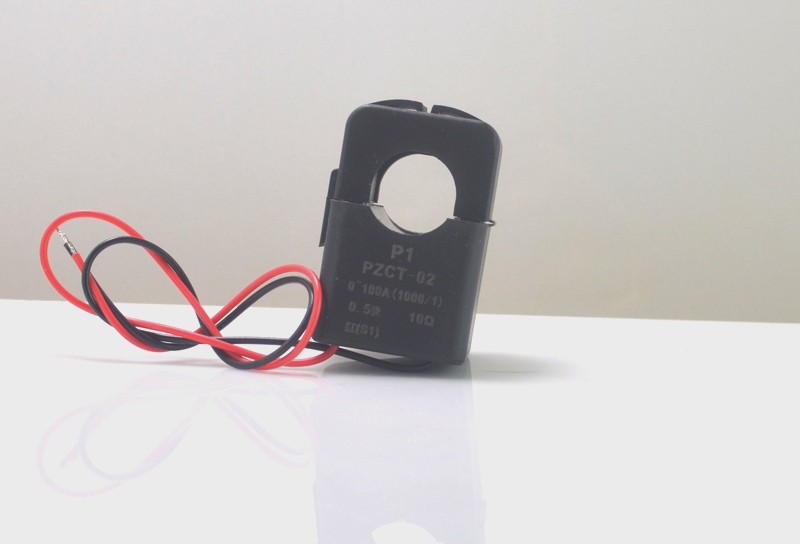

交流電能計量電壓表帶電壓+電流+功率+電量四種功能全屏液晶顯示於一體的多功能交流液晶帶背光顯示的交流測試儀表頭,電壓範圍110V-220V額定電流100A;自帶開合式感應線圈,無需買家自備;電網電壓直接供電,無需外接電源,測量精準,超大屏幕LCD液晶全屏顯示清晰!

尚有庫存

  • 商品說明

商品說明

交流電能計量電壓表 含開合式感應線圈

交流電能計量 電力監測儀 電表 數顯表 電壓表 電流表 功率表

交流電能計量電壓表帶電壓+電流+功率+電量四種功能全屏液晶顯示於一體的多功能交流液晶帶背光顯示的交流測試儀表頭,電壓範圍110V-220V額定電流0-100A;自帶開合式感應線圈,無需買家自備;電網電壓直接供電,無需外接電源,測量精準,超大屏幕LCD液晶全屏顯示清晰!



交流電能計量電壓表 數位多功能資訊顯示器 功能說明

  1. 電參數測量功能(電壓、電流、有功功率、電量)。
  2. 超載報警功能(超過功率報警門限,背光和功率閃爍提示)。
  3. 功率報警門限預置功能(可自行設置功率報警門限)。
  4. 電量按鍵清零功能。
  5. 掉電數據保存功能。
  6. 超大屏幕LCD液晶屏全顯功能(同時顯示電壓、電流、有功功率、電量)。
  7. 背光功能。

交流電能計量電壓表顯示及按鍵

一.顯示界面:顯示由大屏幕LCD液晶屏同時顯示電壓、電流、功率、電量參數,如圖1所示。

二.顯示格式:

1.功率:測試量程0~22kW

1kW以內顯示格式0.0~999.9W;

1kW以上顯示格式1000~9999W;

10kW以上顯示格式10.0 ~22.0kW。

2.電量:測試量程0~9999kWh

10kWh以內顯示格式0~9999Wh;

10kWh以上顯示格式10~9999kWh;

3.電壓:測試量程80~260V

顯示格式80~220V

4.電流:測試量程0~100A

顯示格式0.00~99.99A。

三.按鍵

1.背光控制

可通過短按按鍵來打開或關閉背光,背光狀態掉電自動保存。

2.電量清零

步驟1:長按按鍵5秒直到電量顯示窗口數字閃爍,然後鬆開按鍵;

步驟2:若再次短按按鍵,則電量數據清零並退出清零閃爍狀態;

步驟3:若再次長按按鍵5秒直到不再閃爍,則​​表示電量數據不清零並退出清零狀態。

3.功率報警值設置

步驟1:長按按鍵,當LCD屏顯示“SET CLr”後鬆開按鍵,進入功率報值設置狀態;

步驟2:功率區域顯示當前的功率報警值且最低數位開始閃爍,此時可通過短按按鍵對該數位+1,當沒有按鍵操作超過3秒時,自動切換數位,設置方法同上;

步驟3:設置完成後長按按鍵超過5秒自動保存退出,有功功率門限設置的範圍為0.0~22.0kW。

E.注意事項

1.本模塊適用於戶內,不能戶外使用。

2.所加負載不能超過額定功率。

3.接線順序不能搞錯。

F.規格參數

1.工作電壓:80~260VAC

2.測試電壓:80~260VAC

2.額定功率:100A/22000W

3.工作頻率:45-65Hz

4.計量精度:1.0級

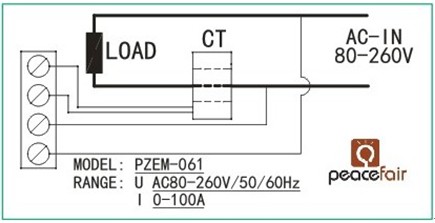

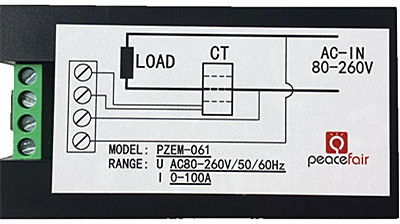

G.接線示意圖

    prefix = v   prefix = o

2    接線圖

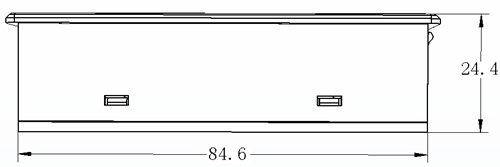

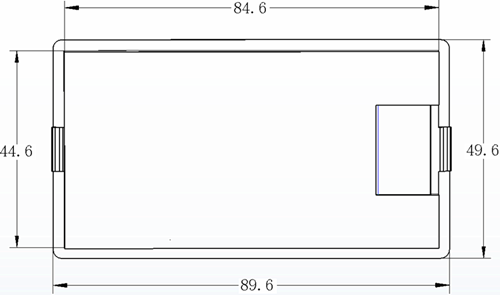

H.尺寸示意圖(單位:mm)

3    尺寸圖

Digital AC 100A 4IN1 voltage current power energy Voltmeter Ammeter + CT

Function

  1. Electrical parameter measurement function (voltage, current, active power, energy)
  2. Overload alarm function (over power alarm threshold, backlight and power flashing to alarm).
  3. Power alarm threshold preset function (can set power alarm threshold).
  4. The reset function of energy key.
  5. Store data when power off.
  6. Large-screen LCD (display voltage, current, active power, energy at the same time)
  7. Backlight function.



Specification parameters

  1. Working voltage: 110 ~ 220VAC
  2. Test voltage: 80 ~ 260VAC
  3. Rated power: 100A/22000W
  4. Operating frequency: 45-65Hz
  5. Measurement accuracy: 1.0 grade
