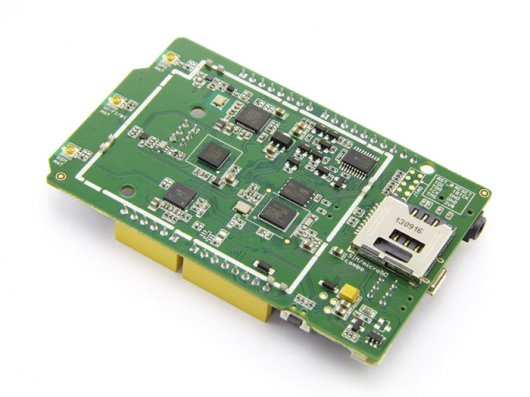

聯發科 LinkIt ONE 單片機開發板GSM/GPRS/GPS/WIFI/藍牙模塊

商品說明

我們所銷售 SeeedStudio品牌與其經銷之各類MCU電子零件產品皆享有原廠等級的保固與技術支援與服務。所有 Seeed Studio 廠牌的電子模組與元件都是從原廠 SeeedStudio 正式在台報關進口 / 台灣物聯科技為 SeeedStudio 矽递科技授權代理商,我們提供與原廠相同的技術支援與保固服務。本公司銷售之所有 SeeedStudio 皆正式完稅報關，請小心別買到走私非正常報關商品。

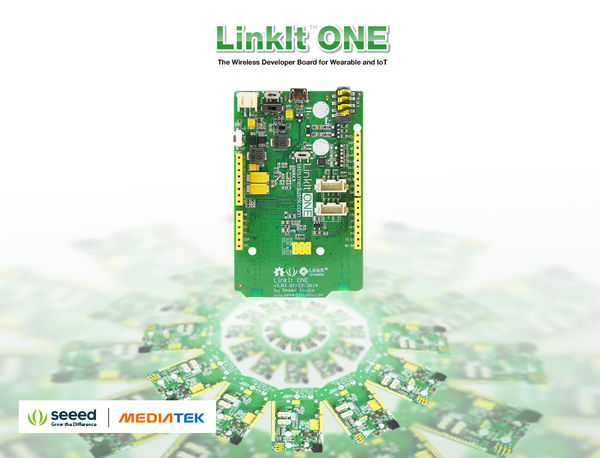

LINKIT ONE 是針對可穿戴式設備與物聯網行業推出的一款開源硬體，高性能的八合一無線開發版，基於世界領先的可穿戴 SOC，聯發科 ASTER(NT2502) 處理器，這款處理器整合了高性能的 WIFI(MT5931) 和GPS(MT3332) 晶片。它提供了兼容 Arduino的接口，可以很容易的就接入多樣化感測器、外圍設備和Arduino Shield。同時它提供了 SeeedStudio 自有的 4pin 隨插即用的 Grove 接口，可以快速的接入超過上百種 Grove 模組。

LinkIt ONE是由Seeed Studio和聯發科戰略合作的一款產品，它繼承了開源硬件和業界領先的可穿戴式物聯網參考設計方案資源，不管你是創客、設備製造者、學生、電子發燒友、電子愛好者、軟件開發人員、硬件開發人員甚至藝術家，LinkIt ONE可以幫助將你的創意編程現實。

LinkIt ONE開發平台特色

• 優化的性能與功耗，以提供吸引人的功能性可穿戴與物聯網裝置
• 基於聯發科MT2502 （紫苑） SOC ，綜合各種通訊與多媒體，支持GSM ， GPRS ，藍牙2.1和4.0 ， SD卡， MP3 / AAC音頻，與無線網絡和GNSS （取決於硬件）
• 提供API使您方便訪問類似於Arduino的紫苑的SOC主要功能讓您能迅速的上傳已有的Arduino的應用和創建新的應用。
• 與Seeed工作室合作的LinkIt ONE開發板，該開發板擁有與Arduino的UNO類似的引腳讓您連接許多不同的外掛件和電組。
• LinkIt ONE SDK （針對Arduino的）提供開發者熟悉的Arduino的環境和簡單工具組讓初學者使用。

產品影音介紹

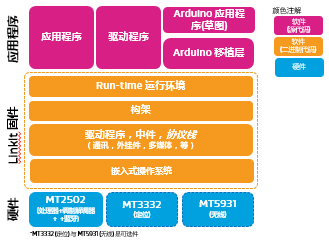

LinkIt ONE 構架

由MT2502 (Aster)與配套GNSS與Wi-Fi晶片組所運行的LinkIt ONE開發平臺 是以RTOS為核心。核心運行著各種驅動程式、中介軟體與協定棧，並顯露了晶片組的功能架構。Run-time運行環境提供LinkIt ONE API（針對Arduino） 所需要的Arduino移植層服務讓。而LinkIt ONE SDK 則提供開發Arduino 草圖（sketches) 的API 。

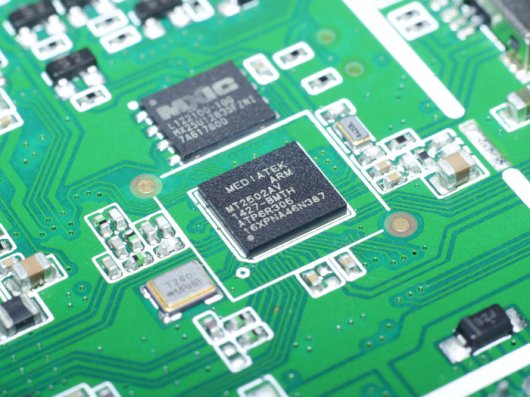

硬體核心：MT2502 (Aster)

LinkIt ONE開發平臺的硬體核心為聯發科MT2502 (Aster)。該晶片組也與我們的Wi-Fi和GNSS晶片相容，提供給高性能、低功耗的可穿戴與物聯網裝置。

Aster的緊湊系統級晶片組(SOC)設計，越少的晶片數量等同於越小的裝置大小，能降低成本也省去相容性測試的必要。

選用Aster的裝置開發商與創客社區能更簡單、低廉的創建理想的功能性穿戴式裝置。

主要特點

• 市面上最小的商業式系統級晶片組(5.4mm*6.2mm)
• CPU core: ARM7 EJ-S 260MHz
• Memory: 4MB RAM, 4MB Flash
• PAN: Dual Bluetooth 2.1 （SPP）and 4.0 （GATT）
• WAN: GSM and GPRS modem
• 電源: PMU與充電功能、感測器集成的省電模式 low power mode with sensor hub function
• 多媒體: 音訊（特定格式）、視頻（特定格式）、 相機（特定格式/解析度）
• 介面: LCD, camera, I2C, SPI, UART, GPIO…等等外部介面

產品規格

• 主控:MT2502A(Aster, ARM7 EJ-STM)
• 主頻: 260MHz
• 尺寸: 83.82×53.34mm (3.3×2.1 英寸)
• Flash: 16MB
• RAM: 4MB
• IO口輸出電流:1mA
• 模擬口數量: 3
• 數位輸出電平：3V
• 類比口輸入電壓: 5V
• 串口: 軟串口(Serial) 及硬串口(Serial1, D0&D1)
• SD卡: 最大支持32G(Class 10)
• GPS(MT3332)
• GSM: 850/900/1800/1900 MHz
• GPRS: Class 12
• Wi-Fi: 802.11 b/g/n
• 藍牙: BR/EDR/BLE(Dual Mode)

出貨清單

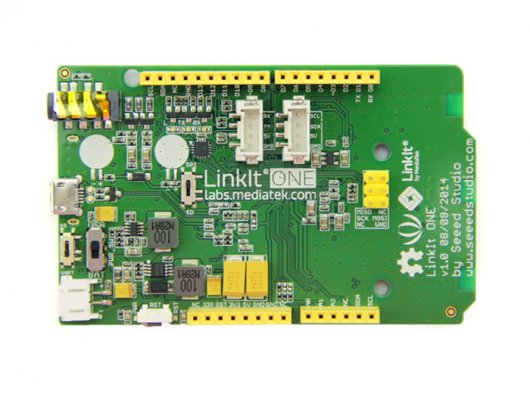

• Linkit One 主板 x 1

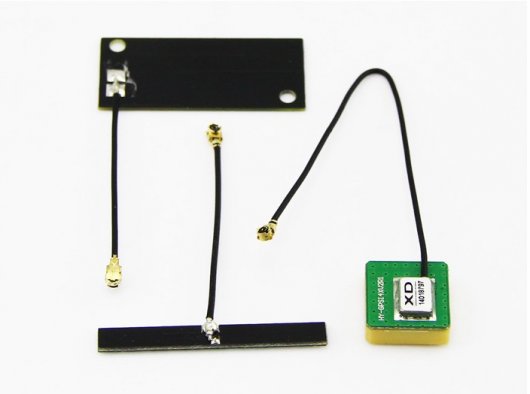

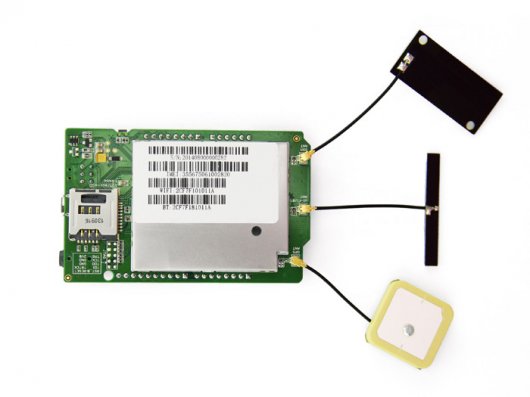

• GSM、WiFi+BT、GPS 天線 x 1
• 新版 1050 mAH 鋰電池 x 1
• Linkit ONE I/O 接口圖  x 1
• Quick Start Guide 快速啓用指南 x 1
• 精美原廠包裝盒 x 1

本商品的無線通訊功能非隨插即用之最終商品。需要自行鑽寫程式以及燒錄程式，並且需焊接電子零件與銜接天線，並配合嵌入式微控制器 MCU才能正常運作，所以本產品非電信管制器材列管範圍內之終端產品或模組。
