瑞昱RTL8720DN開發板V1.2 雙WiFi+低功耗藍牙5.0模組 BW16 Type-C

商品說明

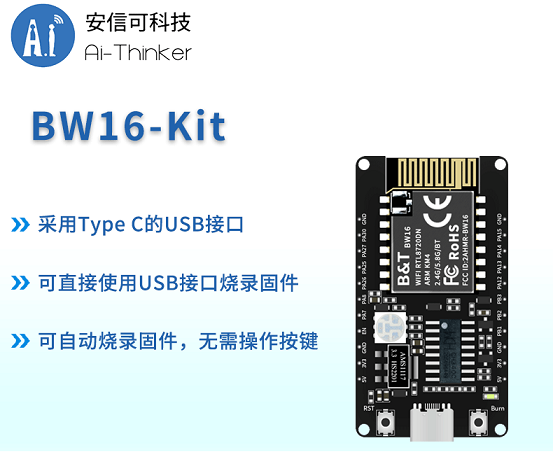

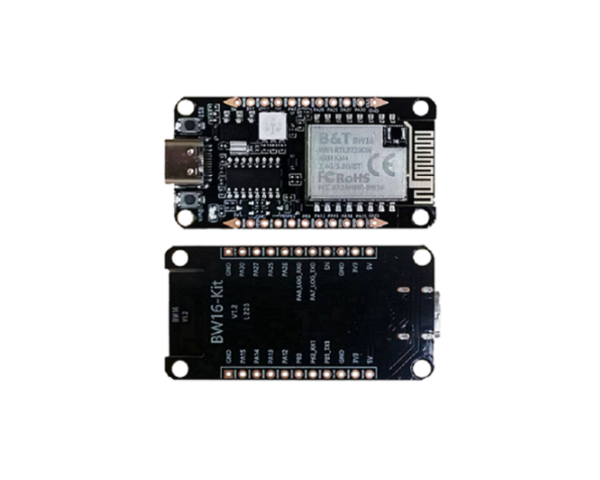

瑞昱RTL8720DN開發板V1.2 雙WiFi+低功耗藍牙5.0模組 BW16 Type-C 安信可原廠



Realtek RTL8720DN 是一款 Wi-Fi 和藍牙 IC，支持 2.4GHz 和 5GHz 雙頻 Wi-Fi 通信，以及藍牙低功耗 (BLE) 5.0。 BW16模組由B&T生產，該模組是以RTL8720DN為主要SoC（System on Chip）的高度集成的Wi-Fi和藍牙模塊，可以看作是典型SBC的Wi-Fi和藍牙應用的SoC。BW16是與模塊集成的開發板。



晶片功能

• 型號：BW16
• 天線類型：PCB天線
• 主要晶片組：RTL8720DN
• 電源：3.3±5％V
• 尺寸：24 .0 * 16.0 * 3.0mm（LxWxH）±0.2mm

WIFI無線功能

• 無線標準：IEEE 802.11 a / b / g / n
• 頻率範圍：2.412-2.484GHz＆5.180-5.825GHz
• 數據速率：802.11a：6,9,12,18,24,36,48,54Mbps / 802.11b：1,2,5.5,11Mbps /802.11g：6,9,12,18,24,36,48， 54Mbps的
• 數據速率：802.11n：MCS0–MCS7 @ HT20 /2.4GHz和5GHz頻段
• 數據速率：802.11n：MCS0–MCS7 @ HT40 /2.4GHz和5GHz頻段
• 調製技術：DSSS（DBPSK，DQPSK，CCK）/ OFDM（BPSK，QPSK，16-QAM，64-QAM）
• 工作模式：AP，站，AP /客戶端

其他

• 工作溫度：-20℃〜85℃
• 儲存溫度：-40℃〜125℃
• 工作濕度：10％〜90％（無凝結）
• 儲存濕度：5％〜90％（無凝結）
• 認證：符合RoHS，FCC，CE，SRRC

藍牙無線功能

• 無線標準：藍牙5.0 BLE
• 頻率範圍：2.402GHz -2.480GHz
• 接收靈敏度：-92dBm
• 發射功率：7±2dBm

BW16規格書：https://docs.ai-thinker.com/_media/bw16-kit_specification-v1.2.2-cn.pdf

教學指導：https://www.amebaiot.com/zh/amebad-bw16-typec-arduino-getting-started/
