炫光型電容式觸摸感測器模組 只剩青綠光

NT$124 NT$100 未稅

炫光型電容式觸摸感測器模組

在便攜式媒體播放器和移動手持終端等大容量、高可視性產品的應用中,觸摸按鍵已被廣泛採用。由於其具有方便易用,時尚和低成本的優勢,越來越多的電子產品開始從傳統機械按鍵轉向觸摸式按鍵。

清除
貨號: 75164872(A3-14) 分類: , 標籤: ,
  • 商品說明
  • 額外資訊

商品說明

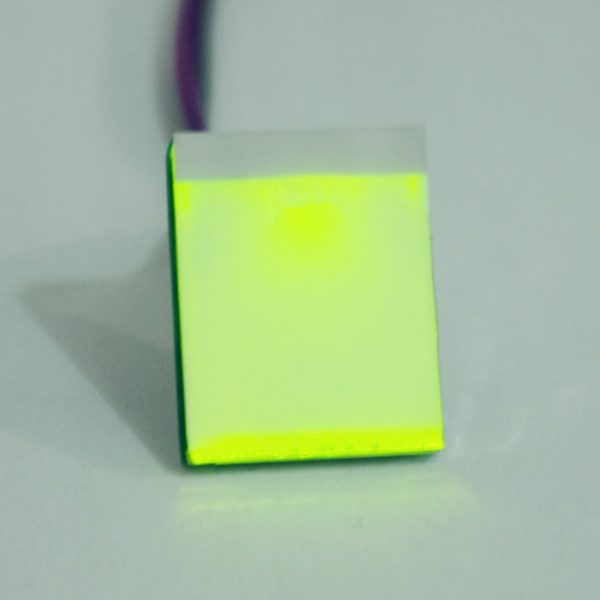

炫光型電容式觸摸感測器模組 只剩綠光

炫光型電容式觸摸感測器在便攜式媒體播放器和 移動手持終端等大容量、高可視性產品的應用中,觸摸按鍵已被廣泛採用。由於其具有方便易用,時尚和低成本的優勢,越來越多的電子產品開始從傳統機械按鍵轉向觸摸式按鍵。

  1. 觸摸按鍵沒有任何機械部件,不會磨損,無限壽命,減少後期維護成本;
  2. 其感測部分可以放置到任何絕緣層(通常為玻璃或塑料材料)後面,很容易製成與周圍環境相密封的鍵盤,以起到防潮防水的作用;
  3. 面板圖案隨心所欲,按鍵大小、形狀任意設計,字符、商標、透視窗等任意搭配,讓產品的整體感更強;
  4. 與實體按鍵相比,觸摸按鍵更不易損壞;
  5. 可以通過修改背面的電阻,調整信號的輸出是鎖存輸出或電平保持輸出(詳見3.2);
  6. +2.7V~+6V寬電壓輸入範圍,+3.3V信號輸出,可直接用於驅動繼電器、光耦、LED燈等原件;
  7. -30~+70℃工作溫度範圍;
  8. 觸摸靈敏,無滯後、延時、閃爍等不良效果;
  9. 內置抗干擾算法,具有優秀的抗干擾性能。

炫光型電容式觸摸感測器 現有客戶應用案例 

  • 創客專案操作面板
  • 觸摸開關
  • 手持家庭空氣環境檢測儀
  • 具有防水功能的工業控制設備鍵盤
  • 車載設備
  • 藍牙測試架資訊顯示
工作電壓:+2.7~6V
工作溫度:30~+70℃
 OUT引腳輸出電壓:+3.3V±0.1V
OUT引腳最大輸出電流:500mA

引腳定義及參數

工作電壓:+2.7~6V
工作溫度:30~+70℃
 OUT引腳輸出電壓:+3.3V±0.1V
OUT引腳最大輸出電流:500mA

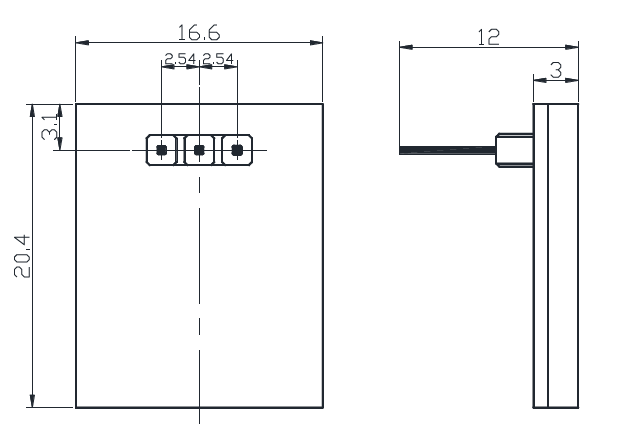

機械尺寸:



/*


 Uno Pin 觸摸感測器 Function

 +5V VDD Power supply
 GND GND Ground
 2 OUT Capacitive touch state output
 */

// Constants
const int TOUCH_BUTTON_PIN = 2; // Input pin for touch state
const int LED_PIN = 13; // Pin number for LED

// Global Variables
int buttonState = 0; // Variable for reading button

void setup() {

 // Configure button pin as input
 pinMode(TOUCH_BUTTON_PIN, INPUT);

 // Configure LED pin as output
 pinMode(LED_PIN, OUTPUT);

}

void loop() {

 // Read the state of the capacitive touch board
 buttonState = digitalRead(TOUCH_BUTTON_PIN);

 // If a touch is detected, turn on the LED
 if (buttonState == HIGH) {
 digitalWrite(LED_PIN, HIGH);
 } else {
 digitalWrite(LED_PIN, LOW);
 }
}

額外資訊

顏色

紅色, 藍色, 青綠
