樹莓派舵機驅動板 16路 12-bit 彎排針版 I2C 微雪原廠
是專為樹莓派設計的舵機驅動板,通過I2C即可控制16路舵機,每路12-bit,適合用於機械臂或六足等機器人舵機驅動。樹莓派是一款功能強大的mini PC,但是不擅長輸出準確的PWM。如果你想用樹莓派控制機械臂或各種舵機機器人,卻為舵機抖動而頭痛。那麼此板就是為它量身定做的。
- 商品說明
商品說明

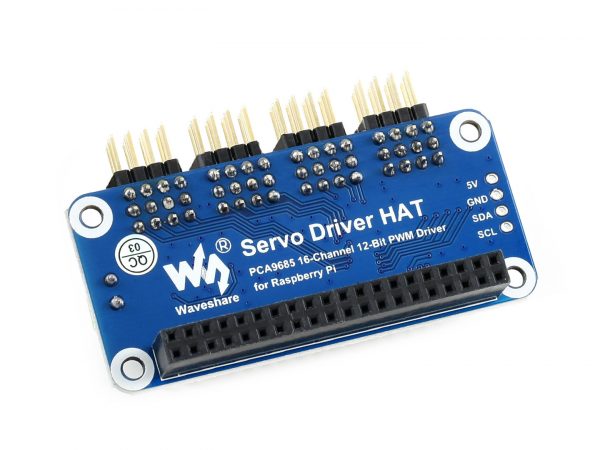

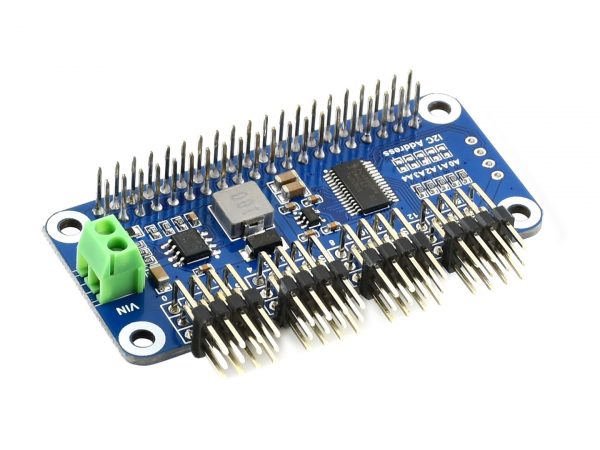

樹莓派舵機驅動板 16路 12-bit 彎排針版
產品簡介
是專為樹莓派設計的舵機驅動板,通過I2C即可控制16路舵機,每路12-bit,適合用於機械臂或六足等機器人舵機驅動。
樹莓派是一款功能強大的mini PC,但是不擅長輸出準確的PWM。如果你想用樹莓派控制機械臂或各種舵機機器人,卻為舵機抖動而頭痛。那麼此板就是為它量身定做的。

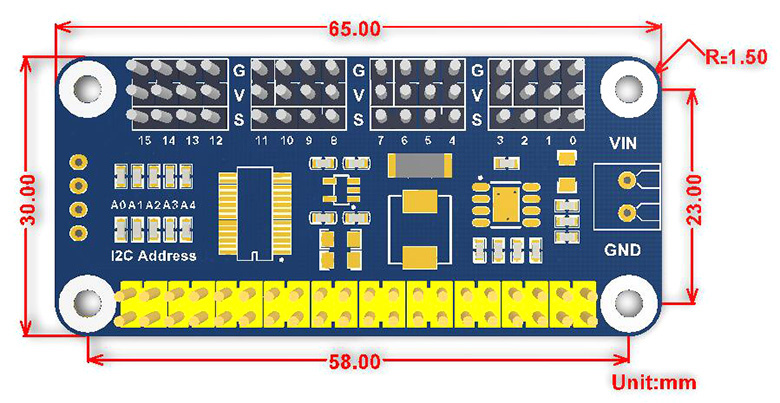

【尺寸】
【特點】

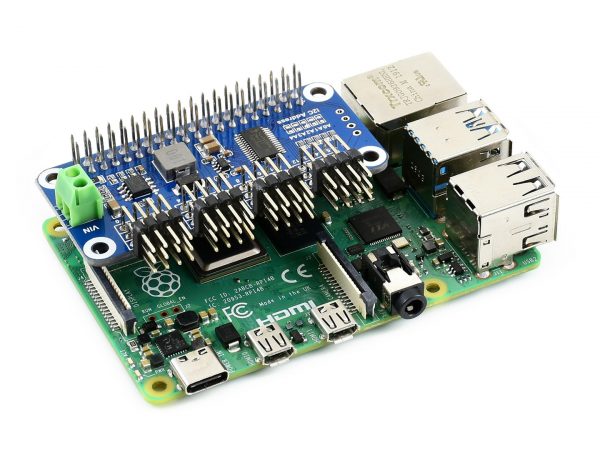

- 基於Raspberry Pi 40PIN GPIO接口設計,適用於Raspberry Pi系列主板、Jetson Nano
- I2C接口控制,僅需2根信號線,即可實現舵機驅動
- 支持高達16路舵機或PWM輸出,每路12位分辨率(4096級)

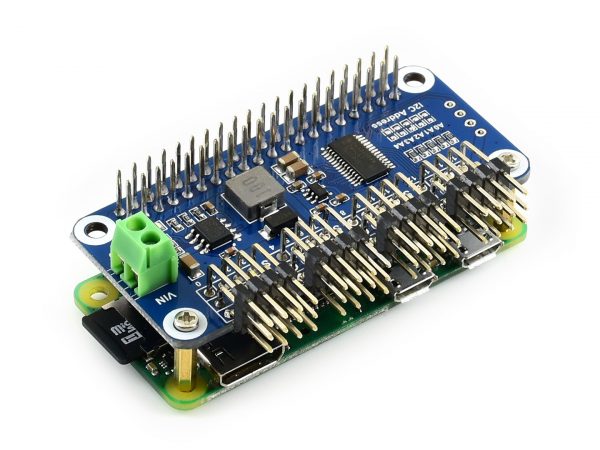

- 板載5V穩壓芯片,輸出可達3A電流,可通過VIN端子接入電池供電
- 板載標準舵機接口,可接入SG90、MG90S、MG996R等常用舵機
- 預留I2C控制接口,方便接入其他主控板
- 提供完善的配套資料手冊(提供藍牙遙控、wifi遙控等python例程/使用手冊)
【參數】
- 供電電壓:5V(樹莓派接口) 或 6V~12V(VIN端子)
- 舵機電壓:5V
- 邏輯電壓:3.3V
- 驅動芯片:PCA9685
- 控制接口:I2C
- 產品尺寸:65mm × 30mm
- 過孔直徑:3.0mm
【適用的產品】
兼容且可直接接入下列產品:
- SG90 Servo
- MG90S Servo
- MG996R Servo
【出貨清單】
- Servo Driver HAT (B) ×1
- RPi銅柱包(2PCS套) ×1
【產品資料】
- 用戶手冊
- 原理圖
- 示例程序
- 開發資料
