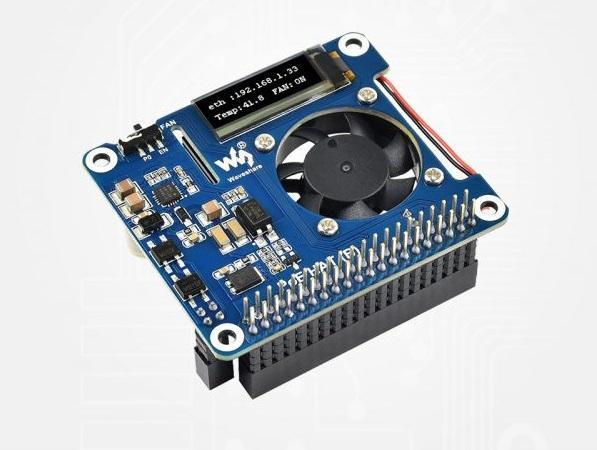

樹莓派PoE乙太網供電擴展板 適用樹莓派3B+/4B，支持802.3af網絡標準

NT$762 NT$667 未稅

板載OLED顯示屏，可實時顯示溫度、IP地址、風扇運行狀態

尚有庫存

貨號： 2010231216(C4-7) 分類： , , 標籤： , , , ,
  • 商品說明

商品說明

樹莓派PoE乙太網供電擴展板 適用樹莓派3B+/4B，支持802.3af網絡標準

POE-HAT樹莓派以太網供電擴展板

樹莓派 以太網供電擴展板

適用於樹莓派3B+/4B，支持802.3af網絡標準
(未來樹莓派新版只要兼容舊版，均可支持)

板載OLED顯示屏，可實時顯示溫度、IP地址、風扇運行狀態

我是塊適用於Raspberry Pi 3B+/4B的以太網供電(PoE)擴展板，支持802.3af網絡標準。如果你有支持802.3af網絡標準的PoE路由器或交換機，那麼帶上我，只需一根網線接入即可讓你的樹莓派實現聯網和供電。



我的特性

  •  基於Raspberry Pi 40pin GPIO接口，適用於Raspberry Pi 3B+/4B
  •  支持PoE以太網供電，支持802.3af PoE網絡標準
  •  採用全隔離開關模式電源(SMPS)
  •  板載0.91inch OLED，可實時顯示溫度、IP地址、風扇運行狀態等
  •  板載散熱風扇，帶風扇開關，可設置上電運行或引腳編程控制
  •  板載PCF8574，通過I2C擴充出8路I/O口，可直接控制風扇



我的參數

PoE電源輸入 37V ~ 57V直流輸入 OLED尺寸 0.91英寸
PoE電源輸出 5V 2.5A直流輸出 OLED分辨率 128×32
網絡標準 支持802.3af PoE OLED驅動芯片 SSD1306
產品尺寸 56.5 × 65mm OLED顯示顏色 白色



適用於Raspberry Pi 3B+/4B

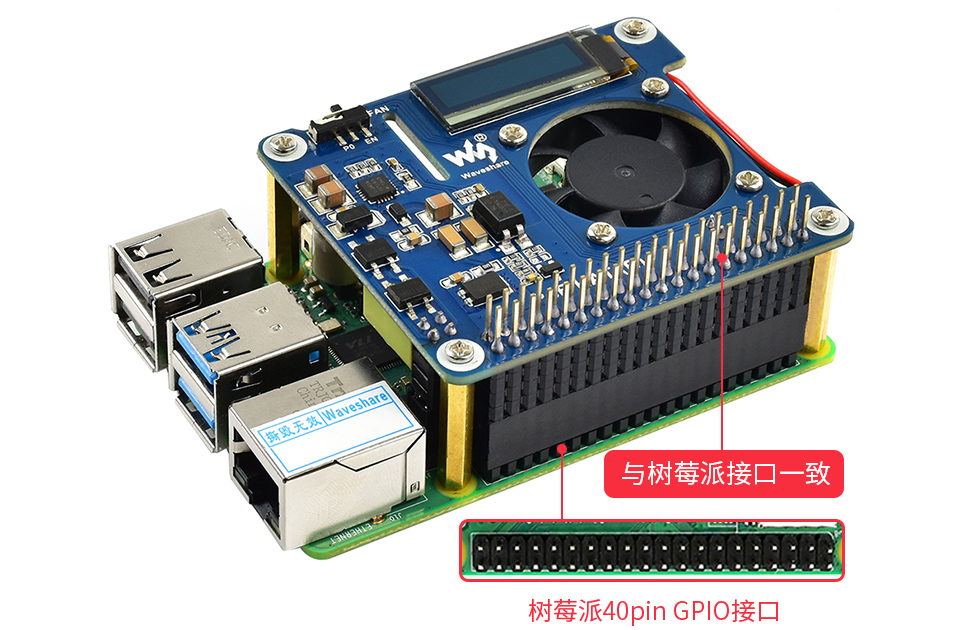

基於Raspberry Pi 40PIN GPIO接口設計，頂部引出排針，方便接入
其他樹莓派擴展板



POE-HAT樹莓派以太網供電擴展板接入Raspberry Pi圖示



支持PoE以太網供電

只需一根網線接入PoE設備即可讓樹莓派實現聯網和供電



POE-HAT樹莓派以太網供電擴展板支持PoE以太網供電

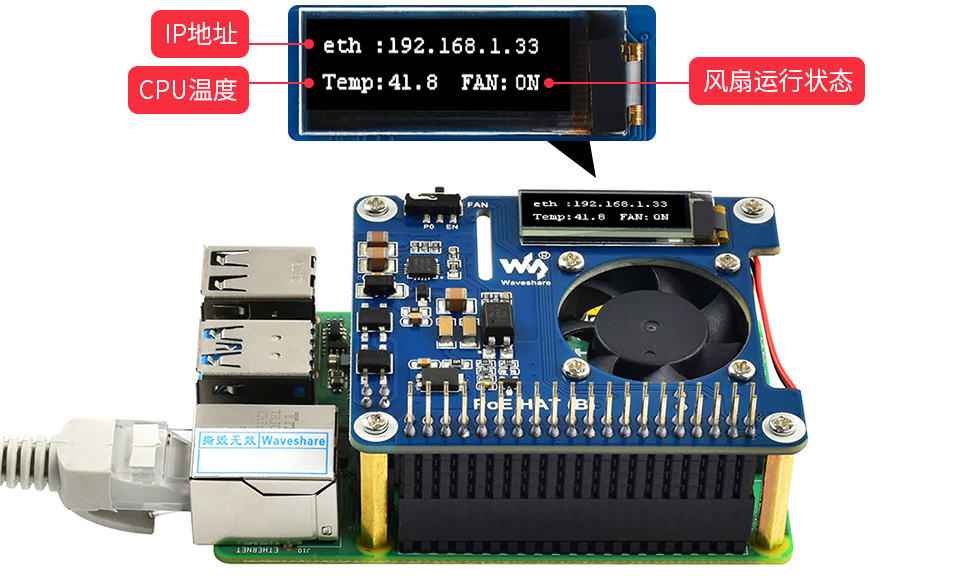

0.91英寸OLED顯示屏

128 × 32分辨率，I2C控制接口
可實時顯示溫度、IP地址、風扇運行狀態等



POE-HAT樹莓派以太網供電擴展板0.91英寸OLED顯示屏

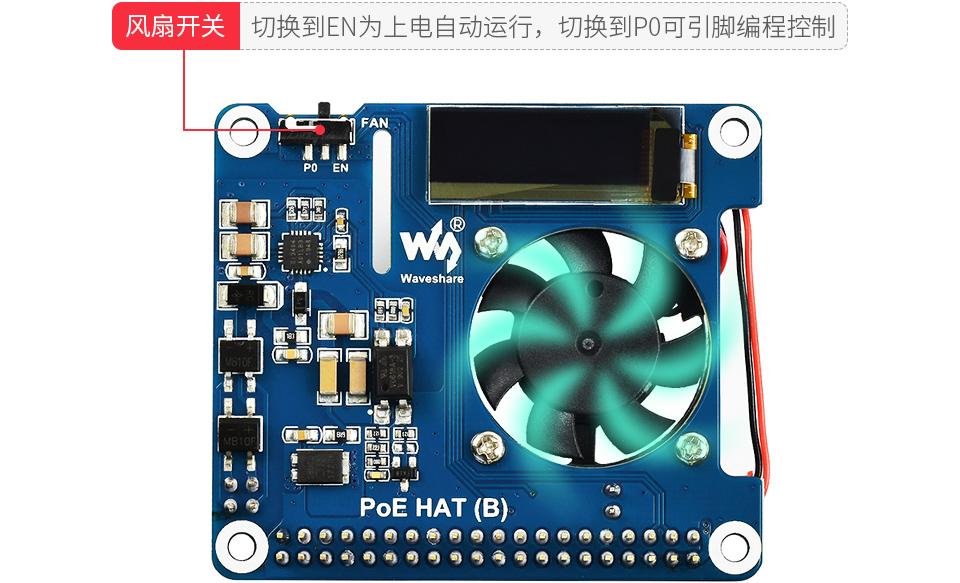

板載散熱風扇

帶風扇開關，可設置上電運行或引腳編程控制
支持根據樹莓派CPU的溫度情況智能開啟或關閉風扇



POE-HAT樹莓派以太網供電擴展板板載散熱風扇

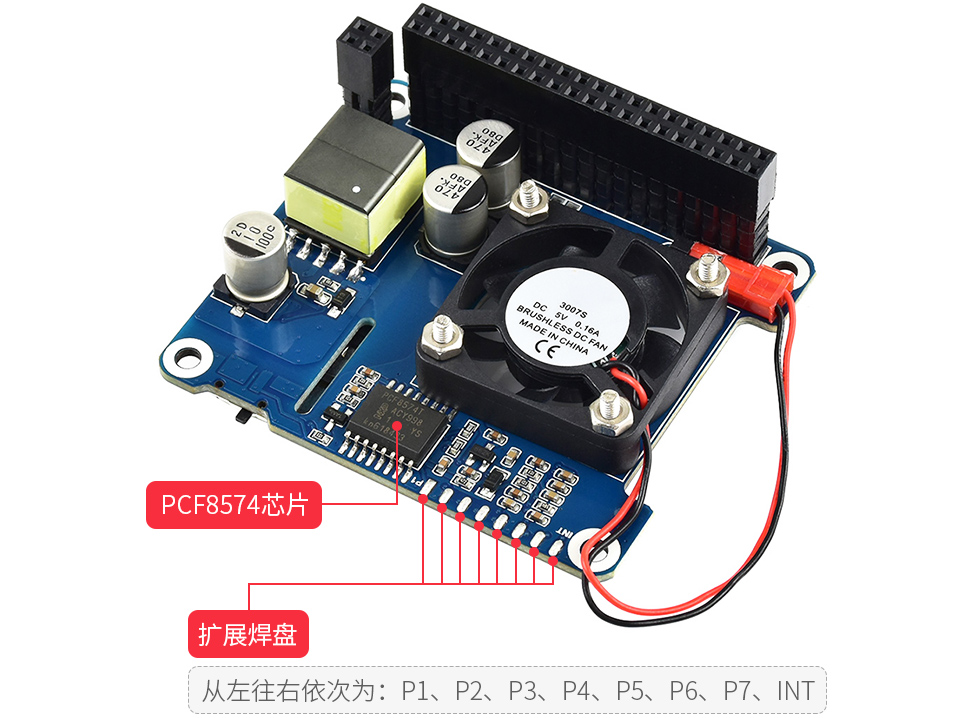

板載PCF8574芯片

板載PCF8574，通過I2C接口擴展出8路I/O口，其中P0用於控制風扇
提供額外的P1-P7及INT，引出焊盤，方便使用

POE-HAT樹莓派以太網供電擴展板板載PCF8574芯片

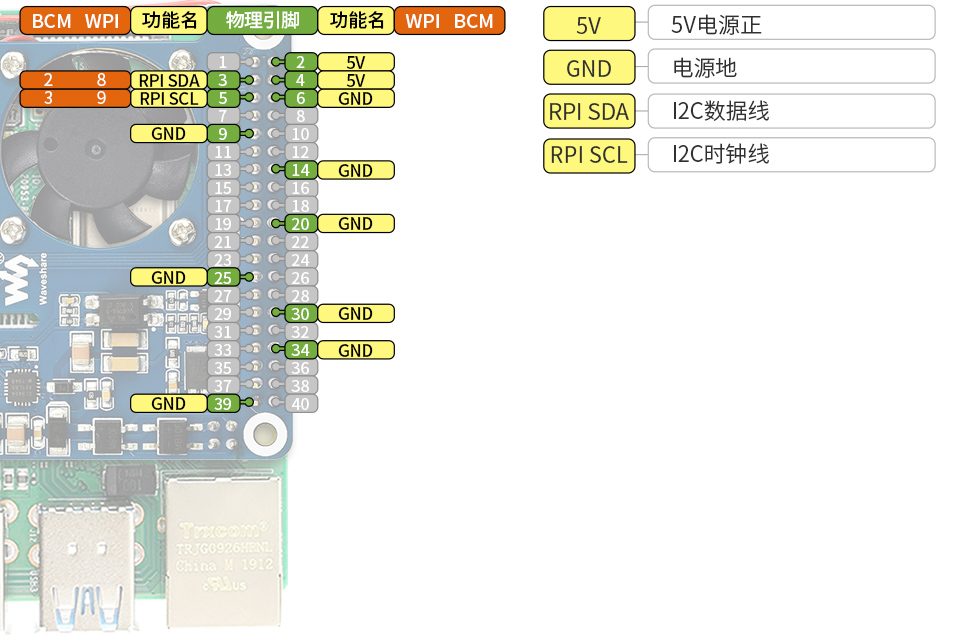

接口定義

POE-HAT樹莓派以太網供電擴展板接口定義

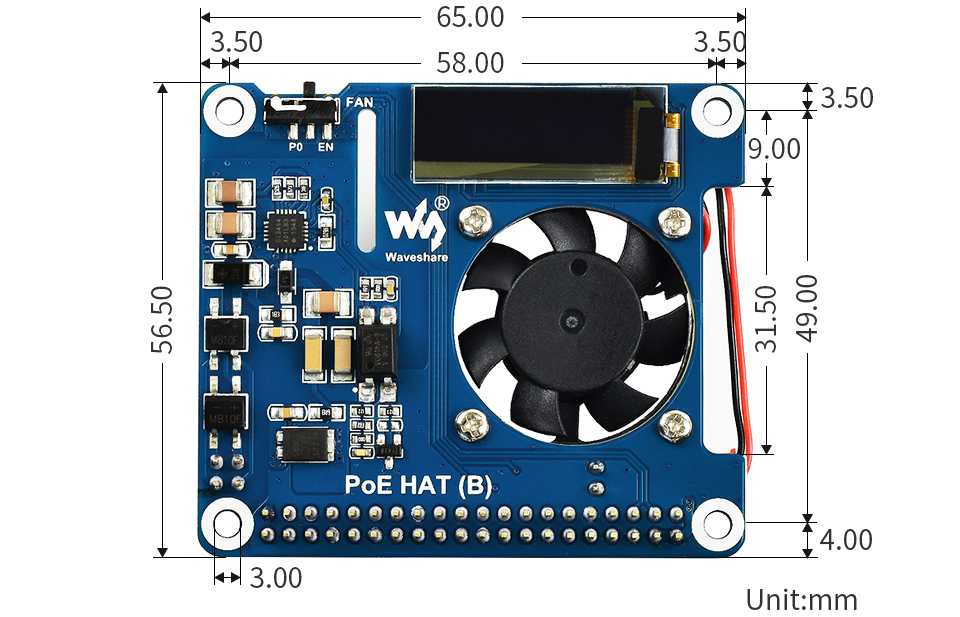

外形尺寸

POE-HAT樹莓派以太網供電擴展板外形尺寸

出貨清單

  1. PoE HAT (B) × 1
  2. 螺絲包× 1



Documents

www.waveshare.net/wiki/PoE_HAT_(B)_
