新版STM32F103C8T6 (103C6T6) 核心板 STM32開發板 原廠晶片 ARM嵌入式單片機 相容Arduino
NT$120 – NT$180 未稅
STM32F103C8T6內核:
- ARM 32 位的Cortex™-M3 CPU
- 最高72MHz工作頻率
- 單週期乘法和硬體除法
皆已焊針腳
- 商品說明
商品說明

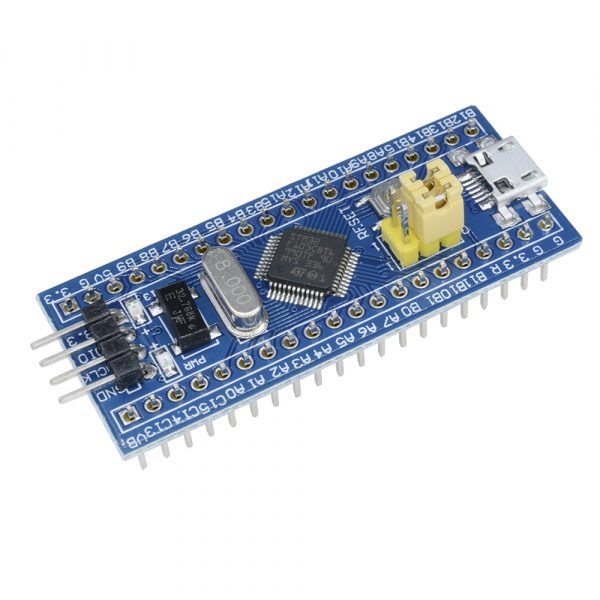

新版 STM32F103C8T6 (103C6T6) 核心板 STM32開發板 產品介紹
STM32F103C8T6內核
- ARM 32 位的Cortex™-M3 CPU
- 最高72MHz工作頻率
- 單週期乘法和硬體除法
記憶體:
- 從64K或32K位元組的快閃記憶體程式記憶體
- 高達20K位元組的SRAM
時鐘、重定和電源管理:
- 2.0~3.6伏供電和I/O引腳
- 上電/斷電復位(POR/PDR)、 可編程電壓監測器(PVD)
- 4~16MHz晶體振盪器
- 內嵌經出廠調校的8MHz的RC振盪器
- 內嵌帶校準的40kHz的RC振盪器
- 產生CPU時鐘的PLL
- 帶校準功能的32kHz RTC振盪器
低功耗:
- 睡眠、停機和待機模式
- V BAT 為RTC和後備寄存器供電
- 2 個12 位模數轉換器,1us 轉換時間 多達16個
- 轉換範圍:0至3.6V
- 雙採樣和保持功能
- 溫度感測器
DMA :
- 7通道DMA控制器
- 支援的外設:計時器、ADC、SPI、I 2 C和USART

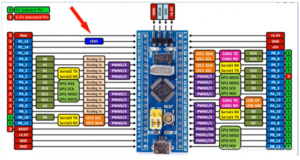

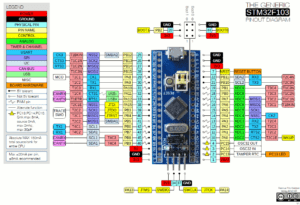

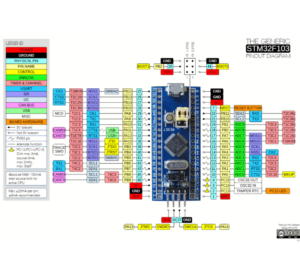

多達80 個快速I/O 埠:
26/37/51/80個I/O口,所有I/O口可以映射到16個外部中斷; 幾乎所有埠均可相容5V信號
調試模式:
- 串列單線調試(SWD)和JTAG介面
- 多達7 個計時器
- 3個16位計時器,每個計時器有多達4個用於
- 輸入捕獲/輸出比較/PWM或脈衝計數的通道和增量編碼器輸入
- 1個16位帶死區控制和緊急刹車,用於電機
控制的PWM高級控制計時器:
- 2個看門狗計時器(獨立的和視窗型的)
- 系統時間計時器:24位自減型計數器
多達9 個通信介面
- 多達2個I 2 C介面(支援SMBus/PMBus)
- 多達3個USART介面(支援ISO7816介面,
- LIN,IrDA介面和調製解調控制多達2個SPI介面(18M位元/秒)
- CAN介面(2.0B 主動)
- USB 2.0全速介面
產品規格
- Model: STM32F103C6T6 / STM32F103C8T6
- Core: ARM 32 Cortex-M3 CPU.
- Debug mode: SWD.
- 72MHz work frequency.
- 32K/64K flash memory, 20K SRAM.
- 2.0-3.6V power, I/O.
- Reset(POR/PDR).
- 4-16MHz crystal.
- Micro USB connector , you can give the board power supply and USB communication.

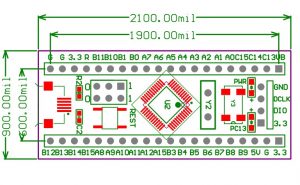

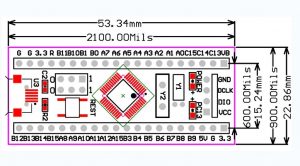

- Size:5.3cm x 2.2cm.
