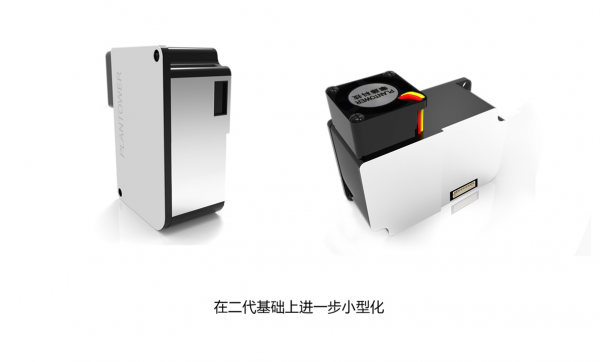

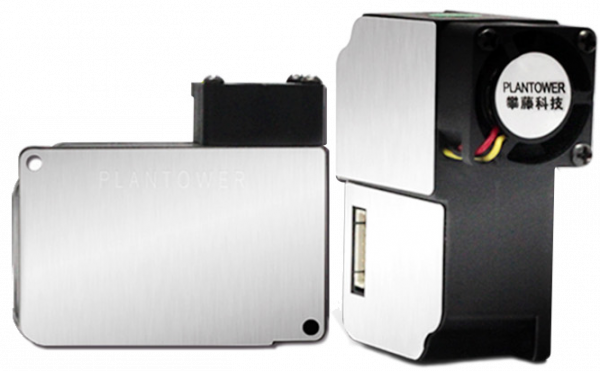

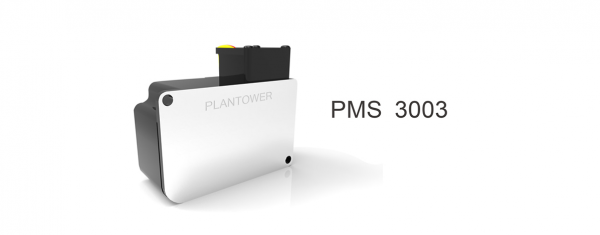

攀藤 G3 PMS3003 PM1.0 PM2.5 PM10 濃度及顆粒數 感測器

PMS3003(G3)是一款數字式通用顆粒物濃度傳感器，可以用於獲得單 位體積內空氣中懸浮顆粒物的質量，即顆粒物濃度，並以數字接 口形式輸出。本傳感器可嵌入各種與空氣中懸浮顆粒物濃度相關的儀 器儀表或環境改善設備，為其提供及時準確的濃度數據。

本傳感器採用激光散射原理。即令激光照射在空氣中的懸浮顆粒物上產生散射，同時在某一特定角度收集散射光，得到散射光強隨時間變化的曲線。進而微處理器利用基於米氏（MIE ）理論的算法，得出顆 粒物的等效粒徑及單位體積內不同粒徑的顆粒物數量。

型號區別

型號	尺寸大小（最大）	數據輸出
G1	65X43X23(mm)	單位質量+單位個數
G2	50X43X26(mm)	單位質量
G3	50X43X21(mm)	單位質量
G5	50X38X21(mm)	單位質量+單位個數

                      傳感器技術指標

參數	指標	單位
測量範圍	0.3~1.0；1.0~2.5；2.5~10	微米（μm）
計數效率	50%@0.3um 98%@>=0.5 um
稱准體積	0.1	升（L）
響應時間	≤10	秒（s）
直流供電電壓	5.0	伏特（V）
最大工作電流	120	毫安（mA）
待機電流	≤200	微安（μA）
數據接口電平	L <0.8 @3.3 H >2.7@3.3	伏特（V）
工作溫度範圍	-20~+50	攝氏度（℃）
工作濕度範圍	0~99%
平均無故障時間	≥3	年（Y）

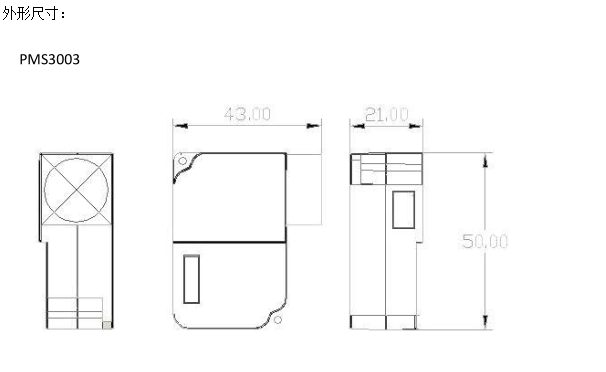

最大尺寸	65×42×23	毫米（mm）

1.     接口描述

數據接口：其中 2 針為串行數據通信接口，採用通用異步收發協議（UART）；1 針為控制信號接口，採用高低電平控制，所有電平均為 3.3VTTL 電平。

2.     接口管腳定義說明





PIN1	VCC	電源正 5V
PIN2	GND	電源負
PIN3	SET	設置管腳 /TTL 電平@3.3V
PIN4	RXD	串口接收管腳 /TTL 電平@3.3V
PIN5	TXD	串口發送管腳 /TTL 電平@3.3V
PIN6	RESET	模塊復位信號 /TTL 電平@3.3V
PIN78	NC	懸空

注：SET=1 模塊工作在連續採樣方式下，模塊在每一次採樣結束後主動上傳採樣數據，採樣響應時間小於 600 毫秒，數據更 新時間小於 2 秒。

SET=0 模塊進入低功耗待機模式
