紅板4路繼電器模組 (高低電平式可調) 帶光耦 繼電器

商品說明

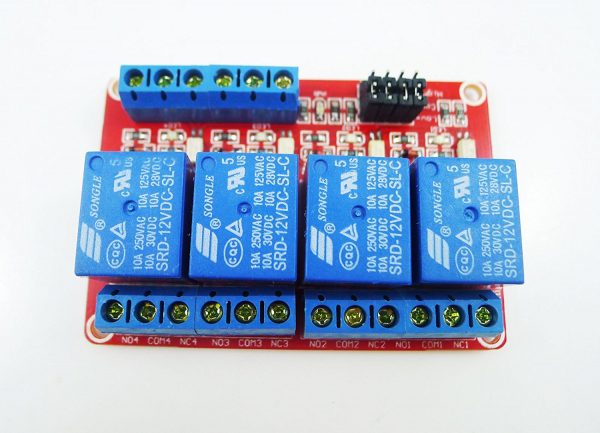

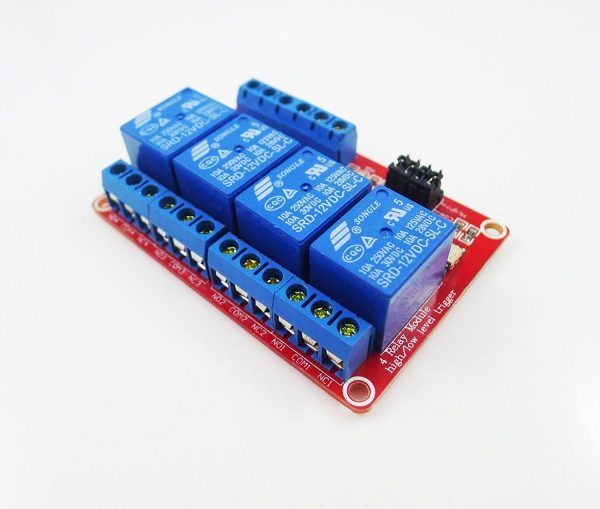

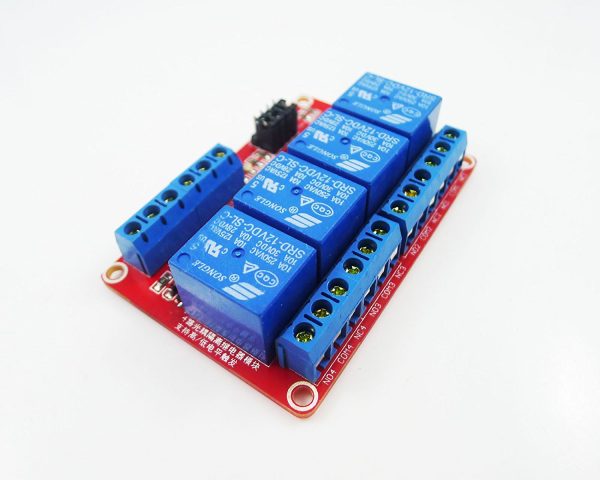

4路繼電器模組 產品介紹

在使用Arduino做互動項目時，很多大電流或高電壓的設備通常無法直接用Arduino的數字IO口進行控制（如電磁閥、電燈、電機等），此時可以考慮用5V繼電器的方案解決。

產品特點

• 繼電器模組採用正品優質繼電器，常開接口最大負載：交流250V/10A，直流30V/10A;
• 採用貼片光耦隔離，驅動能力強，性能穩定；觸發電流5mA；
• 繼電器模組工作電壓5V/24V
• 繼電器模組的每一路都可以通過跳線設置高電平或低電平觸發；
• 容錯設計，即使控制線斷，繼電器也不會動作；
• 電源指示燈（綠色），4路繼電器狀態指示燈（紅色）
• 接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
• 繼電器模組尺寸：73mm * 50mm* 18.5mm（長*寬*高)
• 設有4個固定螺栓孔，孔3.1mm，間距67mm*44.5mm

產品技術參數：

1. DC+：接電源正極（電壓按繼電器要求 5V）
2. DC-：接電源負極
3. IN1-IN4：根據每一路的設置，均可以高或低電平控制相應繼電器吸合

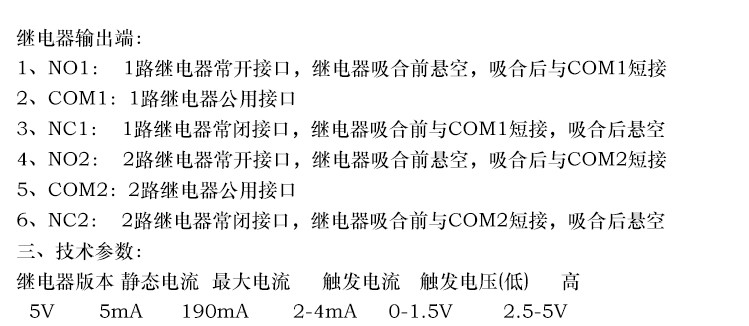

繼電器輸出端：

有12線接口，所有接口均可直接連線引出，方便用戶使用

1. NO1–NO4：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
2. COM1–COM4繼電器公用接口
3. NC1–NC4：繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空

高低電平觸發選擇端：

1. S1-S4依次為繼電器1路-4路的高低電平觸發選擇;
2. com與low短接時，相應繼電器為低電平觸發，com與high端短接時為高電平觸發
