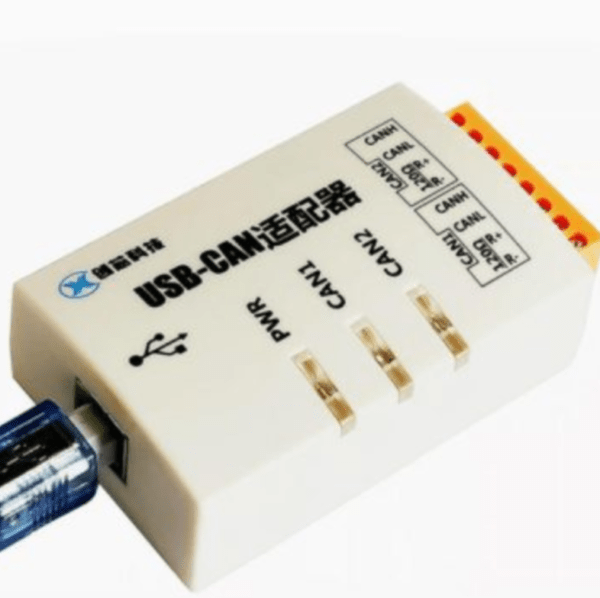

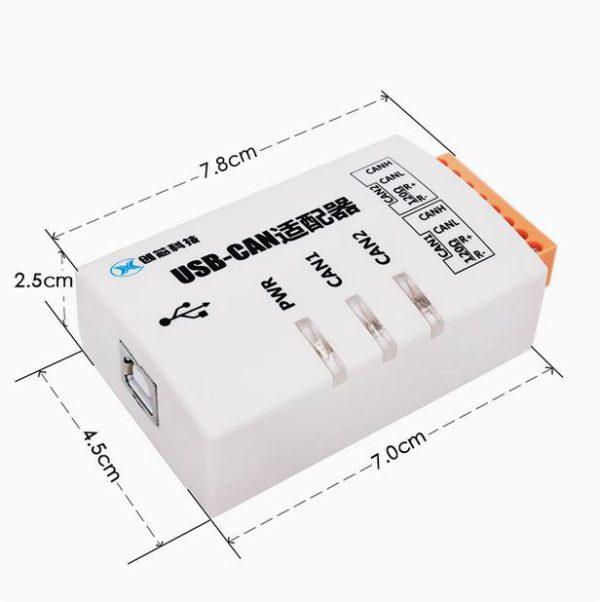

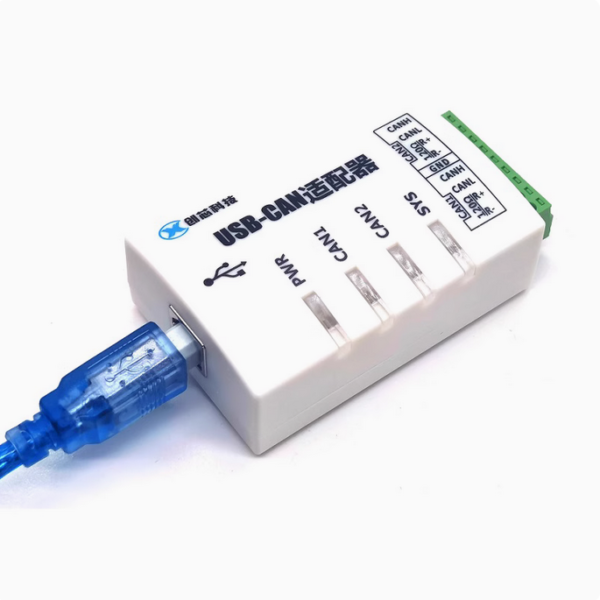

創芯 USB轉CAN USBCAN-2C 雙路 工業級隔離

商品說明

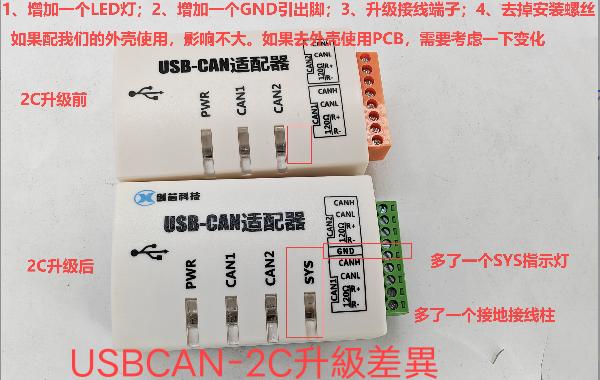

創芯 USBCAN-2C 隔離型：原型號，採用最新進口原裝芯片，有電氣隔離，穩定可靠！

相容ZLG（周立功）新型號 USBCAN-2E-U，支援DBC協定解析、DBC檔導入，可直接解析汽車OBD介面中的發動機轉速等資訊！不用按鍵即可支援遠端軟體、固件線上升級！可以像手機，點擊軟體按鈕升級系統！軟體語言簡體、繁體、英文自由切換，滿足國內外需求！

支援脫機智慧中繼功能，可以當中繼器使用！支援串列傳輸速率自動偵測、中繼與透明傳輸功能!提供32位元、64位元二次開發介面！可配置任意串列傳輸速率、全範圍串列傳輸速率！公開PC端調試軟體源代碼！提供各種主流開發平臺二次開發工程樣例源代碼：C++Builder、C#、VC、VB、VB.NET、Delphi、LabVIEW、LabWindows/CVI、Matlab、Python/Python-can、QT

支援：ZLG ZOPC_Server OPC伺服器軟體！

支援：組態王/MCGS等組態軟體！

濾波表直觀配置、智慧濾波（無限個ID或ID段）！
採用windows系統下穩定的驅動——微軟winUSB，微軟數字簽名認證，率先支援win10 32/64bit！ win7以上系統會自動安裝驅動(免驅設備)

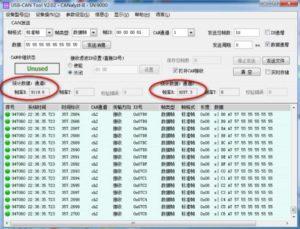

支援匯流排負載率/利用率/流量，曲線即時繪圖顯示！

USBCAN-2C 軍工級工藝：

• PCB採用高標準KB（建滔集團）的軍工級A等級料（帶KB浮水印防偽標誌）
• 全進口電子元器件、全自動貼片機加工(SMT)，無鉛工藝
• 光學檢測、72小時連續收發校驗測試、高低溫老化測試、振動衝擊測試。
• 每通道內置兩個120歐終端電阻，方便點對點調試。
• 兩通道同時達到8500幀每秒，雙通道獨立配置，獨立工作，互不干擾！
• 兩通道間可以相互通信，方便測試與學習。

① 採用32位80M高頻、高性能處理器，擁有512K flash，128K SRAM存儲空間。
② 採用先進的線上編程技術（線上寫FLASH）能夠即時保存CAN配置資訊與狀態，不用每次上電都進行繁瑣的配置。

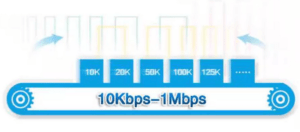

③ 10K~1M串列傳輸速率任意配置，帶串列傳輸速率計算、配置工具，一鍵配置。
④ 10K~1M串列傳輸速率任意幀測，秒秒鐘自動幀測出目標設備串列傳輸速率。
⑤ 完美支持win10/win8/win7/xp（64bit/32bit）、USB1.1/USB2.0/USB3.0和平板OTG規範。完美支援windows平板電腦。
⑥ 全部採用軍工級工藝、批量生產測試，品質保證。
⑦ 獨特加密技術：用戶二次開發軟體，可以實現軟體與硬體綁定，也可以在軟體中內置一組密鑰，實現一個軟體綁定特定的多個設備

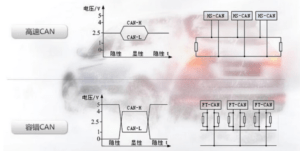

CAN協議完全符合CAN 2.0B規範，相容CAN 2.0A 符合ISO 11898-1/2/3

CAN波特率可邊程任意設置，範圍在10kbps-1Mbps之間





支援探測總線波特率，可以輕鬆獲知總線的未知波特率

支援多種開發環境



創芯CANUSB-2C特點：

1.公開調試軟體CANTOOL源代碼：
能有魄力開源調試工具的，淘寶僅此一家！相信親都能瞭解示例代碼和開發工具代碼的區別，示例代碼僅僅是給您提供一個指導方向，更多細節的複雜的應用多數不會在示例代碼中找到。而我們的USB CAN TOOL是我們盡心竭力開發的專用於USB CAN調試的應用軟體，軟體中包含了多種複雜實用的功能，這是示例程式源代碼無法做到的！

2.比性能：
①採用32位80M主頻高性能處理器，擁有512K flash，128K SRAM存儲空間，能夠緩存6000幀的CAN資訊，直接秒殺STM等方案(STM系列晶片主頻只有72M，64～256K大小不等的Flash，64K的SRAM)。
②支援先進的線上編程技術（線上寫FLASH）能夠即時保存CAN配置資訊與狀態（不用外置EEPROM），不用每次上電都進行繁瑣的配置。
③該晶片擁用1路高速USB與兩路CAN口，是目前性能好的解決方案。沒有任何資料傳輸瓶頸。而市面上USBCAN產品用多塊晶片，中間用串列或並行等方式通信，以及用USB模擬串口通信等方案。通信瓶頸多，電路複雜，可靠性差。

3.比速率：
真正的全速USB，輕鬆承載兩路CAN，輕鬆秒殺市場上：USB串口、單路CAN等低端產品。兩通道同時達到9000幀每秒，互不干擾！長時間測試不丟一幀。

4.一機多設備：
一台PC機上，可以同時運行10個USB-CAN。獨立運行互不干擾。用在一台監控設備要同時監控多個CAN網路，或者可靠性要求資料對比較驗時等場合。

5.上位機與相容性：
所有產品，都相容周立功USBCAN設備CAN-bus通用測試軟體CANTest新版、相容吉陽光電USBCAN設備CANTools工具軟體新版，相容飛思卡爾公司（freescaIe）FreeMaster軟體（方便通過CAN匯流排，線上即時調試電機應用）。使用我們的設備依然可以繼續使用這些軟體，讓您用更低的成本實現更強大的功能。

CANalyst-II分析仪支持周立功CANPro协议分析软件V1.50

ZLG CANTest新版界面

飞思卡尔freescale电机调试软件FreeMaster新版界面

6.穩定的USB驅動：
驅動使用Microsoft為所有USB 設備提供的常規WinUSB驅動程式 (Winusb.sys)。標準驅動、相容性強。 支持Windows10（64位、32位）、Windows8（64位、32位）、Windows7（64位、32位）、Windows Server 2008、Windows Vista、Windows Server 2003、Windows XP（64位、32位）、Windows 2000。Windows7以上，系統會自動聯網、搜索、下載、安裝USB驅動。即插即用，真正的實現免驅。

7.齊全的工程樣例：
提供各種主流開發平臺工程樣例源代碼，在樣例工程基礎上進行簡單修改，即可完成大多數工況需要，大大縮短用戶開發週期，樣例代碼開發環境包括：①C++Builder、②C#、③VC、④VB、⑤VB.NET、⑥Delphi、⑦LabVIEW、⑧LabWindows/CVI、⑨Matlab並在不斷開發增加中……

8.全範圍串列傳輸速率自動識別：

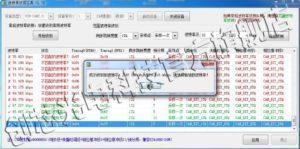

10k～1M串列傳輸速率範圍，您只需要點擊一下滑鼠，秒秒鐘就能探測出匯流排上的串列傳輸速率，給您的測試工作節省下無數寶貴的時間！

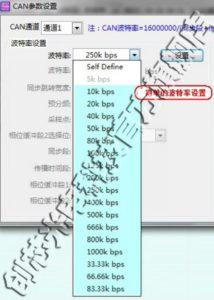

9.簡單和專業的串列傳輸速率設置：

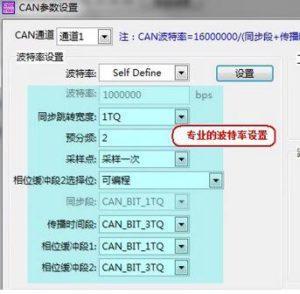

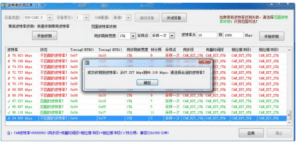

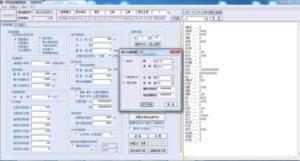

要設置通用標準串列傳輸速率，只需在下拉清單中選擇；同時我們也支援多寄存器組合設置非標準串列傳輸速率，跟據需要您可以設置10K到1M之間的任意串列傳輸速率！

10.人性化濾波設置，輕鬆面對複雜的濾波：

11.合併同類ID、深入淺出功能：

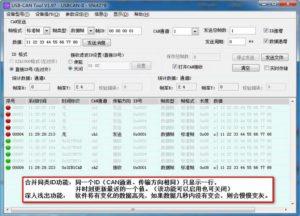

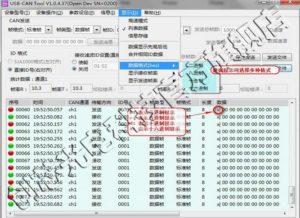

合併同類ID功能：一個設備一般發送有限個ID資料，同ID的資料代表的意義相同，一般調試只需要關注新的資料。
深入淺出 功能：運用該功能時，軟體會將有變化的資料高亮，這樣對於破解未知協議時，可以幫助用戶快速完成變數識別工作。

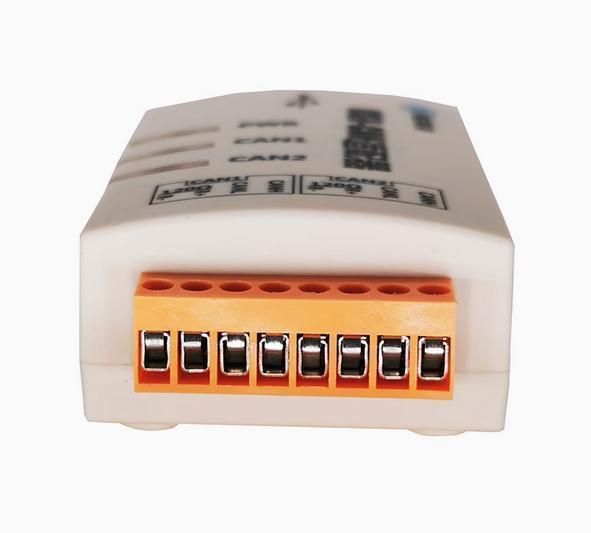

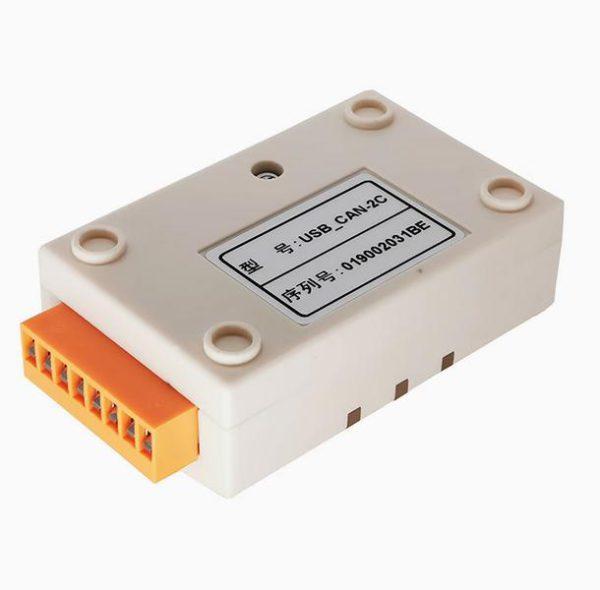

USBCAN-2C 工業級隔離

性能與技術指標

•  USB與CAN匯流排的協定轉換；
•  CANalyat-II分析儀（至尊版）具備2個CAN介面；
•  USB介面支援USB2.0，相容USB1.1；
•  支援CAN2.0A和CAN2.0B協定，支援標準幀和擴展幀；
•  支援雙向傳輸，CAN發送、CAN接收；
•  支援資料幀，遠端幀格式；
•  CAN控制器串列傳輸速率在10Kbps-1Mbps之間可選，可以軟體配置；
•  USBCAN-2C：CAN 匯流排界面採用高速磁藕隔離、隔離DC-DC電源；USB匯流排與CAN匯流排隔離、CAN1與CAN2間不隔離
•  流量:兩個CAN通道（同時運行時）分別達到接收8500幀/s，發送8500幀/s；（兩通道同時接收8500幀/s，USB速度可達17000幀/s的速度，不丟幀）
•  內部CAN發送緩衝區容量為每通道1000幀(發送失敗自動重發)，CAN接收緩衝區容量為每通道2000幀；
•  USB匯流排直接供電，無需外部電源；
•  USBCAN-2C，隔離模組絕緣電壓：2500V；
•  工作溫度：-40～85℃；
•  產品相容性：函數庫相容廣州周立功公司ZLG-USBCAN介面適配器。

USBCAN-2C可以利用提供的CANTools工具軟體，直接進行CAN匯流排的配置，發送和接收。用戶也可以參考提供的DLL動態連接庫、VC/VB常式編寫自己的應用程式，方便的開發出CAN系統應用軟體產品。利用USBCAN-2C進行二次軟體發展時，您完全不需要瞭解複雜的USB介面通訊協定。

基於LABVIEW開發的調試工具

設備型號選擇：USBCAN-2C具有兩個通道，選USB-CAN2.0

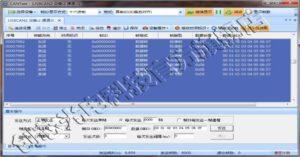

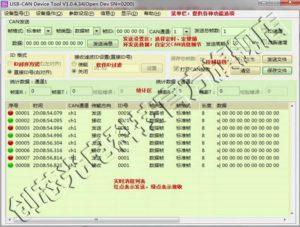

工具軟體主介面，通用易操作：

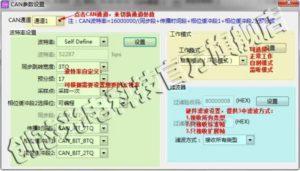

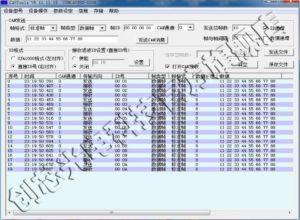

參數設定：串列傳輸速率、工作模式、濾波可分開設置；支援通用標準串列傳輸速率直接選擇設置及非常規串列傳輸速率的高級自定義設置。

可設置接收線程掃描時間，精確到1ms

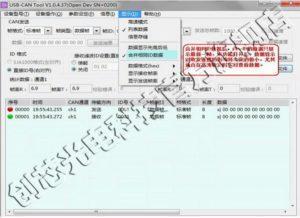

顯示：合併同ID資料，來減輕高速收發時介面顯示對收發速率的影響。

將資料保存到EXCEL。

USBCAN-2C 典型應用

•  通過PC或筆記本的USB介面實現對CAN匯流排網路的發送和接收;
•  快速CAN網路資料獲取、資料分析；
•  快速CAN網路資料獲取、資料分析；
•  CAN匯流排－USB閘道；
•  USB介面轉CAN網路介面；
•  延長CAN匯流排的網路通訊長度；
•  工業現場CAN網路資料監控；
•  CAN-bus網路調試與測試；
•  CAN2.0A/2.0B報文分析；
•  iCAN協議分析；
•  DeviceNet協議分析；
•  CANopen協議分析；
•  SAE J1939協議分析。

部分客戶二次開發案例

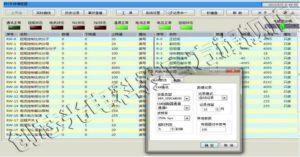

• 系統名稱：車身控制器綜合測試儀

      –>CAN卡型號：USBCAN-2C

      –>二次開發環境：VC

      –>開發類型：基於USBCAN-2C開發。

系統名稱：EPS手持編程器

      –>CAN卡型號：USBCAN-2C

      –>二次開發環境：LabVIEW

      –>開發類型：基於USBCAN-2C開發。

USBCAN-2C 产品规格书
