商品說明

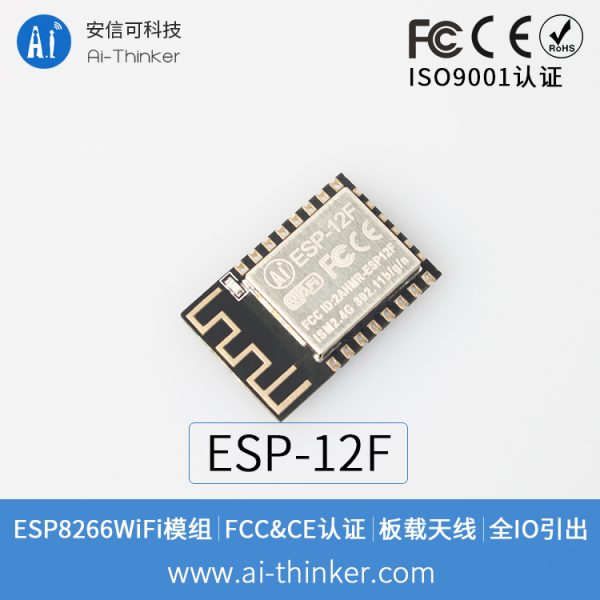

ESP8266 ESP-12F WiFi 模組 ESP8266串口 轉 WiFi 無線透傳

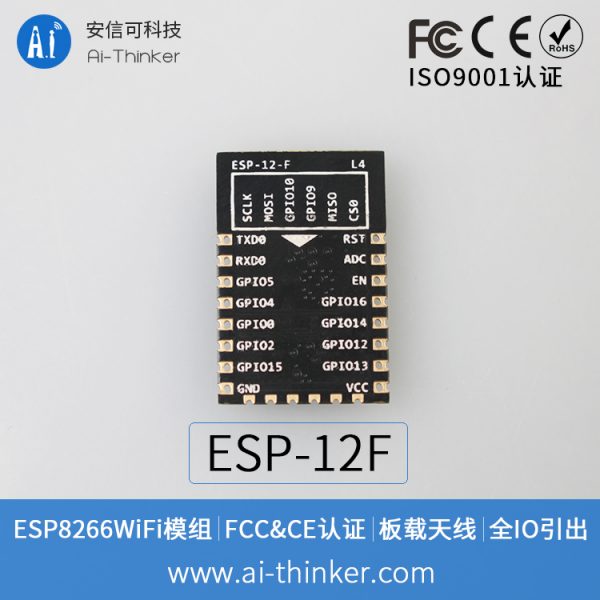

ESP8266-12F wifi 模組 是 ESP8266-12 的增強版，突破性的設計改版！完善外圍電路，四層板板工藝，增強阻抗匹配，信號輸出更佳，無論是穩定性還是抗干擾能力，PCB天線經過專業實驗室測試，完美匹配，都得到了大幅度的提升！對於之前選擇ESP-12的用戶，即使已經做出產品也沒關係，增強版完全兼容之前固件，引腳在ESP-12的基礎上又新增六個IO口、SPI口引出，開發更加便捷，應用更加廣泛！

內置雲服務功能，就是可以用三條指令進入全球遠程控制功能！全新四層板設計，天線全新改版射頻性能優化，相較於ESP-12E的通訊距離增加30%-50%！半孔貼片工藝,全IO引出，帶金屬屏蔽殼，已過FCC 認證，內置PCB板載天線，4MBytes Flash。

型號	ESP-01ENew	ESP-01S	ESP-01MNew	ESP-01FNew	ESP-07S	ESP-12F	ESP-12SNew
封裝	DIP-18	DIP-8	SMD-18	SMD-18	SMD-16	SMD-22	SMD-16

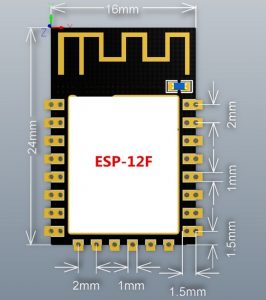

尺寸(mm)	18*17*2.8	24.7*14.4*11.0	18*18*2.8	11*10*2.8	17.0*16.0*3.0	24.0*16.0*3.0	24.0*16.0*3.0
板層	4	2	4	4	4	4	4
Flash	8Mbit	8Mbit	8Mbit	8Mbit	32Mbit	32Mbit	32Mbit
認證	–	–	FCC/CE/SRRC	–	FCC/CE	FCC/CE/IC/SRRC/KC/NCC…	FCC/CE/SRRC
天線	IPEX天線	PCB天線	PCB天線	無內置天線	IPEX	PCB天線	PCB天線
指示燈	–	GPIO2	–	–	–	GPIO2	GPIO2
可用IO	11	2	11	9	9	9	9

用戶手冊及開發文檔：ESP8266文檔中心

開發環境搭建： 如何安裝安信可一體化開發環境 , 如何使用安信可 ESP 系列一體化開發環境 , 如何為 ESP 系列模組燒錄固件

使用AT指令開發示例：ESP8266使用AT指令開發示例

出廠AT固件及SDK源碼：ESP8266 最新SDK發佈

SDK二次開發SDK_DEMO:SDK二次開發

硬體資源： esp8266_modules_libraries.zip

開發板系列：ESP8266 開發板

雲服務：AiCloud 2.0 雲伺服器專題 , OneNET中移物聯網專題

開發工具：開發工具清單

常見問題：ESP8266 常見問題

查看更多 ESP8266 商品
