Wemos D1 Pro mini-16m 基於 ESP-8266EX 的迷你WiFi 開發板

NT$200 未稅

  • 1個數字輸入/輸出引腳
  • Interrupt 中斷/ PWM / I2C /one-wire
  • 1路模擬輸入（3.2V最大輸入）
  • 16M bit Flash
  • 外部天線連接器
  • 內置陶瓷天線
  • 新型CP2104 USB-TO-UART IC

尚有庫存

    • 10 NT$
貨號： D1 Pro mini-16m(A3-19) 分類： , , 標籤： , , , ,
  • 商品說明

商品說明

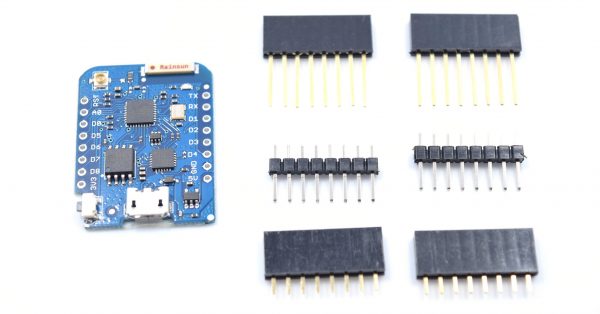

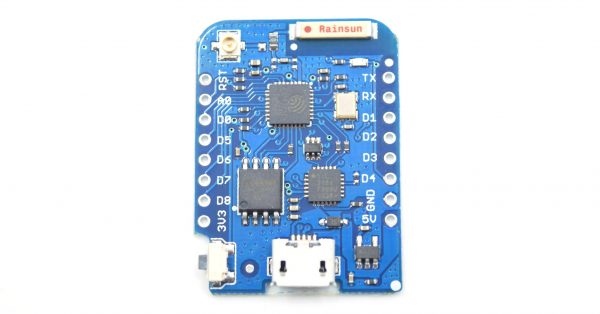

Wemos D1 mini Pro 基於 ESP-8266EX 的迷你WiFi 開發板 16m 快閃記憶體

  • 1個數字輸入/輸出引腳
  • Interrupt 中斷/ PWM / I2C /one-wire
  • 1路模擬輸入（3.2V最大輸入）
  • 16M bytes(128M bit）Flash
  • 外部天線連接器
  • 內置陶瓷天線
  • 新型CP2104 USB-TO-UART IC
  • 與D1 mini相同，但更輕 原廠 WeMos 出貨

Technical specs

Microcontroller ESP-8266EX
Operating Voltage 3.3V
Digital I/O Pins 11
Analog Input Pins 1(Max input: 3.2V)
Clock Speed 80MHz/160MHz
Flash 4M/16M bytes
Length 34.2mm
Width 25.6mm
Weight 2.5g



Pin

Pin Function ESP-8266 Pin
TX TXD TXD
RX RXD RXD
A0 Analog input, max 3.3V input A0
D0 IO GPIO16
D1 IO, SCL GPIO5
D2 IO, SDA GPIO4
D3 IO, 10k Pull-up GPIO0
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, 10k Pull-down, SS GPIO15
G Ground GND
5V 5V –
3V3 3.3V 3.3V
RST Reset RST

CP2104 USB to UART driver

韌體：http://micropython.org/download#esp8266

What’s new with D1 mini Pro V1.0

  • 500mA resettable fuse

  • New 3dB ceramic antenna

  • Optimize antenna circuit

Top



D1 mini Pro VS mini V2

 D1 mini Pro  D1 mini V2
 Flash 16M bytes(128M bit)  4M bytes(32M bit)
 USB-TO-UART IC  CP2104  CH340G
 Antenna  Built-in ceramic antenna or External antenna  PCB antenna
 Weight(without pins)  2.5g  3.9g
 Thickness  3.6mm  6.7mm
