SparkFun USB to RS-485 Converter USB 轉 RS-485 分線板 (SP3485 & FT232RL) 高速半雙工轉換器

商品說明

此電路板是最新版本，這款分線板將SP3485 RS-485收發器與 FT232RL USB UART IC結合使用，用於將USB資料流轉換為RS-485資料流。 SP3485是一款半雙工收發器，因此一次只能進行單向通訊，但其傳輸速度最高可達10Mbps。

FT232RL 的 TXDEN 接腳連接到 SP3485 的發送和接收啟用輸入端，該接腳用於控制 RS-485 收發器的發送模式。安裝正確的驅動程式後，FT232RL 將列舉為虛擬 COM 連接埠；驅動程式適用於 Windows、Mac 和 Linux 系統。

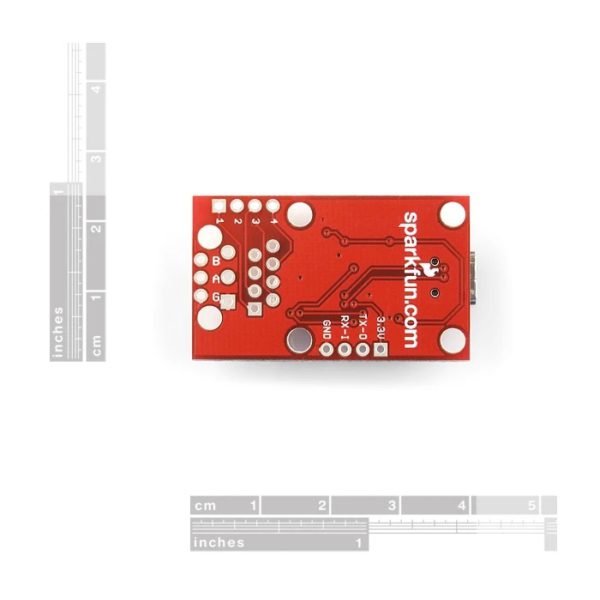

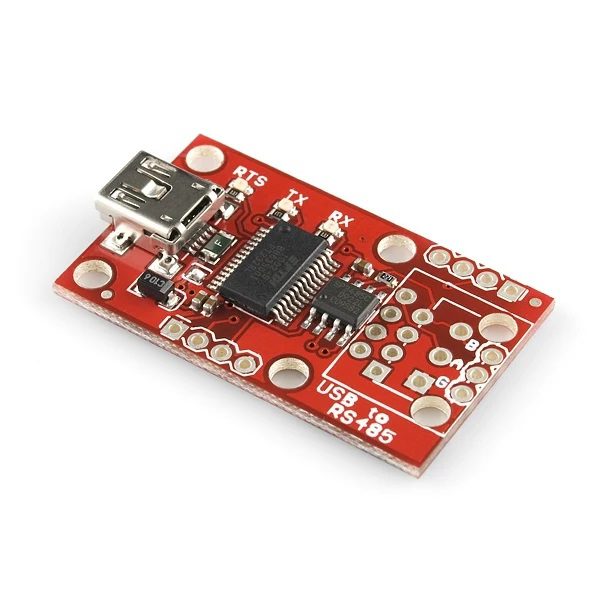

此分線板包含 SP3485、FT232、TX/RX/RTS LED 指示燈、Mini-B USB 介面、濾波電容以及原理圖中所示的其他元件。我們將 RS485 輸出引出到三個不同的接口：(1) RJ-45 接口，(2) 3 針 3.55mm 螺絲端子，以及 (3) 3 針 0.1 英吋間距排針；這些輸出接口均未預先安裝元件。

功能與規格

• 配備 SP3485 RS-485 收發器和 FT232RL USB UART IC
• 透過 USB 供電
• RX、TX 和 RTS LED 指示燈
• Mini-B USB 連接器
• USB電源和RX/TX線路引出至間距為0.1英吋的接頭。
• RS-485 輸入/輸出介面引出至 RJ-45 連接器、3.5mm 螺絲端子和 0.1 英吋間距接頭。
• 驅動/接收器啟用端連接至FT232RL的RTS線
• -7V 至 +12V 共模輸入電壓範圍

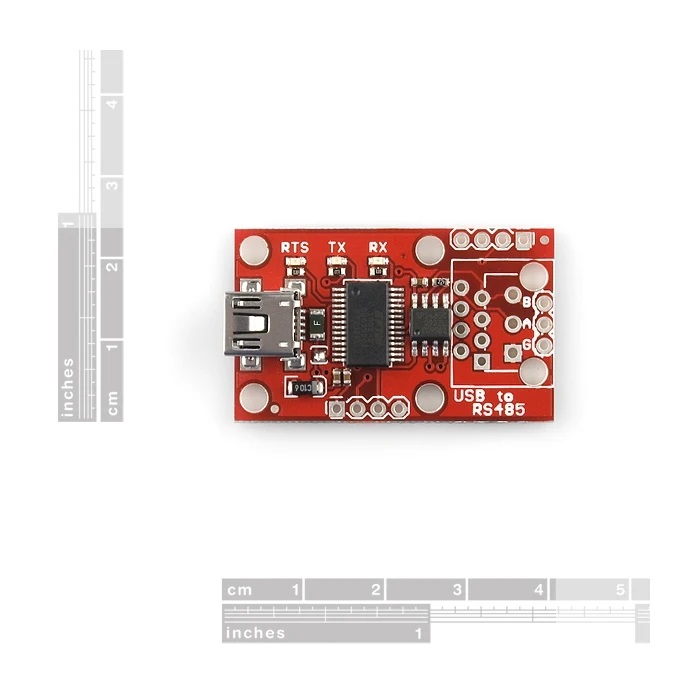

• 1.55×0.9英寸 / 39.3×22.8mm

文件

• [PDF] USB 轉 RS-485 分線板原理圖 (Schematic)
• EAGLE PCB 電路板設計檔案 (CAD Files)
• SP3485 高速 RS-485 收發器數據手冊 (Datasheet)
• FTDI FT232RL 虛擬 COM 埠 (VCP) 驅動程式下載
• GitHub 專案原始碼與硬體設計存檔
