USB TO TTL TYPEC

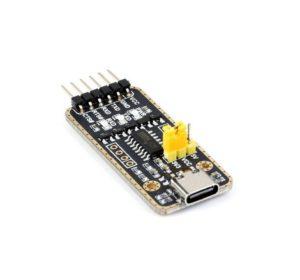

USB轉UART通用串口通信模組 高傳輸速率 USB Type-C 附傳輸線 微雪原廠

NT$238 NT$200 未稅

板載自恢復保險絲和瞬態抑制二極體，防過流過壓，提高抗衝擊能力；板載 IO 保護電路，防浪湧，防靜電，通信穩定且安全。支援 Mac、Linux、Android、Windows 7/8/8.1/10/11 等系統。

尚有庫存

貨號： WS-21443(C9-16) 分類： 標籤： , , ,
  • 商品說明

商品說明

USB轉UART通用串口通信模組 高傳輸速率 USB Type-C 附傳輸線 微雪原廠

產品特性

  • 採用新版 CH343G 晶片，相比 CH340G，支援更高通信速率：可達 6Mbps；支持更多串口 IO 電平：5V/3.3V/2.5V/1.8V
  • 支持 Mac、Linux、Android、Windows 7/8/8.1/10/11
  • 板載自恢復保險絲和瞬態抑制二極體，防過流過壓，防浪湧，防靜電，提高抗衝擊能力，通信穩定且安全
  • 板載 IO 保護電路，防浪湧，防靜電，通信穩定且安全
  • 板載 TTL 串口3V 和 5V 電平轉換引腳，可切換 TTL 通信電平
  • 支援輸出3V/5V (模組由 USB 供電，須將跳線帽跳到 3.3V/5V)
  • 採用雙面黑色沉金工藝，耐用且美觀

產品參數

主機介面 USB
設備介面 UART
通信範圍 50bps ~ 6Mbps
USB 介面 介面形式：USB Type-C
介面保護：自恢復保險絲、ESD 靜電保護
UART 介面 介面形式：6PIN 彎排針介面
介面保護：IO 保護二極體電路
参数名称 参数
产品类型 USB转TTL
供电电压 5V
通信速率 50bps ～ 6Mbps
串口 TTL 电平 5V/3.3V/2.5V/1.8V①
操作系统 Mac OS、Linux、Windows 11 / 10 / 8.1 / 8 / 7 、Android

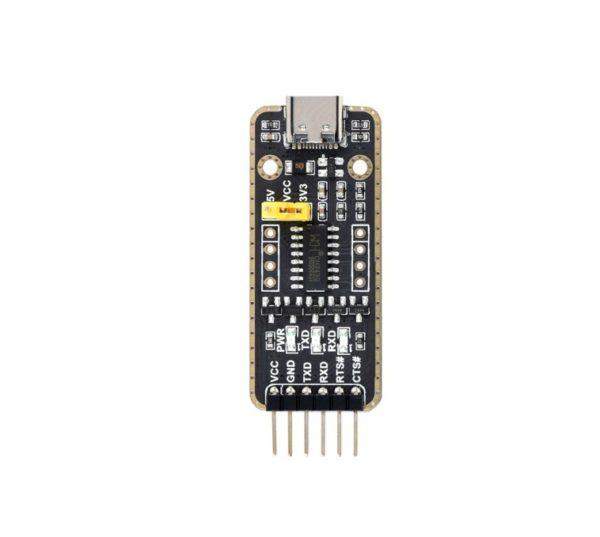

引脚說明

VCC 可對外接的設備提供 5V 或 3.3V 電壓（通過跳線帽設置）
GND 接 GND
TXD 接 MCU.RXD
RXD 接 MCU.TXD
RTS# 接 MCU.CTS
CTS# 接 MCU.RTS

出貨清單：

  1. USB UART 串口模組 (type C) × 1
  2. 杜邦線 6PIN × 1
  3. type-c傳輸線

文件資料：
