TCS34725 顏色感應識別 顏色感測器模組 GY-33 替代TCS230 TCS3200

NT$286 NT$238 未稅

GY-33是一款低成本顏色識別感測器模組,工作電壓3-5v,功耗小,體積小,安裝方便。提供了兩種方式讀取資料,即串口UART(TTL電平)跟 IIC(2線)

尚有庫存

  • 商品說明

商品說明

TCS34725 顏色感應識別 顏色感測器模組 GY-33 替代TCS230 TCS3200

TCS34725 GY-33 是一款低成本顏色識別感測器模組,工作電壓3-5v,功耗小,體積小,安裝方便。

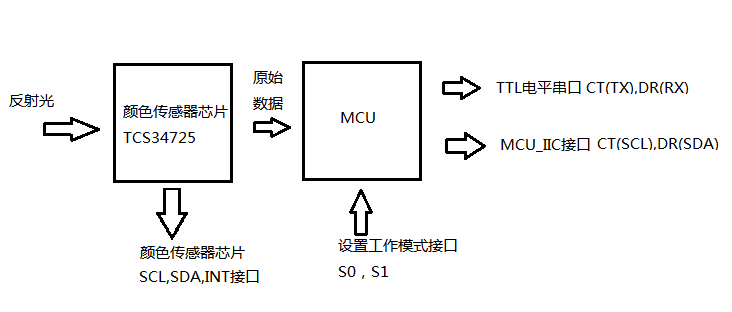

其工作原理是,照明LED發光,照射到被測物體後,返回光經過濾鏡檢測RGB的比例值,根據RGB的比例值識別出顏色。

此模組,有兩種方式讀取資料,即串口UART(TTL電平)或者IIC(2線)。

串口的串列傳輸速率有9600bps與115200bps,可配置有連續,詢問輸出兩種方式,可掉電保存設置。

有簡單的7種顏色識別,不需要計算RGB值。可適應不同的工作環境,與單片機及電腦連接。

模組另外可以設置單獨感測器晶片工作模式作為簡單感測器模組,MCU不參與資料處理工作。

 產品特點 技術參數

  • 高性價比
  • 內置MCU 計算顏色
  • IIC、串口通信格式
  • 可調節LED亮度

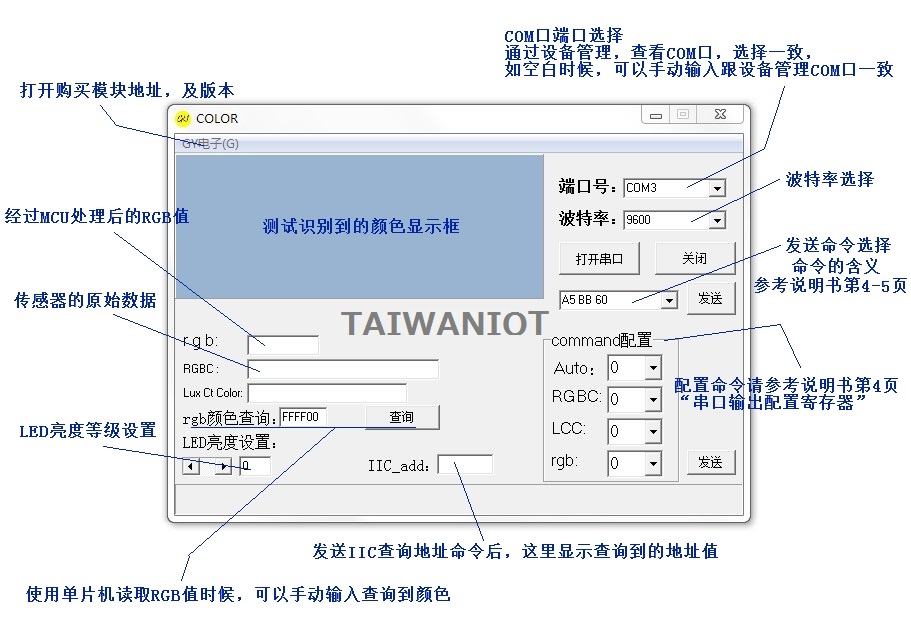

  • 配相應的上位機軟體

產品應用

  • 智慧型機器人
  • 教學實驗室儀器
  • 生產線產品檢測
  • 色度計
  • led顏色檢測

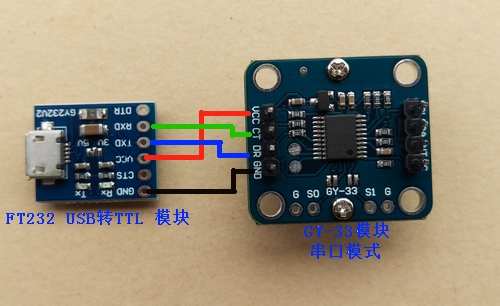

與USB轉TTL接線圖:

TCS34725 顏色 感應 識別 感測器模組 GY-33

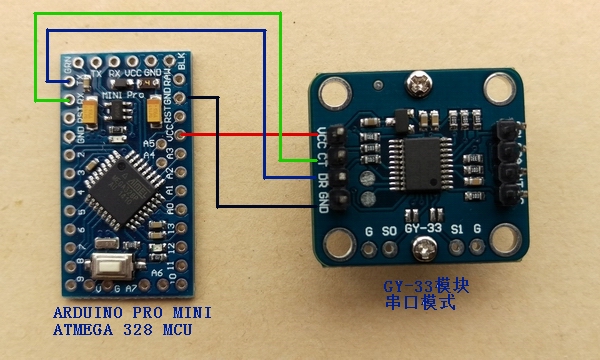

與MCU 串口接線圖:

GY-33 替代TCS230 TCS3200

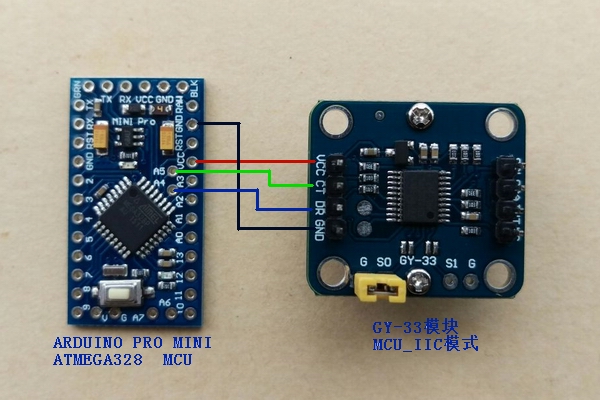

與MCU_IIC接線圖:

購買後請來信索取範例程式
