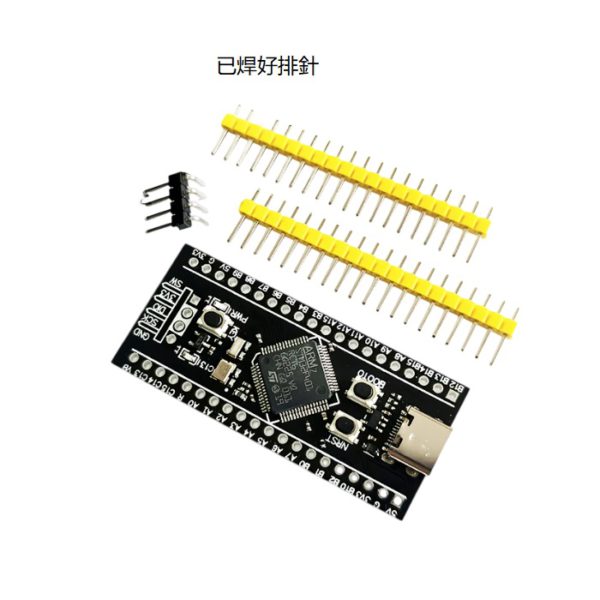

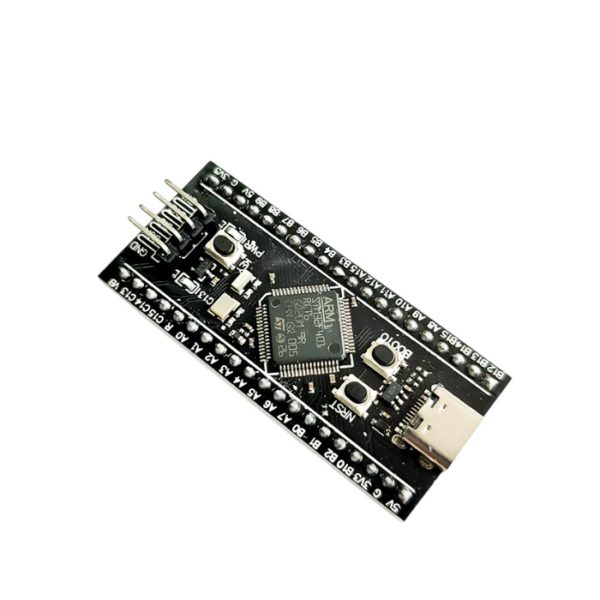

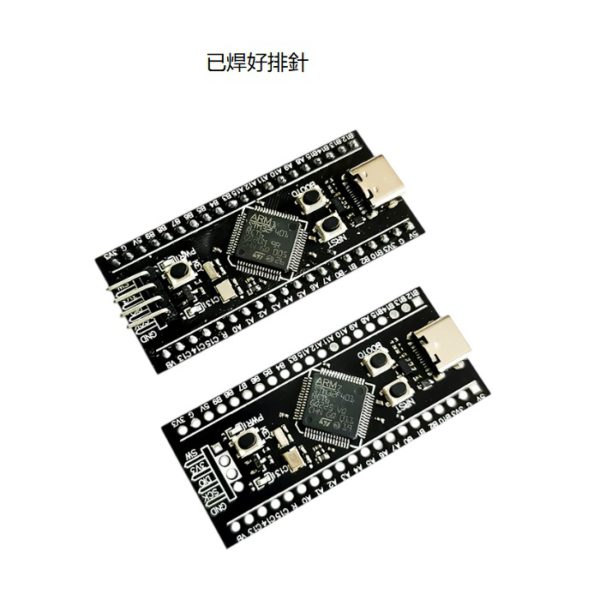

STM32F401RCT6 開發板 | 支援 MicroPython｜相容 F401CCU6 已焊排針

商品說明

新版本STM32F401RCT6開發板完全相容老版本STM32F401CCU6，差異在於晶片封裝不同，可直接替換。

下裁方法：

ISP模式下裁

• 方法1：上電狀態下，按住BOOTO鍵和重置鍵，然後鬆開重置鍵，0.5秒後鬆開BOOTO鍵
• 方法2：斷電狀態下，按住BOOTO鍵，上電後0.5S鬆開BOOT0

USB 傳輸線 連接MCU的TYPE-C接口，串口連接PA9.PA10,下裁軟體推薦STM32 CubeProg,WeAct Studio Download T00l

串口下裁：

USB轉串口(ex.:CH34O)TX-PA10,RX-PA9,同時不要將MCU的Type-C連接到電腦，必須使用外部供電，不然會影響MCU下裁

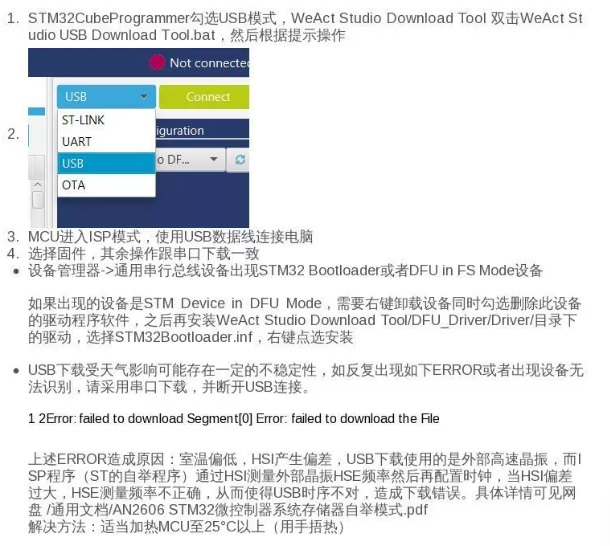

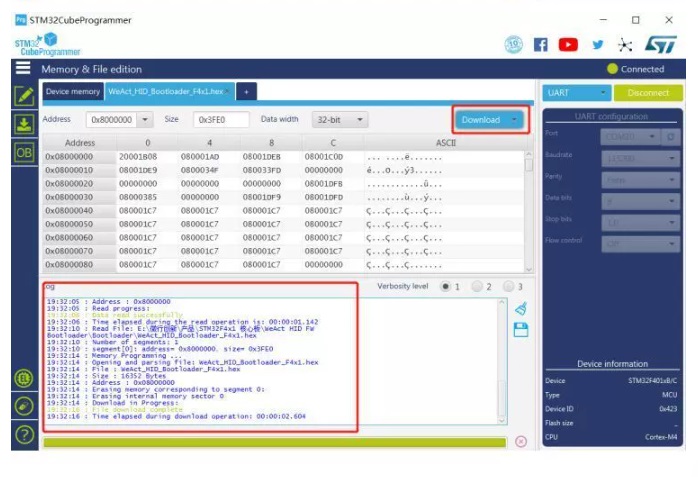

使用STM32 CubeProgammer進行串口下裁

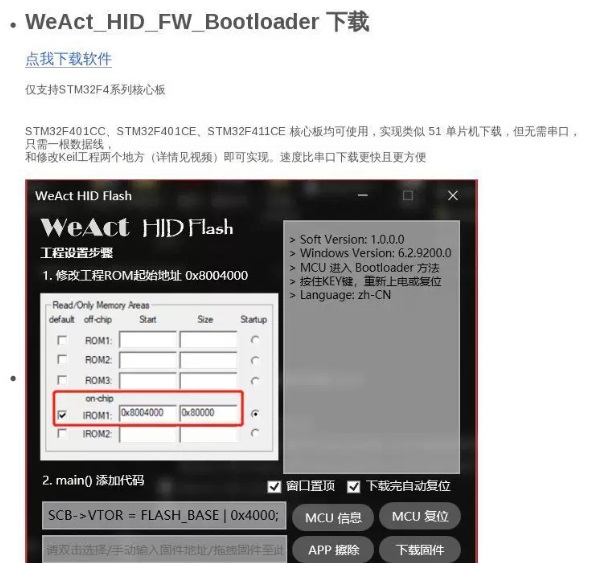

下裁軟體使用步驟

• 將核心板用傳輸線 連接電腦，出現WeAct HID設備
• 按住KEY鍵，重新上電或重置進入Bootloader
• 下裁軟體選擇韌體，點擊<下裁韌體>即可完成下載
• 所選韌體會隨KEL重新編譯而更新，無需重新選擇



進入Bootloader方法

• 按住<KEY鍵>，重新上電或重置，C13LED閃爍即可鬆開
• APP進入Bootloader參考stm32f401 test APP0x8004000.zip工程



在Bootloader中

• 單擊/雙擊<KEY鍵>為C13LED亮滅
• SW調試口開放，可以用調試器燒寫，無需進入DFU模式



退出Bootloader方法

• 重置MCU,重置鍵I主機點擊<MCU重置>
• 長按<KEY鍵>，C13LED閃爍即可鬆開

文件資料

• 資料下載連結： 提取碼：d192
• STM32下載燒錄事項說明
• MicroPython    部分教學
