Sparkfun美國製 Pocket AVR Programmer 編輯器

商品說明

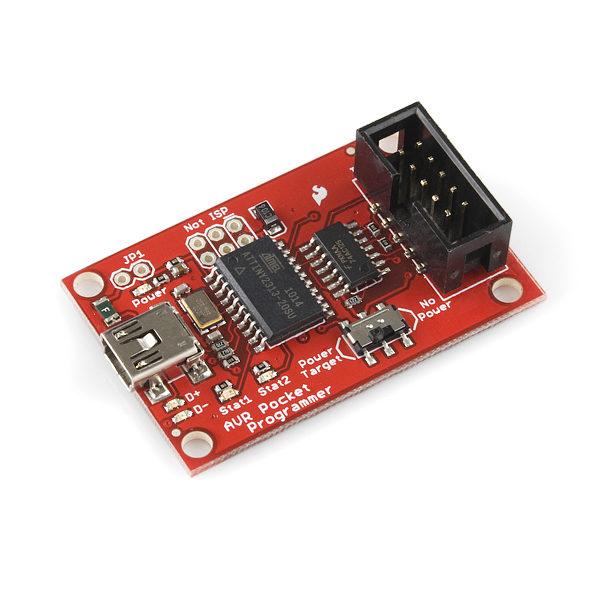

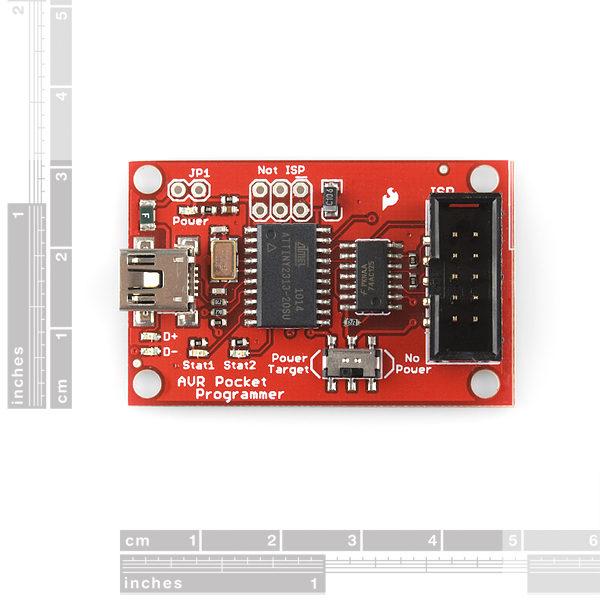

Pocket AVR Programmer 編輯器

此新版本Pocket AVR Programmer 編輯器使用 SMD 5×2 接頭。這是一個簡單易用的 USB AVR 編程器。它成本低、易於使用、與 AVRDude 配合得很好，並在 Windows 桌面上進行了廣泛的測試。

基於 Dick Strefland 的 USBtiny 和 Limor Fried 的 USBtinyISP。這是為低預算的人設計的低成本程序編輯器。

Pocket AVR Programmer 編輯器這個編程器非常適合 ATmega168 和 ATmega328，並且應該可以與 AVRDUDE 支持的所有 AVR 微控制器一起使用。待編程的微控制器可以是具有 64K 或更少閃存的任何 AVR。

此邊程器適用於Arduino Uno 或 RedBoard 上的 ATmega328 ，但不適用於Arduino Mega 的ATmega2560 。 該板有緩沖和電源保護。

該板的最大特點之一是能夠從編程器為目標供電（高達 500mA）。

規格

• Standard AVR ISP programmer
• ATtiny2313 with USBtiny firmware preloaded
• Buffered output
• PTC fuse protected power
• Programmer can power target
• Supports ATmega168/328 and many others
• Two status LEDs

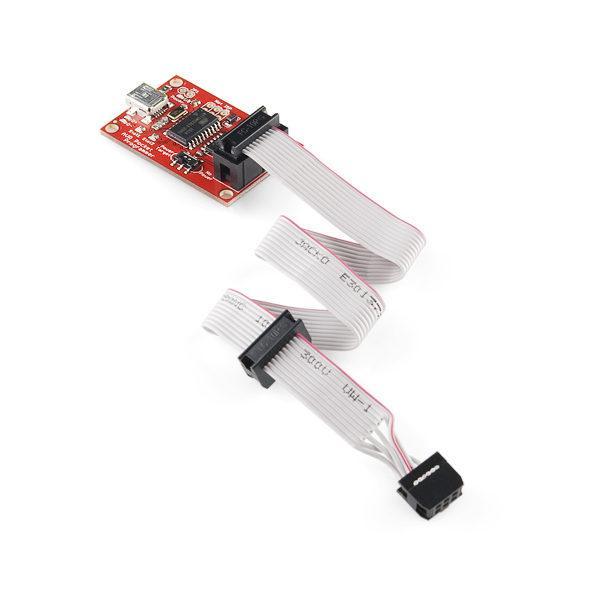

• Both 10-pin and 6-pin targets supported (cable included)



Documents

• Schematic
• Hookup Guide
• Windows Driver
• Firmware based on USBtiny (type ‘make all’ in the spi directory).
• Eagle Files (Licensed under CC v3.0 Share-Alike)
• GitHub (Design Files & Example Code).
