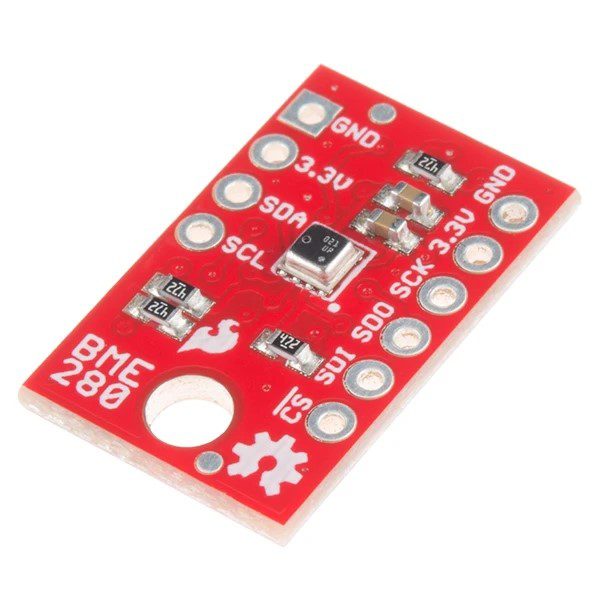

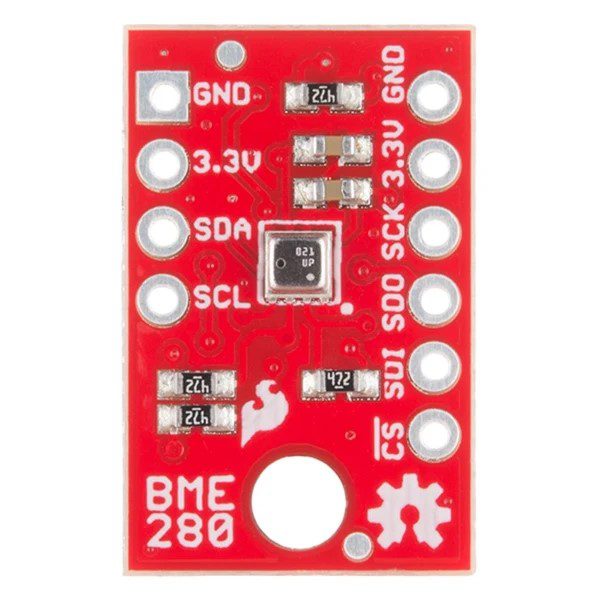

SparkFun Atmospheric Sensor Breakout – BME280 大氣感測器分線板 | 測量氣壓、濕度和溫度

商品說明

SparkFun BME280 大氣感測器分線板 是一種方便且節省空間的解決方案，能測量氣壓、濕度和溫度。基本上，您想知道的任何大氣條件，都可以透過這個小巧的分線板來獲取。BME280 分線板專為室內/室外導航、天氣預報、家庭自動化，甚至是個人健康和保健監測等應用而設計。

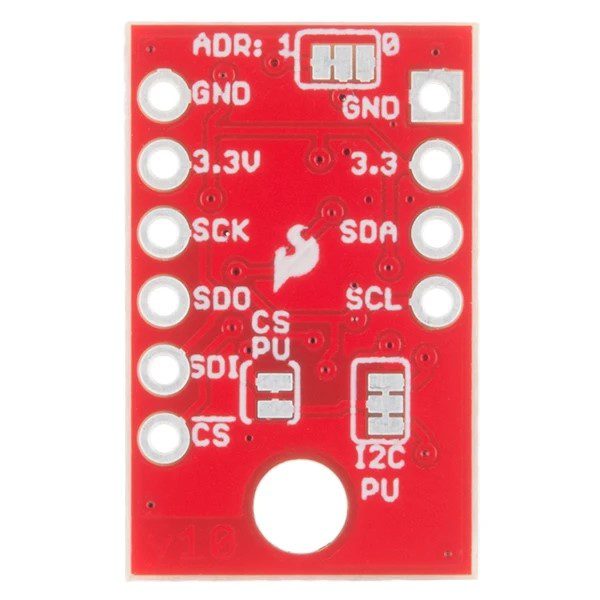

板載的 BME280 感測器可測量從 30kPa 到 110kPa 的氣壓，以及相對濕度和溫度。該分線板提供一個 3.3V SPI 介面 和一個 5V 容錯的 I2C 介面（帶有 3.3V 上拉電阻）。其功耗極低，測量時電流小於 1mA，閒置時電流小於 5µA。BME280 分線板共有 10 個引腳，但一次最多只會用到其中六個。板子左側提供電源、接地和 I2C 引腳。其餘提供 SPI 功能的引腳，以及另一個電源和接地引腳，則分佈在另一側。

注意：此分線板不包含排針，需要您自行購買並焊接。

產品特色

• 工作電壓：3.3V
• 通訊介面：I2C 和 SPI
• 溫度範圍：-40°C 至 85°C
• 濕度範圍：0 – 100% RH，在 20-80% 範圍內相對準確度為 ±3%
• 壓力範圍：30,000Pa 至 110,000Pa，相對準確度為 12Pa，絕對準確度為 100Pa
• 海拔範圍：0 至 30,000 英尺（9.2 公里），海平面相對準確度為 3.3 英尺（1 公尺），在 30,000 英尺時為 6.6 英尺（2 公尺）

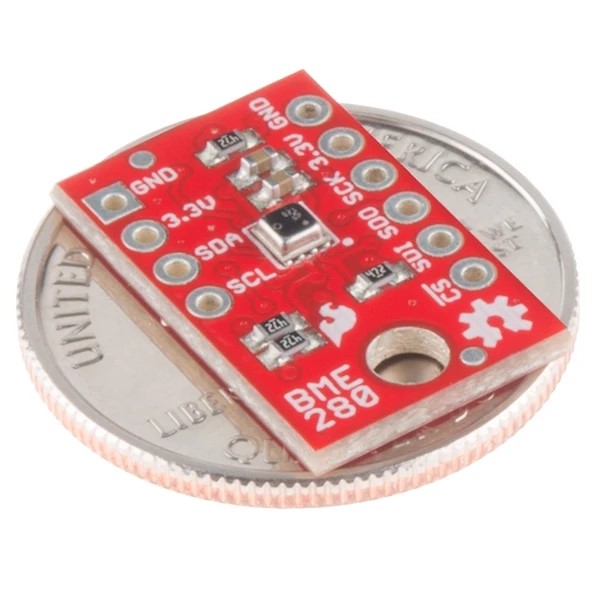

• 尺寸：非常小巧

Documents

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet
• GitHub (Design Files)
• GitHub (Library & Example Code)
• Product Video
