Analog MEMS Microphone Breakout 麥克風分線器 – SPH8878LR5H-1 Sparkfun美國製

商品說明

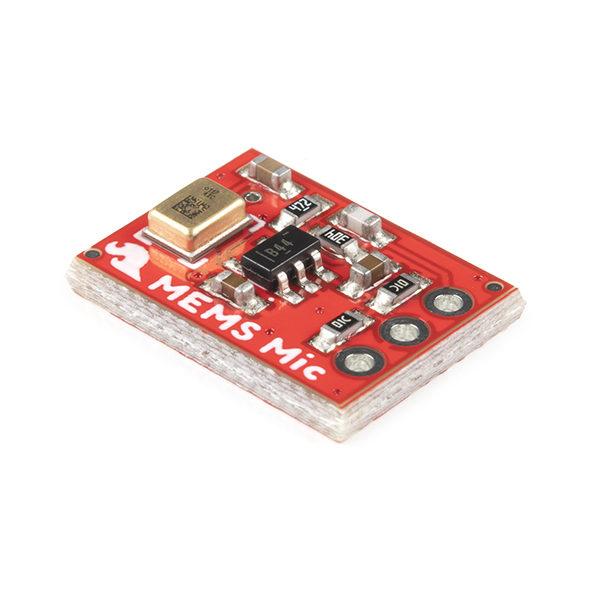

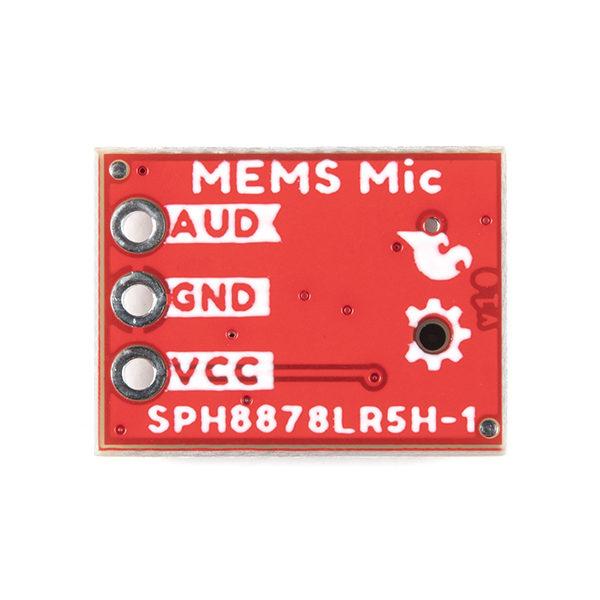

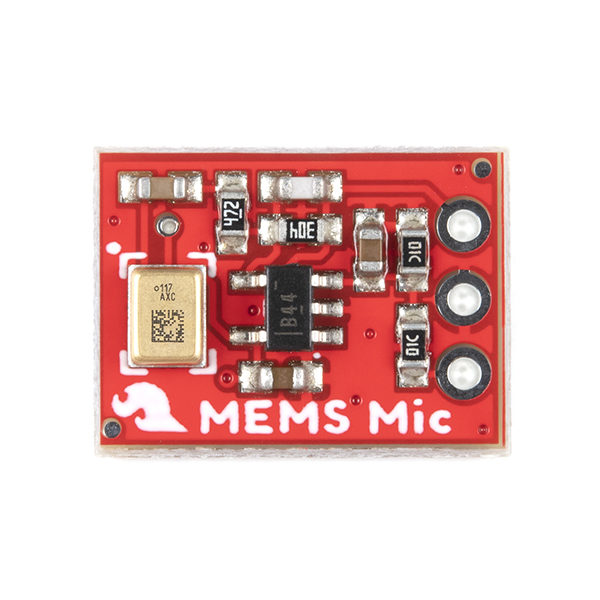

Analog MEMS Microphone Breakout 麥克風分線器 – SPH8878LR5H-1

SparkFun模擬MEMS麥克風分線器可輕鬆與Knowles的SPH8878LR5H-1模擬麥克風配合使用。

Analog MEMS Microphone Breakout 具有運算放大器， 可將麥克風的輸出提高到可用水平，允許您直接插入微控制器上的 ADC 或 SparkFun Spectrum Shield 之類的產品。

除了放大信號外，OpAmp 還增加了1/2 VCC的偏置電壓。對於距離麥克風幾英尺遠的正常說話聲音等聲源，AUD 輸出信號的峰峰值約為200mV 這款低調麥克風的端口位於底部，

因此可以將麥克風安裝到外殼的外表面。此麥克風是全向的，它可以很簡單的從各個方向收取聲源。



規格

• 電源電壓：2.3 – 3.6V
• 平均電流消耗：265µA
• 頻率範圍：7Hz-36kHz
• 信噪比：66dBV/Pa
• 靈敏度：-44dBV/Pa（單端模式）
• 7Hz 時 -3dB 滾降 / 36kHz 時 +3dB 平坦度
• 聲學過載點：134dB SPL
• OPA344 提供 600Ω 輸出阻抗



Documents

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Datasheet (SPH8878LR5H-1)
• GitHub Hardware Repo
