7段串行顯示器 7-Segment Serial Display-白字 Sparkfun原廠

商品說明

7段串行顯示器 7-Segment Serial Display-白字

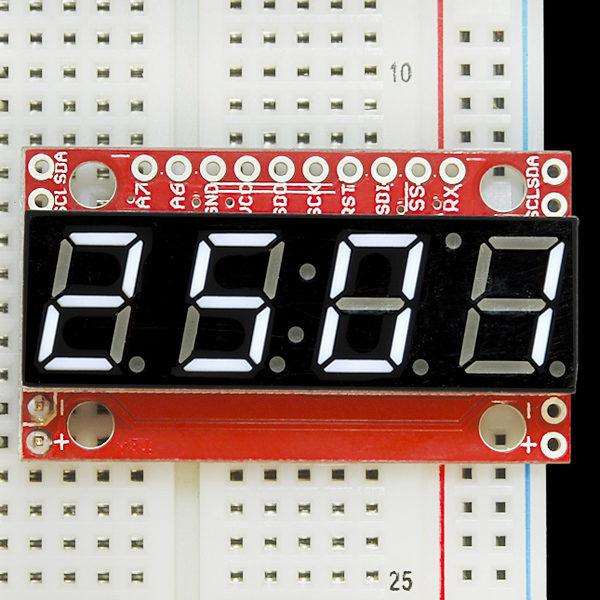

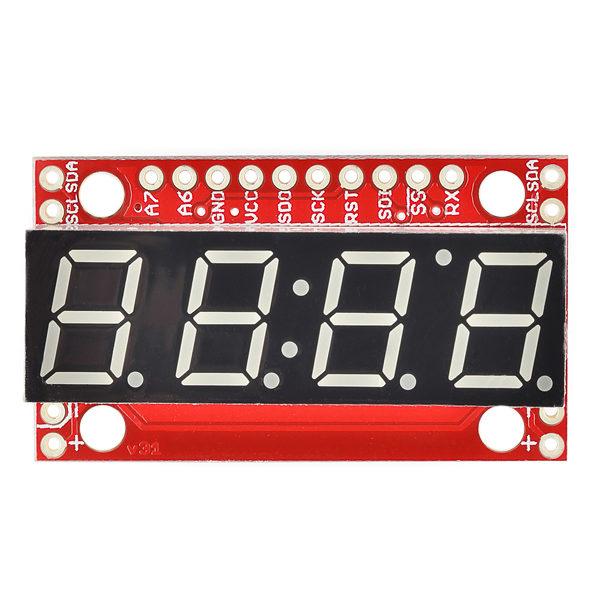

SparkFun 7 段串行顯示器結合了經典的 4 位 7 段顯示器和 ATMega328 微控制器，允許您僅使用幾條串行線單獨控制每個段。

串行 7 段顯示器可以通過以下三種方式之一進行控制：串行 TTL 通信、SPI 串行通信或 I2C 串行。由於 ATMega328 預裝了 Arduino 引導加載程序，您甚至可以對其進行編程以進行獨立操作！

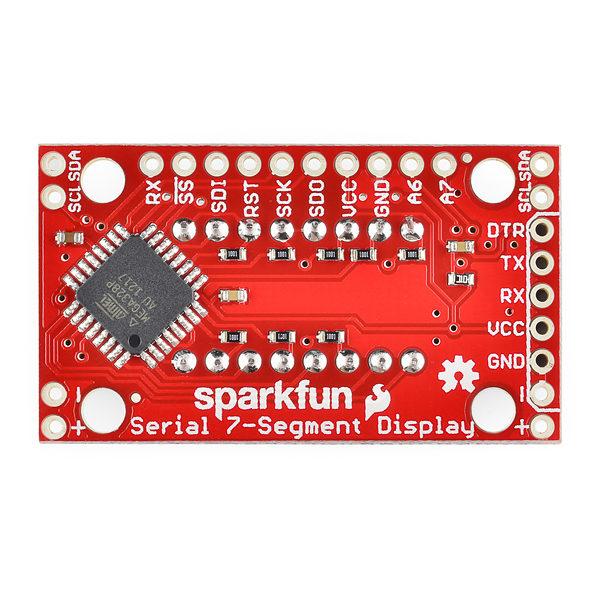

板上還有一個 FTDI 接頭，我們為 Arduino IDE 提供了硬件配置文件，使其更易於編程。 我們還對該設計進行了一些佈局更改，這將使將這些更容易地合併到您的項目中。

我們將電源和 I2C 引腳移到了電路板的側面，這樣您就可以將它們鏈接在一起以顯示更長的數字串。我們還在板上添加了安裝孔，因此您可以將它們安裝在支架上（不再需要熱膠！）



規格

• 4 位白色字母數字顯示器，帶 TTL、SPI 或 I2C 串行接口
• 顯示數字、大多數字母和一些特殊字符
• 小數點、撇號和冒號的單獨控制
• 可選波特率
• 可選擇的亮度
• 波特率和亮度值保留在非易失性存儲器中
• 每個數字的單獨段控制
• 41 毫米 x 23 毫米（1.6 英寸 x 0.9 英寸）



Documents

• Schematic
• Eagle Files
• Datasheet
• Hookup Guide
• Arduino Add-On
• Github Repo
