SIM8200EA-M2 5G/4G/3G擴展板 for Raspberry Pi

NT$11,905 未稅

尚有庫存

貨號： Waveshare-18578(D2-2) 分類： , 標籤： , , ,
  • 商品說明

商品說明

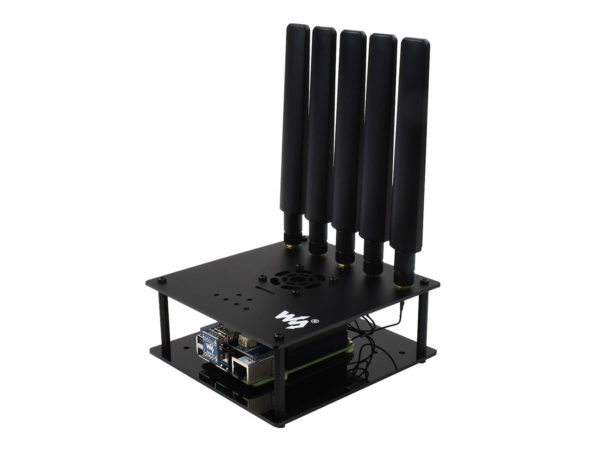

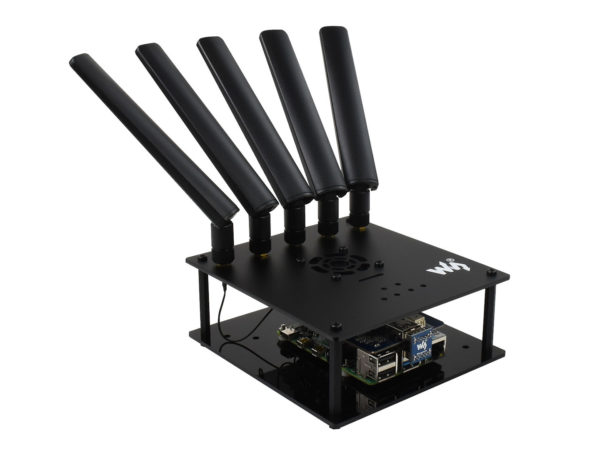

SIM8200EA-M2 5G/4G/3G擴展板 for Raspberry Pi

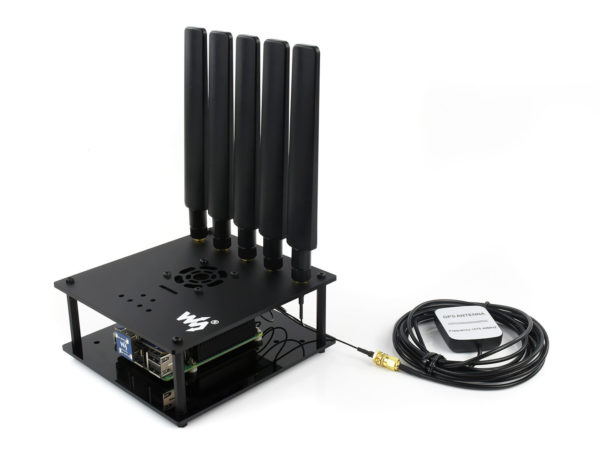

SIM8200EA-M2 樹莓派5G擴展板首圖

產品特性

  • 基於Raspberry Pi 40PIN GPIO 接口設計，適用於Raspberry Pi 系列主板、Jetson Nano
  • 配套SIM8200EA-M2 核心模組，基於高通驍龍X55 平台，支持多模多頻段
  • 支持5G/4G/3G 多種模式上網，可打電話、發短信、雲平台通信等等
  • 板載USB3.1 接口，用於測試AT 指令、發短信、雲平台通信、打電話、獲取GNSS 定位信息等
  • 板載SIM 卡槽，支持1.8V 和3V SIM 卡
  • 板載2 個LED 指示燈，方便查看模塊運行狀態
  • 支持AT 命令控制(基於3GPP TS 27.007，27.005 和V.25TER 命令集)
  • 板載音頻接口和音頻解碼芯片，可用於打電話等語音操作*
  • 集成多星座系統雙頻定位：GPS、GLONASS、北斗、伽利略和QZSS
  • 支持Windows/Linux/Android 等操作系統
  • 配套優質亞克力外殼和散熱風扇，整體美觀、散熱效果好

* 模組暫不支持電話功能，待固件更新支持

產品參數

模組 SIM8200EA-M2 SIM8202G-M2
工作頻段
Sub-6G n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n40, n41, n66, n71, n77, n78, n79
LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B66/B71
LTE-TDD B34/B38/B39/B40/B41/B42/B48
WCDMA B1/B2/B3/B4/B5/B8
GNSS GPS、GLONASS、北斗、伽利略和QZSS
數據傳輸
Sub-6G 4 Gbps (DL) / 500 Mbps (UL)
LTE 2 Gbps (DL) / 200 Mbps (UL)
HSPA 42 Mbps (DL) / 5.76 Mbps (UL)
軟件功能
操作系統 Windows/Linux/Android
通信協議 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/MQTTS/DNS/SSL3.0
短信(SMS) 支持MT、MO、CB、Text、PDU
固件升級 支持通過USB 接口進行固件升級
硬件說明
SIM卡 1.8V/3.0V
供電電壓 5V 3A
天線接口 6 天線(IPEX-4 接口) 4 天線(IPEX-4 接口)
模組尺寸 52.0×30.0×2.3mm 42.0×30.0×2.3mm
應用場景
適用地區 中美日韓、歐洲、中東、美洲等覆蓋了5G Sub-6G頻段的國家或地區
典型應用 CPE/智能網關/無人機/視頻直播/遠程醫療/智能安防

核心5G 模組對比

硬件接口兼容，軟件功能相同

SIM8202G-M2 樹莓派5G擴展板核心5G 模組對比

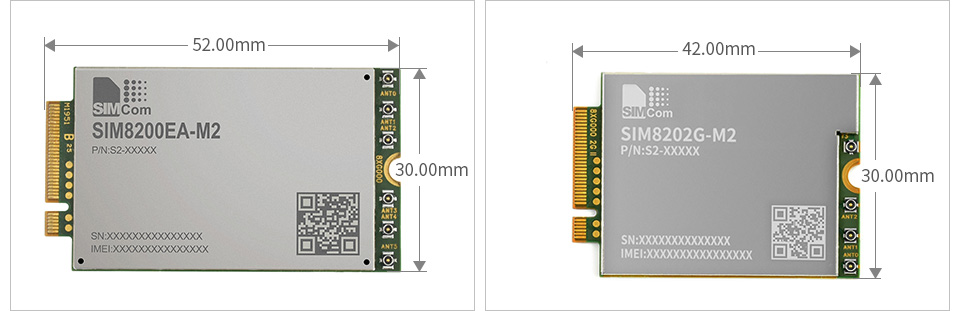

SIM8200EA-M2(6天線版本)                                                             SIM8202G-M2(4天線版本)

多模多頻段
適用大部分國家和地區

SIM8200EA-M2 樹莓派5G擴展板國內全網通

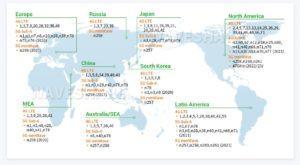

上圖為全球區域的4G和5G網絡頻段參考圖，使用前須確認
當地運營商所用頻段在模組支持範圍內

多系統兼容，操作簡單

支持Windows/Linux/Android等系統

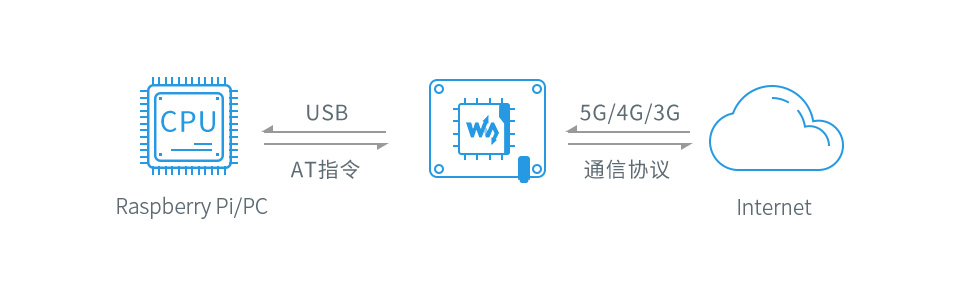

只需插上USB接口，安裝驅動進行簡單配置，即可實現高速5G聯網

SIM8200EA-M2 樹莓派5G擴展板多系統兼容

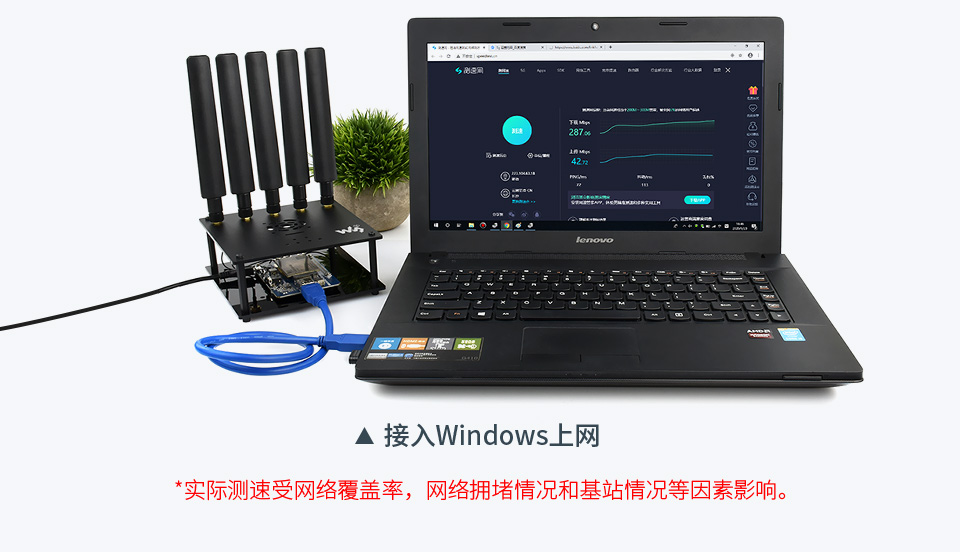

支持樹莓派和Windows撥號上網

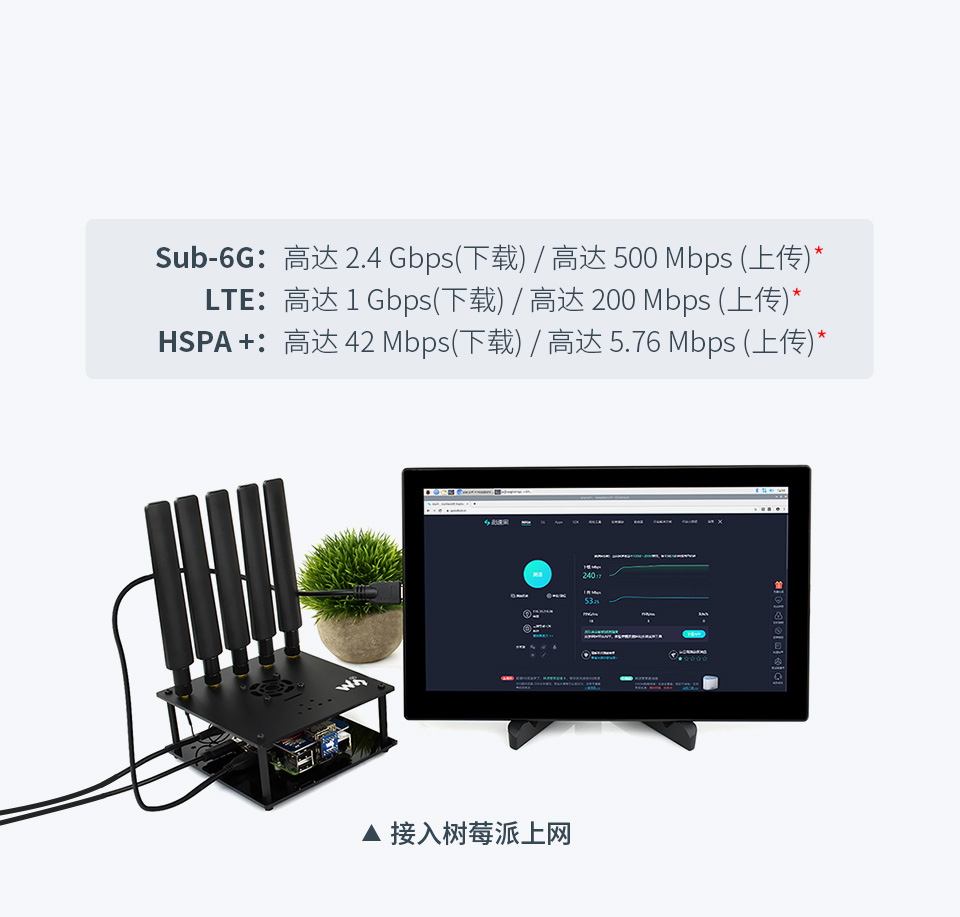

暢享5G高速上網

SIM8200EA-M2 樹莓派5G擴展板撥號上網 SIM8200EA-M2 樹莓派5G擴展板撥號上網

雲平台通信

支持TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/ HTTPS/MQTTS/DNS/SSL3.0 等通信協議

SIM8200EA-M2 樹莓派5G擴展板雲平台通信

支持打電話、發短信

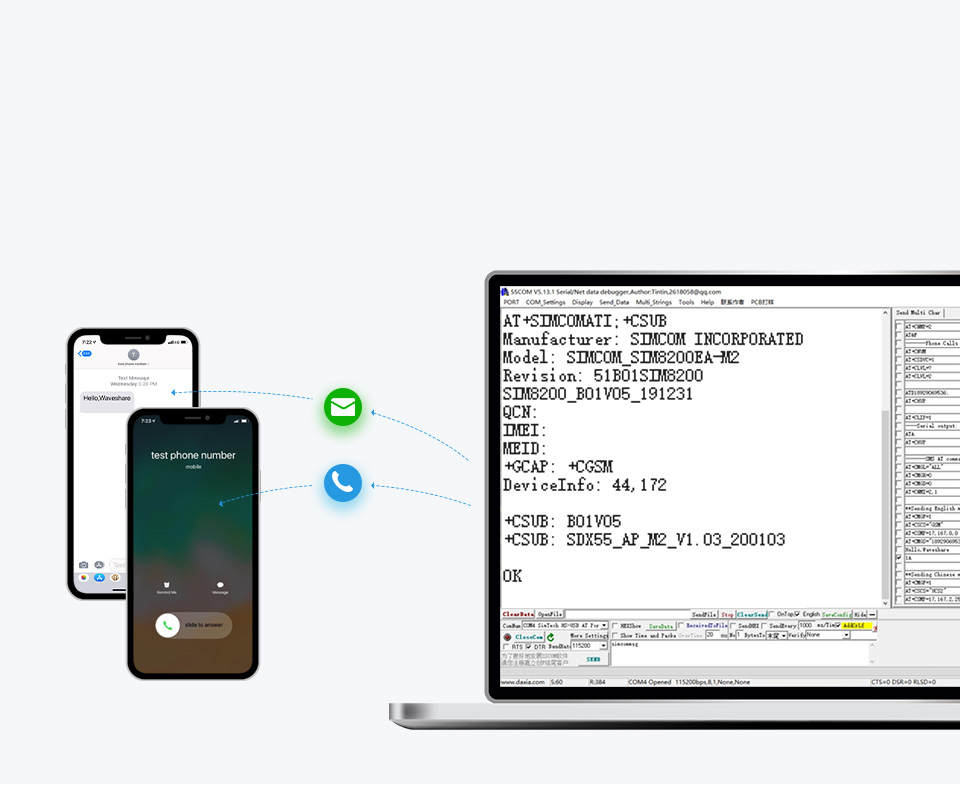

支持AT 指令打電話和發短信，可通過耳機接口進行通話（模組暫不支持電話功能，待固件更新支持）

SIM8200EA-M2 樹莓派5G擴展板支持打電話、發短信

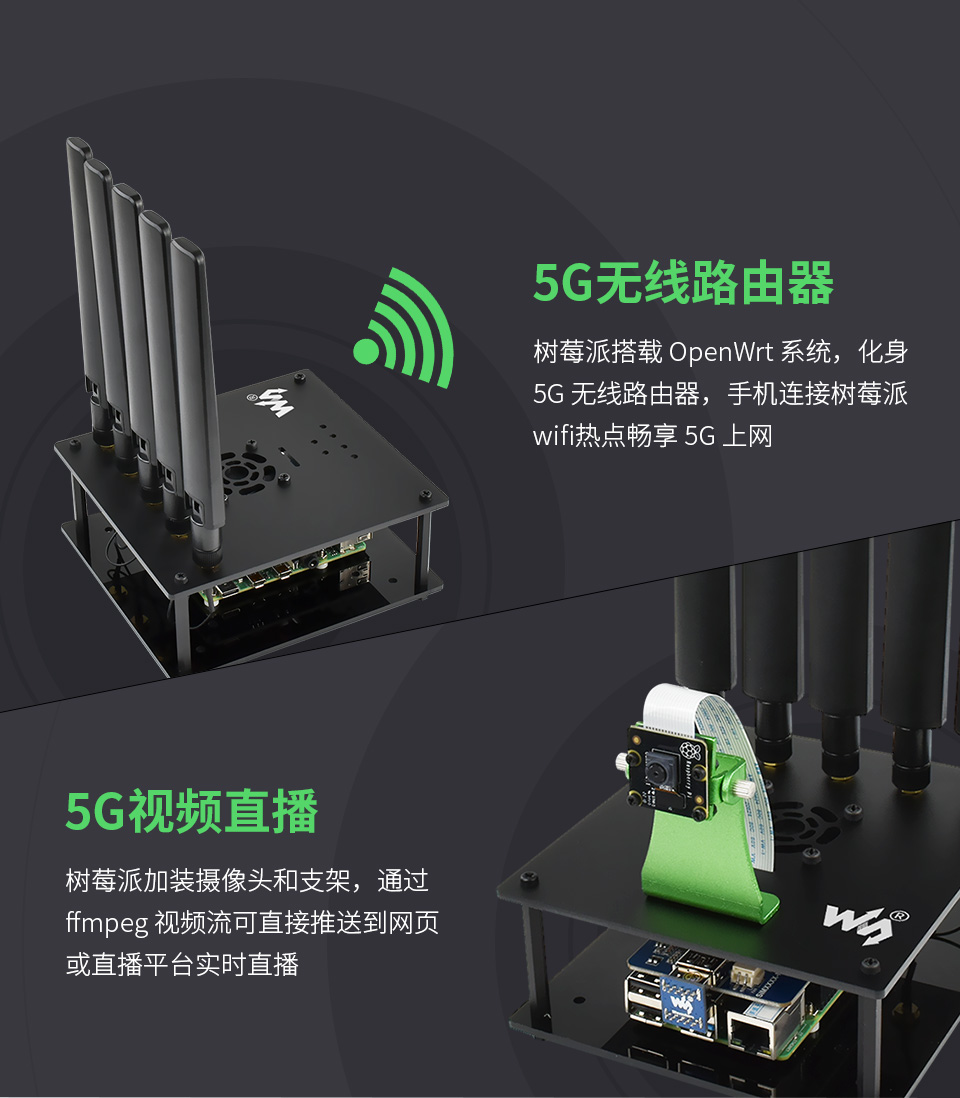

應用場景

SIM8200EA-M2 樹莓派5G擴展板支持打電話、發短信





更多應用場景

SIM8200EA-M2 樹莓派5G擴展板應用場景

外觀結構

SIM8200EA-M2 樹莓派5G擴展板外觀結構

資源簡介

SIM8200EA-M2 樹莓派5G擴展板資源簡介

  1. 樹莓派接口
  2. USB3.1 接口
  3. 音頻驅動電路
  4. 音頻接口
  5. 復位開關
  6. 電源開關
  7. 5V 3A 輸入
  8. 5V 轉3.3V 電路
  1. 5V 轉1.8V 電路
  2. 5V 轉4.3V 電路
  3. 電源指示燈
  4. 網絡指示燈
  5. M.2 接口
  6. SIM8200EA-M2
  7. 天線接口
  8. 風扇接口
  9. SIM 卡座

外形尺寸

SIM8200EA-M2 樹莓派5G擴展板外形尺寸

出貨清單

SIM8200EA-M2 樹莓派5G擴展板包裝

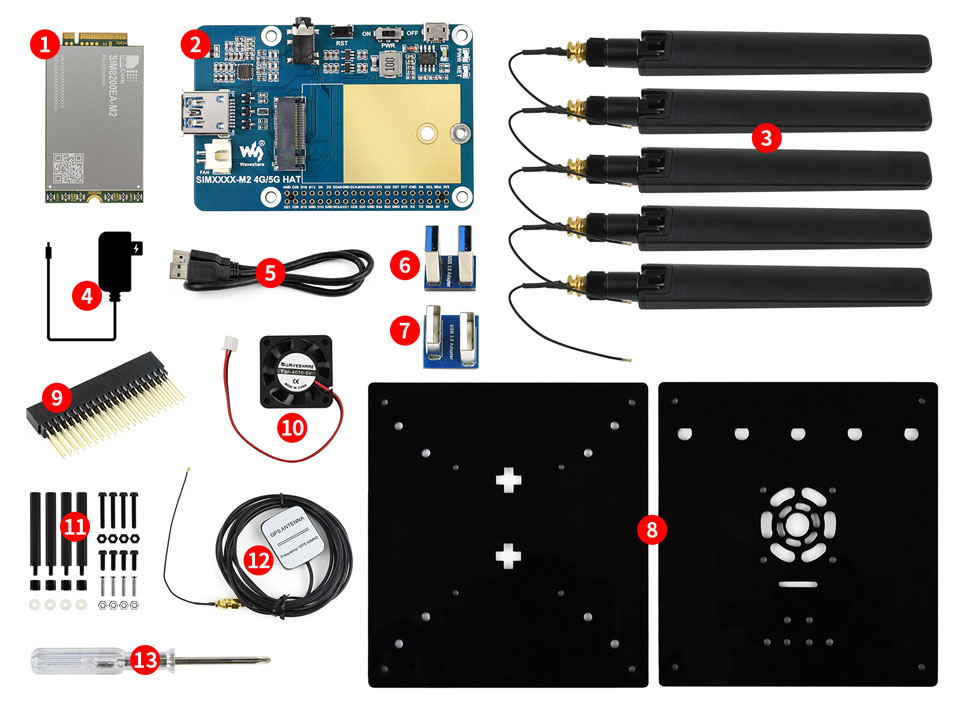

  1. SIM8200EA-M2 × 1
  2. SIMXXXX-M2 4G/5G HAT × 1

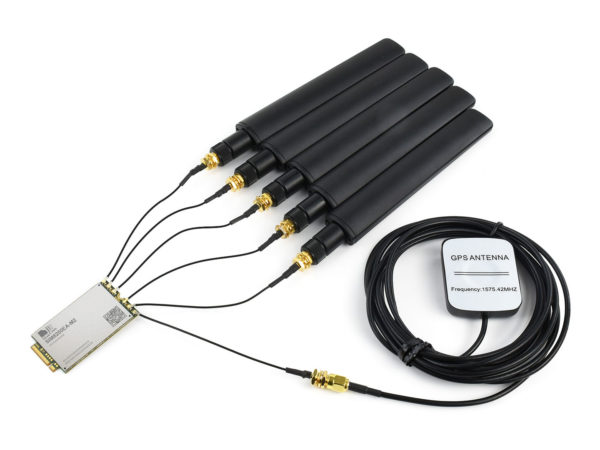

  3. 5G/4G/3G/2G External Antenna × 5
  4. 電源美規5V 3A Micro × 1
  5. 雙頭usb3.0數據線公對公× 1
  1. USB3.0 Adapter × 1
  2. USB2.0 Adapter × 1
  3. 黑色亞克力外殼× 1
  4. 2×20PIN長排座× 1
  5. 4010散熱風扇× 1
  1. 螺絲包× 1
  2. 無源GPS天線× 1
  3. 螺絲刀× 1
