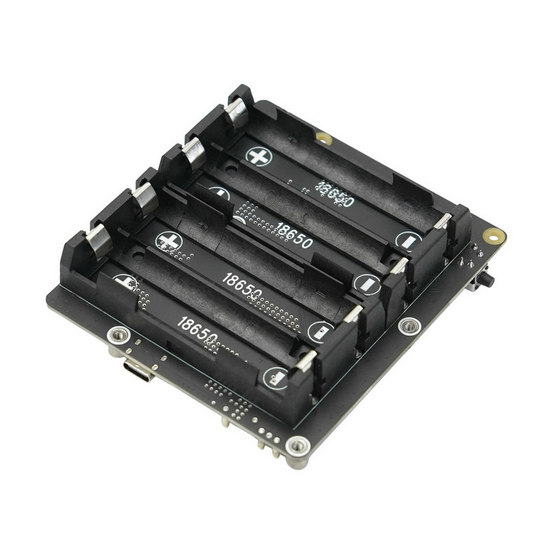

Raspberry Pi 5 18650 Battery UPS HAT 不斷電擴展板 (5.1V 5A)

商品說明

這是一款專為樹莓派5設計的不間斷電源 (UPS) 擴展板，可作為移動電源使用，提供穩定的5V最大5A的輸出。其增強型電源管理系統，可以智慧監控樹莓派5的電源狀態，並在樹莓派5關機時自動斷電，增加電池使用時長和使用壽命。支援電源斷電和電源適配器故障檢測，可在電源斷電或適配器故障後自動切換到UPS 端供電，上電自動開機，可通過軟體完全關機和I2C電量檢測，可設置自動關機電壓。充電電壓最大3A，可快速完成充電。適用於樹莓派5移動供電，如智慧小車，戶外設備搭建檢測等應用場景。

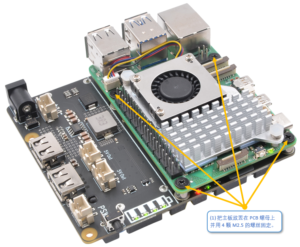

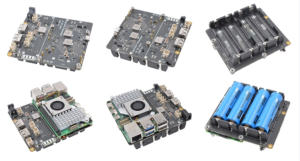

樹莓派5 UPS擴充板安裝圖

使用注意事項：

在給電池充電之前，必須閱讀並理解這些安全說明和警告。

• 18650鋰離子電池具有揮發性，如果充電或使用不當，不閱讀並遵循以下說明可能會導致火災、人身傷害和財產損失。

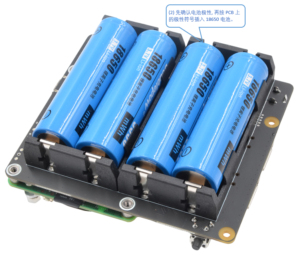

• 電池充電或放電時切勿接錯極性。請務必仔細檢查電池連接器的極性 ，確保+”連接到“+”，“-”連接到“-”。
• 請勿將舊電池與新電池或不同品牌的電池混合使用。
• 18650鋰電池的迴圈壽命有限。請在舊電池達到使用壽命或使用兩年後（以先到者為准）更換新電池。
• 給電池充電時，需要有人看管
• 請勿通過 Type-C USB 插座為樹莓派5供電。
• 請勿使用內置保護電路的18650電池。

特點：

• 相容樹莓派Pi 5  4/8GB
• 提供長達 10 小時的連續運行（持續時間取決於鋰電池容量和應用）
• 支援最大電流輸出 5000mA，適合大多數樹莓派5應用場景
• 集成MOSFET 大限度地減少功率損耗
• 使用針連接為樹莓派5供電，無需佈線和焊接
• 配備 XH2.54 連接器和兩個 USB 插座，用於 5V 電源輸出
• 支持3A快速充電
• 提供電池過流和過壓保護
• 內置電池反接保護
• 集成 Maxim 電量統計系統，可通過 i2c 讀取電池電壓和百分比
• 板載 LED 指示燈電池充電和放電水準為 25%、50%、75% 和 100%

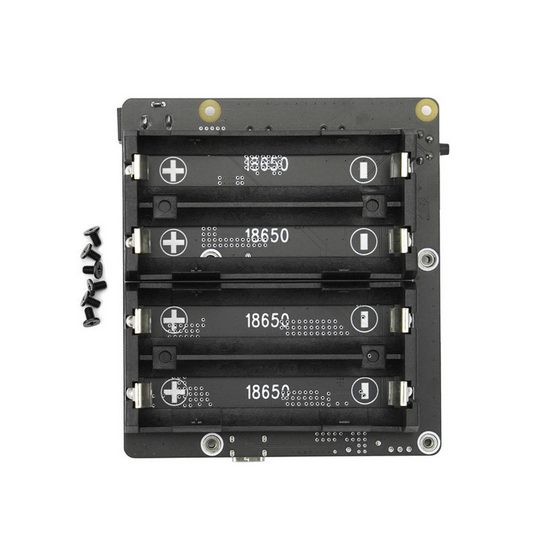

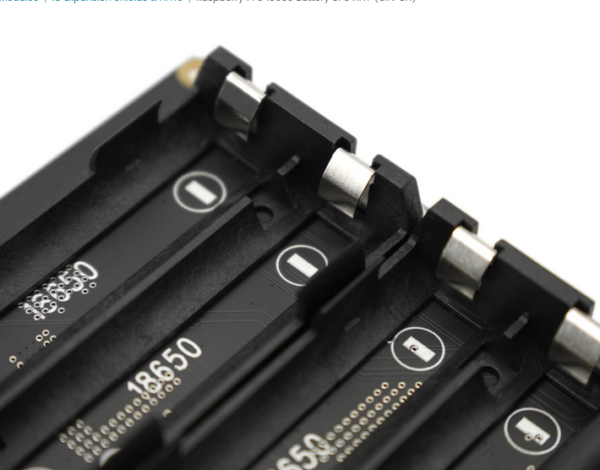

• 採用 4 芯 18650 電池座
• 集成降壓 DC-DC 轉換器
• 6V 至 18V 的寬工作輸入範圍
• 允許從汽車、焊接面板等各種來源輸入電源
• 備用電源和電源適配器之間的無縫電源切換
• 板載按鈕執行與樹莓派5電源按鈕相同的操作
• 樹莓派5關機自動斷電
• 板載 LED 指示電源狀態和 樹莓派5運行指示燈
• 通過 GPIO 檢測交流斷電和電源適配器故障
• 通電或恢復電源時自動開機
• 電池電壓低時自動安全關機（可編程）
• 超低待機功耗，最大限度地延長電池壽命
• 先進的系統電源路徑管理，最大限度地減少電池的頻繁充電和放電
• 設計為安裝在底部，方便其他外設接入

規格參數：

• 電源輸入：6~18V  DC（推薦12V/3A DC電源適配器）
• UPS 輸出：5V/5A
• 電池充電電流：2.3-3.2A
• 終端電池電壓：4.23V
• 電池充電閾值：4.1V

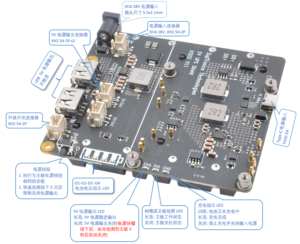

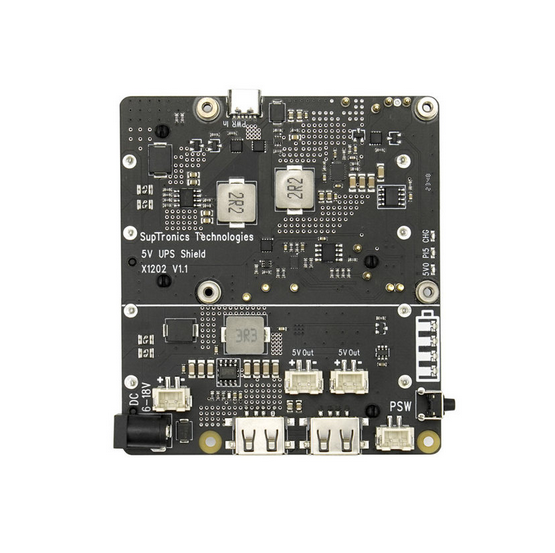

• 埠和連接器
• 直流電源插孔：5.5×2.1mm DC
• 5V電源輸出連接器×2  XH2.54 2Pin
• USB2.0 type-A
• 外部電源按鈕連接器 XH2.54 2Pin

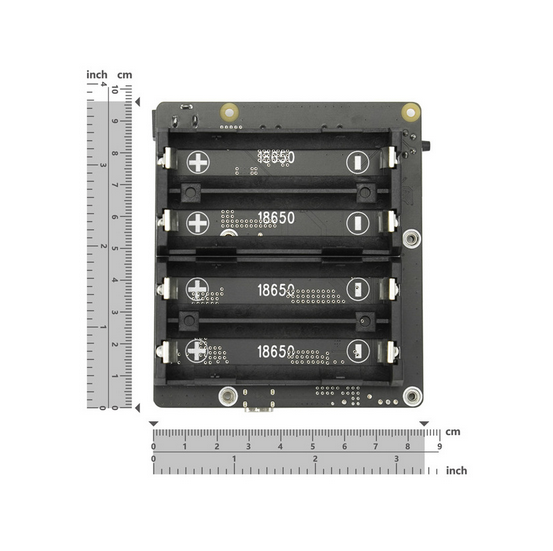

• 尺寸：97.4 mm×85 mm
