RainbowLink 4通道USB協定轉換器 RS485/RS232/TTL DFRobot

商品說明

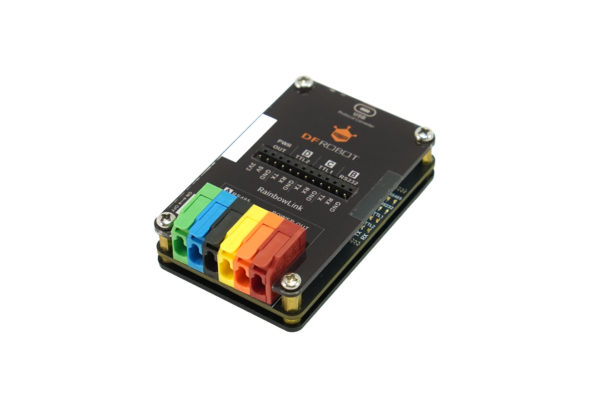

RainbowLink 4通道USB協定轉換器(RS485 / RS232 / TTL) DFRbot原廠

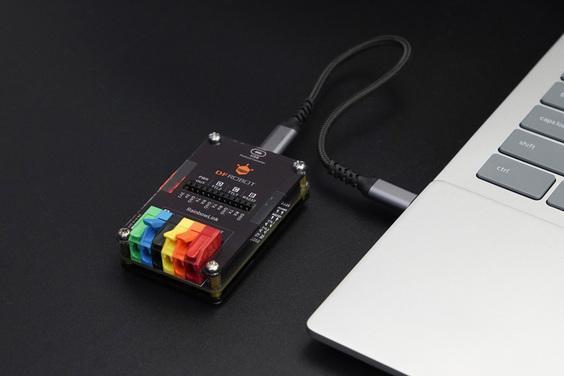

RainbowLink是一款具有獨立4通道的USB協議轉換器。能將USB轉換為獨立的一路RS485、一路RS232、兩路TTL。並且，能同時對外輸出12V、5V、3.3V三種電源，非常方便進行你的測試工作。
以往當你同時要監控多個串口的時候，你需要費力的找多個USB協議轉換器。連接一大堆雜亂的線。或者你測試不同介面的產品，要找各種各樣不同的協定轉換器。RainbowLink具有4個通道：RS485×1、RS232×1、TTL×2。4個通道完全獨立，一個抵4個。
當你在測試某個工業或農業感測器的時候，通常都要給感測器供電。工農業的感測器電壓通常都為9V-24V之間。需要準備一個碩大的實驗電源為感測器供電，使用極不方便。不僅如此，當你周圍沒有電源插座的時候，比如戶外測試土壤感測器，你如何給感測器供電呢？這是一件讓人很頭疼的事。RainbowLink能對外輸出12V/800mA、5V/2A、3.3V/200mA三種電源，無需額外準備電源。

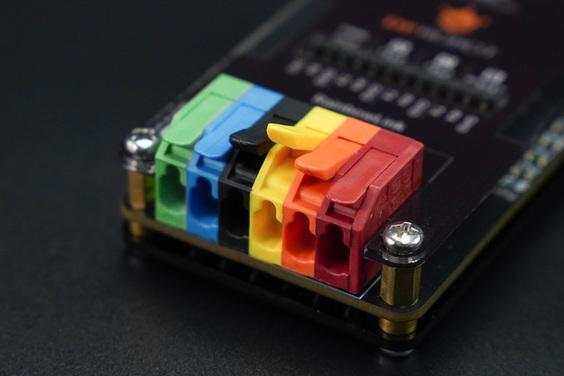

市場上的USB協議轉換器要麼是擰螺絲的接線端子，要麼是排針介面，找連接線和接線容易讓人崩潰。RainbowLink採用了杠杆式快速接線端子。接線和拆線都變得異常得輕鬆和簡單：一插一按RS485 /，輕鬆完成接線，手感非常好。而且該杠杆式接線端子具有2000次以上的使用壽命。同時TTL與RS232介面採用了排針和排母兩種介面，無論你的連接線是排針和排母都能直接使用，避免了到處找連接線的麻煩。
或許你會擔心多通道的協議轉換器會讓你不知道電腦上COM口的對應關係，找起來非常的麻煩。在這個問題上我們也考慮到了，首先，RainbowLink在大多數的電腦上都是免驅的，你無需安裝驅動。此時你可以通過4個資料指示燈來分辨串口號對應的具體埠是哪一個。如果你安裝了RainbowLink的驅動程式，埠號上的ABCD序號和產品上的ABCD序號是一一對應的。你只需選擇對應的埠號即可。

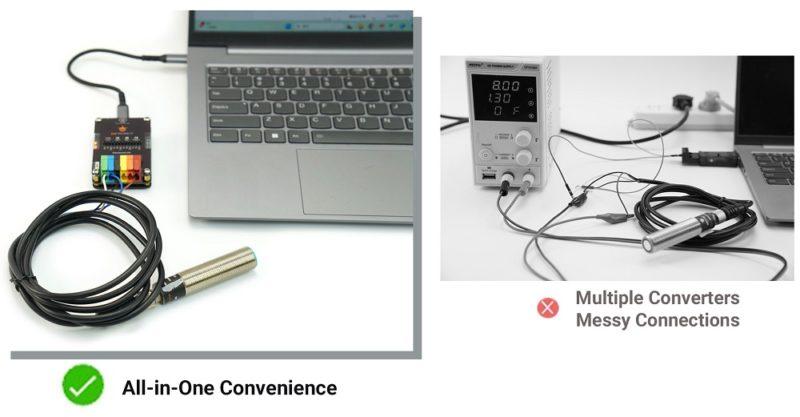

RainbowLink 可同時輸出 12V、5V 和 3.3V 電源，無需多個轉換器和外部電源，非常適合在不同工業、農業和實驗室環境中進行測試和開發。

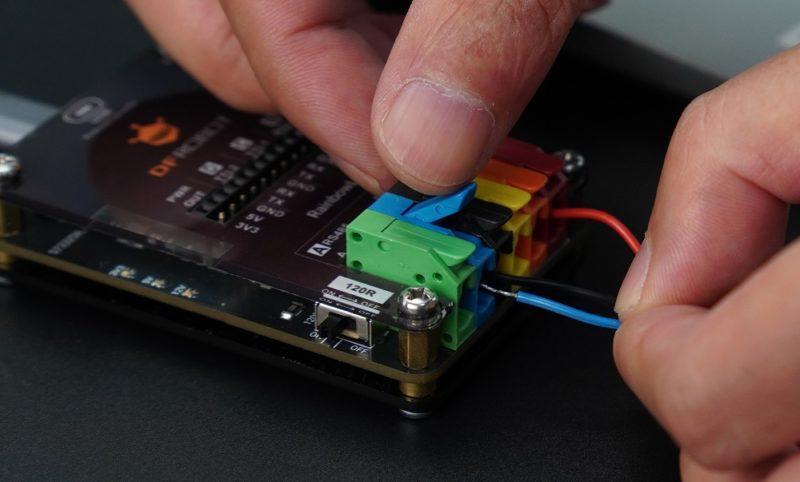

RainbowLink快速連接桿端子，方便接線

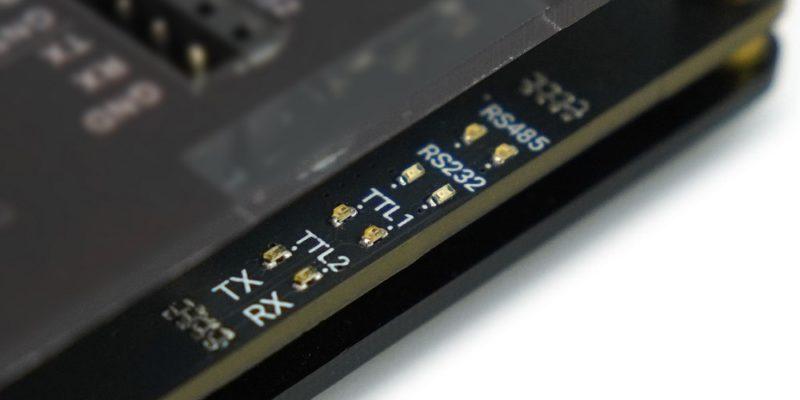

1 個設備中有 4 個獨立通道

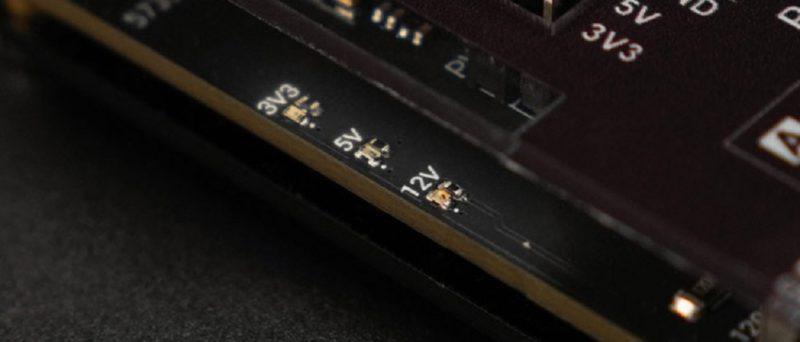

靈活的電源輸出選項



RainbowLink 應用

• 工業感測器測試和調試
• 多協定設備調試
• 實驗室和開發板調試

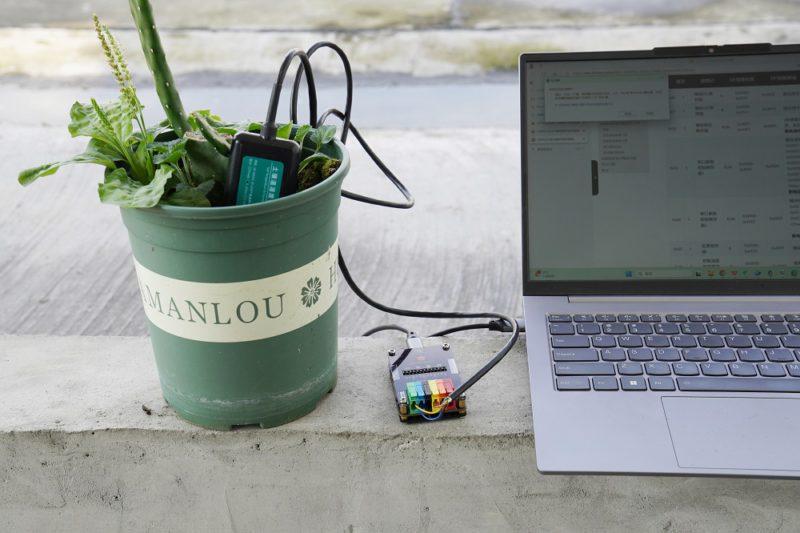

圖：連接 RS485 土壤感測器和 RainbowLink 轉換器以檢測土壤濕度



RainbowLink特點

• 3種電壓輸出（12V/5V/3.3V）
• 3種通訊協定（RS485/RS232/UART）
• 4個獨立通道（RS485×1/RS232×1/UART×2）
• 杠杆式快接端子，一插一按，快速接線
• 2秒鐘完成接線，2分鐘完成測試的高效USB調試工具。
• 像萬用表一樣易用的多功能串口調試工具。



RainbowLink規格

• USB介面：TYPE-C
• 輸入電壓：5V
• 串列傳輸速率：2400-128000
• TTL電平：3.3V
• TTL通道：x 2
• RS485通道：x 1
• RS232通道：x 1
• 輸出電壓：
      3.3V：額定電流 200 mA
      5V：直連TYPE-C介面，連接電腦TYPE-C時最大電流2A，連接電腦USB-A介面時最大電流 500 mA
      12V：額定電流 800 mA
• 尺寸：72 x 47 x 23 mm



RainbowLink出貨清單

RainbowLink 4通道USB協定轉換器 x 1



RainbowLink文件資料：
