PWM轉電壓模組 0%-100% PWM轉換為0-10V電壓

NT$333 NT$200 未稅

採用單片機嵌入式技術。易於操作,可以通過電位器來微調。通過短路冒選擇PWM信號輸入電平範圍。模組較小,方便攜帶及易於運用。

尚有庫存

貨號: 1805251612(A6-5) 分類: 標籤: ,
  • 商品說明

商品說明

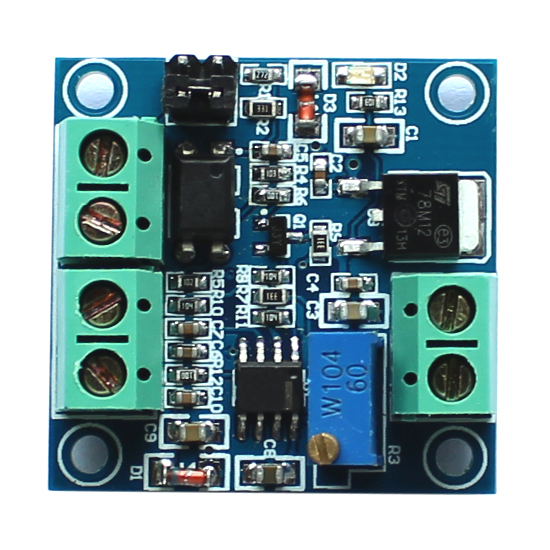

PWM轉電壓模組 產品介紹

採用單片機嵌入式技術。易於操作,可以通過電位器來微調。

通過短路冒選擇PWM信號輸入電平範圍。模組較小,方便攜帶及易於運用。

技術參數

  • 模組工作電壓:DC 12V-30V;(電源功率要求:大於100MA)
  • PWM信號接收頻率範圍:1KHZ-3KHZ;
  • PWM信號輸入電平範圍:
  • 峰值4.5V到10V電平,跳針插在5V處。該類電平信號主要針對常規的工業控制卡(如MACH3板卡),5V的CPU的介面;
  • 峰值12到24V電平,跳針插在24V處。該類電平信號主要針對常規的PLC介面。
  • 轉換範圍:0%-100%PWM轉換為0-10V電壓
  • 允許誤差:5%。



模組簡介

  • VCC:工作電源12V-30V。
  • GND:工作電源地。
  • PWM:輸入PWM信號正端。
  • GND:輸入信號負端。
  • VOUT:輸出電壓0-10V。
  • GND:輸出電壓地。

操作說明:上電後,沒有輸入信號時,輸出是0V,有輸入才有輸出。第一次上電時,最好做一個校準調試:找一個50%占空比的信號接入到PWM,GND,幅度對應相對的跳針。頻率在1KHZ-3KHZ,用萬用表測量VOUT,GND兩個埠,這時表顯示在5V左右,調整板上的電位器,使萬用表上顯示在5.00v.這樣就校準了你的脈衝信號與本模組的對應關係。當頻率發生變化時,對應關係可能會有偏移,需要重新校準。

可通過調節占空比來調節輸出電壓。可通過調節電位器來控制精確度。

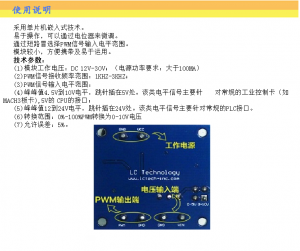

PWM轉電壓模組 使用説明
