ODYSSEY-STM32MP135D 內建4GB eMMC 開發板 Cortex-A7 STM32/4Gb/PoE

商品說明

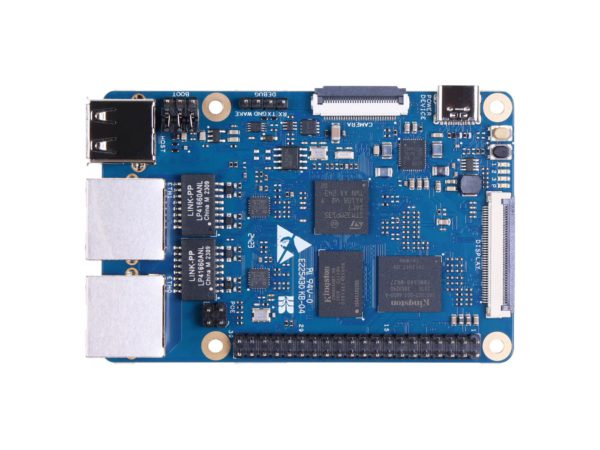

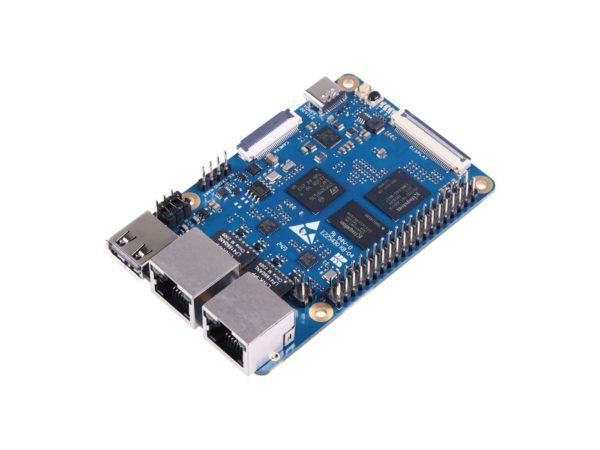

ODYSSEY-STM32MP135D  開發板 產品描述

ODYSSEY-STM32MP135D 採用 32 位 Arm Cortex-A7 STM32 MPU，安裝在 8.5 x 5.6 mm的機板上，使其成為用戶最方便且節省空間的選擇。 此外它還支援 Yocto 和 Buildroot 操作系統，為需要不同軟體選項的用戶提供靈活性。

ODYSSEY 專為工業控制應用而設計，可通過允許兩個網絡端口上的備份輸入（每個端口連接到不同的網絡運營商）來提供線路冗餘。 這可以確保在網絡故障或中斷時數據的穩定性和安全性。

憑藉其多功能的連接選項，這款單板計算機是需要多個連接的用戶的絕佳選擇。 它提供兩個 10/100M 以太網端口、ETH0 支持 WoL 功能、一個 USB Type-A 端口、一個 CSI 30p FPC 連接器和一個 LCD 40p FPC 連接器。 此外，它還具有 40 引腳 GPIO，可提供快速數據傳輸，非常適合需要高效數據傳輸的用戶。

除了令人印象深刻的連接選項外，ODYSSEY 還為用戶提供可擴展的存儲容量。 它配備金士頓 4Gb DRAM 和一個額外的 TF 卡座，最大可容納 32GB，搭配 4GB eMMC，為用戶提供充足的存儲空間以滿足他們的需求。 此功能使其成為需要可擴展存儲選項的用戶的絕佳選擇。

它還具有靈活的電源選項，這使其成為需要適應性計算需求的用戶的理想選擇。 它支持通過乙太網供電和通過Type-C供電，允許用戶選擇最適合自己需求的供電選項。 總體而言，這款緊湊型 STM32 單機片發板對於需要強大、高效和靈活計算選項的用戶來說是一個絕佳的選擇。

產品特點

• 緊湊型STM32單板計算機：在8.5cm x 5.6cm板上配備強大的32位Arm Cortex-A7 STM32 MPU，支持Yocto、Buildroot操作系統
• 多功能連接：提供兩個 10/100M 以太網端口，ETH0 支持 WoL 功能，1x USB Type-A，1x CSI 30p FPC 連接器，1x LCD 40p FPC 連接器，用於快速數據傳輸的 40 針 GPIO

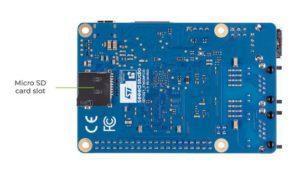

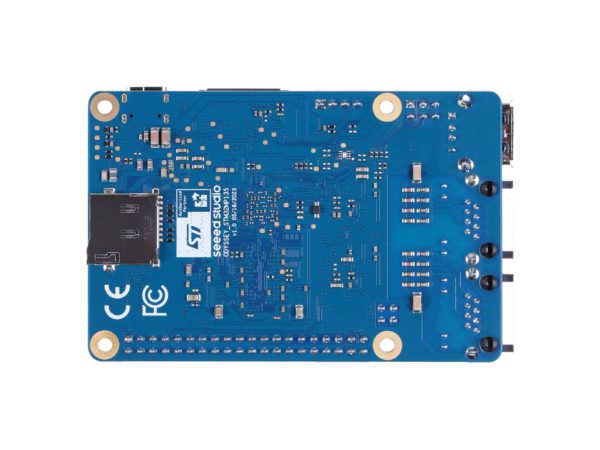

• 可擴展存儲：內建 4GB eMMC  和一個TF卡插槽，最高支援 32GB
• 靈活供電：支援乙太網PoE供電，跟 Type-C接口供電
• 工業現場控制領域線路冗餘：提供2個網路接口輸入備份，可使用2條線路連接不同運營商，保證數據穩定性和安全性



產品應用建議

• 邊緣計算設備（Edge Computing Node）
• 工業 IoT 資料採集與中繼節點
• 智慧城市或智慧製造環境的感測控制器
• 醫療感測裝置或監控系統的 Linux 控制核心
• 支援安全啟動與長期運作的物聯網閘道器

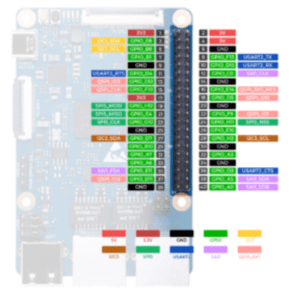

腳位定義

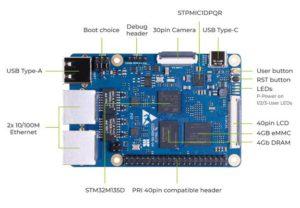

ODYSSEY-STM32MP135D 硬體介紹



規格	描述
處理器	32-bit Arm Cortex-A7 STM32 MPU
作業系統	Yocto, Buildroot
連接串口	2x 10/100M ports, ETH0 supports WoL function, 1x USB Type-A, 1x CSI 30p FPC Connector, 1x LCD 40p FPC Connector, 40-pin GPIO
儲存	Kingston 4Gb DRAM, 可擴充 TF card 最高到 32GB, 內建 4GB eMMC
電源支援	PoE through Ethernet, power supply through Type-C

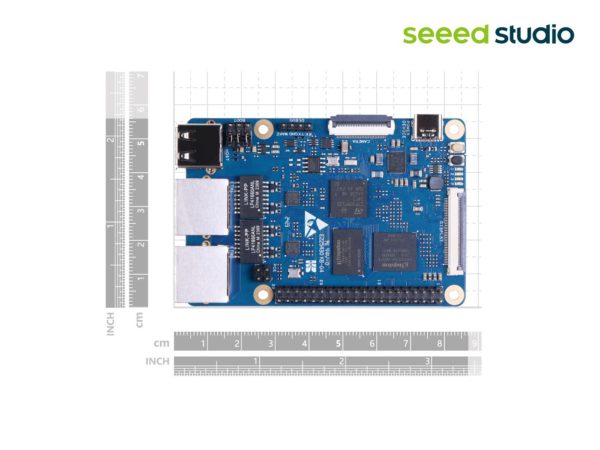

主機尺寸	85 x 56 x 17 (mm)
主板重量	G.W 36g



文件資料

• SMD IC Memory;FBGA-96-Specification.pdf
• SGMICRO_SGM820B-2.8XTDE8G TR_Datasheet.pdf
• ST_STPMIC1DPQR_Datasheet.pdf
• ST_STM32MP135DAF7_Datasheet.pdf
• ODYSSEY_STM32MP135D_SCH
